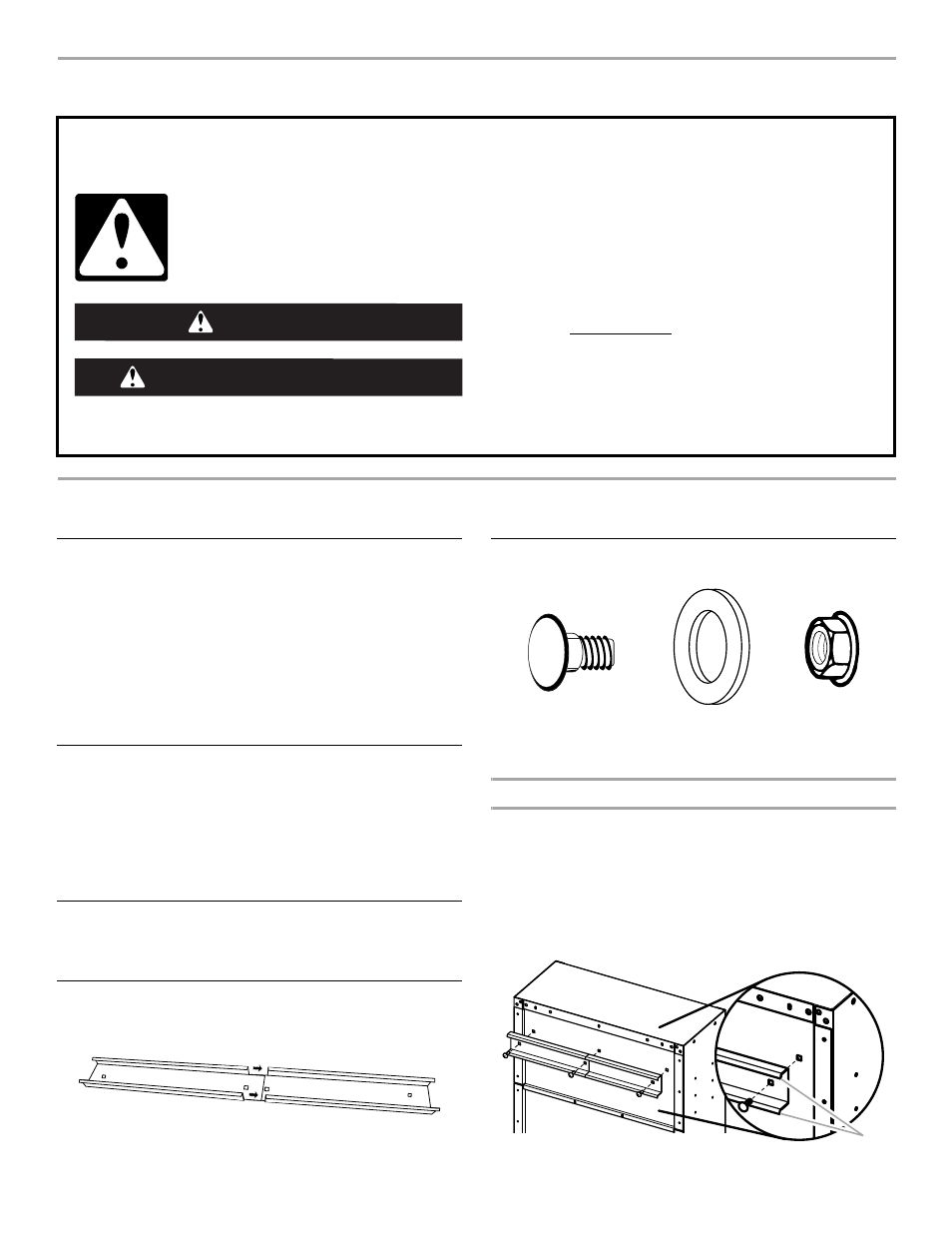

Page 7: Retirer les tringles de leur emballage, Assembler les tringles, Fixation des tringles de montage
7
SÉCURITÉ DE LA TRINGLE DE MONTAGE
INSTRUCTIONS D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation.
Outillage nécessaire :
Pièces fournies :
Spécifications d'utilisation de la tringle
■
Conçue exclusivement pour les grandes et très grandes armoires
à outils en acier Gladiator
®
. Veuillez consulter les instructions
spécifiques à l'armoire que vous possédez.
■
Conçue pour le montage sur des panneaux Gladiator
®
GearWall
®
ou profilés GearTrack
®
.
■
Les tringles peuvent supporter une armoire d'un poids maximum
de 250 lb (113,6 kg).
Retirer les tringles de leur emballage
1.
Vérifier le contenu. Voir “Pièces fournies”.
2.
Jeter/recycler tous les matériaux d'emballage.
Assembler les tringles
Glisser l’extrémité d'une section de la tringle dans l’extrémité d'une
autre section jusqu’à ce que les trous soient alignés.
Fixation des tringles de montage
Fixation sur une grande armoire à outils
IMPORTANT : Les trous situés sur les panneaux arrière (AAA, CCC
et DDD) permettent de fixer les tringles de montage.
1.
Les anneaux de la tringle orientés vers le bas, aligner les trois
trous de la tringle avec les trous situés en haut du panneau
arrière (AAA), tel qu’illustré.
2.
En partant de l’arrière, insérer boulon (F7) à travers la tringle et le
haut du panneau arrière (AAA).
3.
En partant de l’intérieur, fixer chaque boulon avec une rondelle
(F8) et un écrou à embase (F2). Bien serrer chaque boulon.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
■
Clé de
¹⁄₂"
■
Sections de la tringle de
montage (6)
■
Écrou à embase de
⁵⁄₁₆
"
(9)
■
Boulon de carrosserie (9)
■
Rondelle (9)
F7
F8
F2
F7 Boulon de carrosserie (9)
F8 Rondelle (9)
F2 Écrou à embase
de
⁵⁄₁₆
" (9)
A. Anneaux de la tringle orientés vers le bas
AAA
P1
A
P2
P1
P2
BBB
AAA
