11
tuYau :
Comment le nettoyer
4.17
A
Pour réduire les risques de blessures causées par des pièces en mouvement,
débrancher l’appareil avant d’en effectuer l’entretien.
4.17 Pour retirer le tuyau afin d’utiliser un accessoire, appuyer sur le bouton de
dégagement du tuyau (A) et tirer sur le tuyau pour en sortir l’extrémité.
Éliminer les débris ou les obstructions présents dans le tuyau. Ne pas utiliser
d’objets aux arêtes tranchantes pour nettoyer le tuyau car cela risquerait de
l’endommager. Pour reverrouiller dans la bonne position, pousser le tuyau dans
le tube pour le tuyau jusqu’à ce que vous entendiez un clic.
MISE EN GARDE
! !

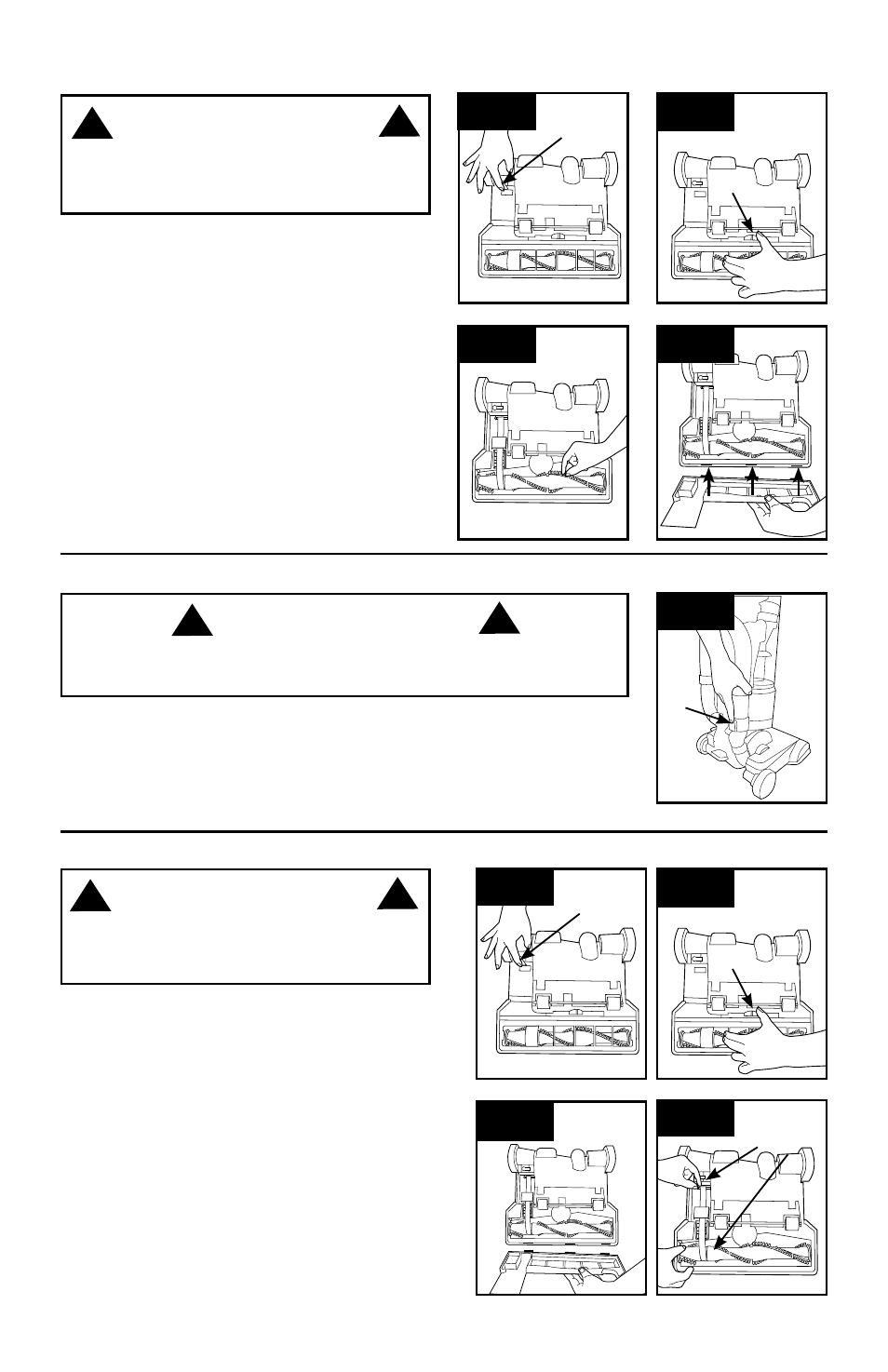

RouleauBRosse : comment le nettoyer
4.13 Tourner l’aspirateur à l’envers.
Faire tourner le verrou rouge supérieur (A) dans le
sens antihoraire.
4.14 Faire glisser le verrou rouge inférieur (B)
jusqu’à la position de déverrouillage.
4.15 Faire tourner la plaque inférieure vers
l’extérieur et retirer les débris/poils du rouleau-
brosse.
4.16 Replacer la plaque inférieure, en alignant les
trois languettes le long du bord avant du protecteur
pour la buse avec les trois encoches de la buse.
Faire tourner pour ramener à la bonne position.
Faire glisser la languette inférieure rouge jusqu’à la
position de verrouillage, et faire tourner la languette
rouge supérieure dans le sens horaire.
Pour réduire les risques de blessures causées
par des pièces en mouvement, débrancher
l’appareil avant d’en effectuer l’entretien.
MISE EN GARDE
! !
4.13 4.14
A
B
4.15 4.16
Le modèle d’aspirateur peut varier de
celui illustré.
CouRRoie
La courroie, située sous la plaque au bas de l’aspirateur,
doit être vérifiée périodiquement.
Quand procéder au remplacement
Comment procéder au remplacement
4.18 Tourner l’aspirateur à l’envers. Faire tourner la
languette rouge supérieure (A) dans le sens antihoraire.
4.19 Faire glisser la languette rouge inférieure (B) jusqu’à
la position de déverrouillage.
4.20 Soulever la plaque inférieure.
4.21 Retirer la courroie usée du rouleaubrosse (C) puis
de l’arbre du moteur (barre de métal) (D), et la jeter.
Remplacer la courroie si elle est étirée, coupée ou bri-
sée. Pour vérifier la courroie plate, consulter les Fig.
4.18 à 4.20.
Pour réduire les risques de blessures causées
par des pièces en mouvement, débrancher
l’appareil avant d’en effectuer l’entretien.
MISE EN GARDE
! !
4.20
C
D
4.21
4.18 4.19
A
B
