12 Le modèle d’aspirateur peut varier de
celui illustré.

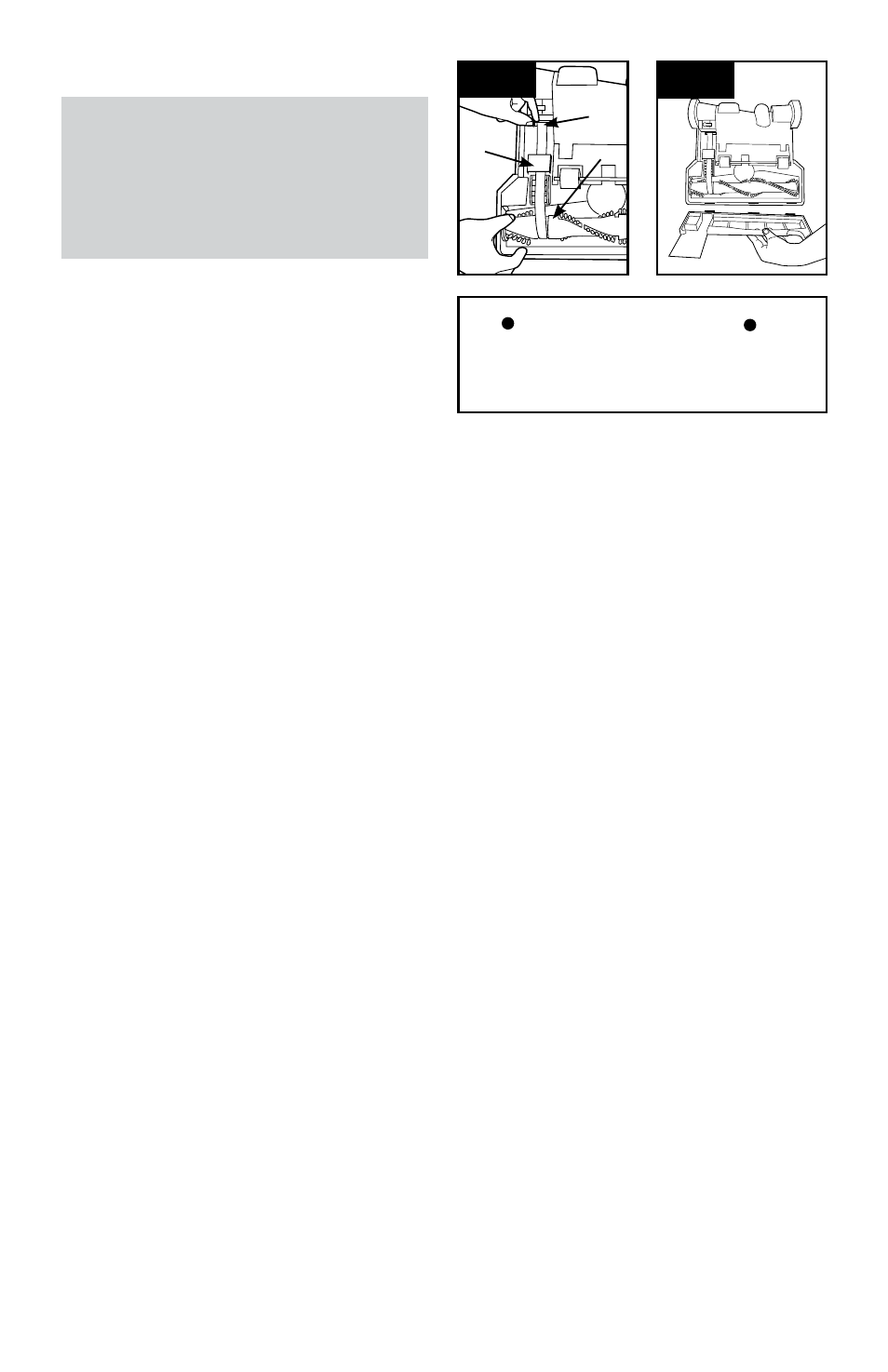

4.22 Placer vers l’extérieur le côté de la courroie
comportant des lettres, puis faire glisser la nouvelle
courroie sur l’arbre du moteur (tige de métal) (E).
Pousser l’autre extrémité de la courroie sur le guide
de la courroie (F) puis la faire glisser autour de la
partie du rouleau-brosse sans poils (G).
Une fois la nouvelle courroie installée, tirer et faire
glisser le rouleaubrosse dans la buse en veillant à
ce que les extrémités du rouleaubrosse soient ori-
entées correctement.
4.23 Replacer la plaque inférieure, en alignant les
trois languettes le long du bord avant du protecteur
pour la buse avec les trois encoches de la buse.
Faire tourner pour ramener à la bonne position.
Faire glisser la languette inférieure rouge jusqu’à la
position de verrouillage, et faire tourner la languette
rouge supérieure dans le sens horaire pour fixer la
plaque inférieure.
4.23
Quoi acheter : Courroie plate
Faire tourner le rouleaubrosse manuellement
pour vous assurer que la courroie n’est pas
tordue.
4.22
E
G F
IMPORTANT
CouRRoie
(continu)
Utiliser uniquement des courroies HOOVER MD
d’origine avec l’aspirateur.
Pour l’achat d’une nouvelle courroie destinée
demander une courroie élastique HOOVER MD
– no de pièce 562932001, AH20080.
