27
M2_1~2: M.2スロット (Key M)
M2_1
M2_2
⚠
注意
∙
Intel® RSTはUEFI ROM付きのPCIe M.2 SSDの
みをサポートします。
6
677

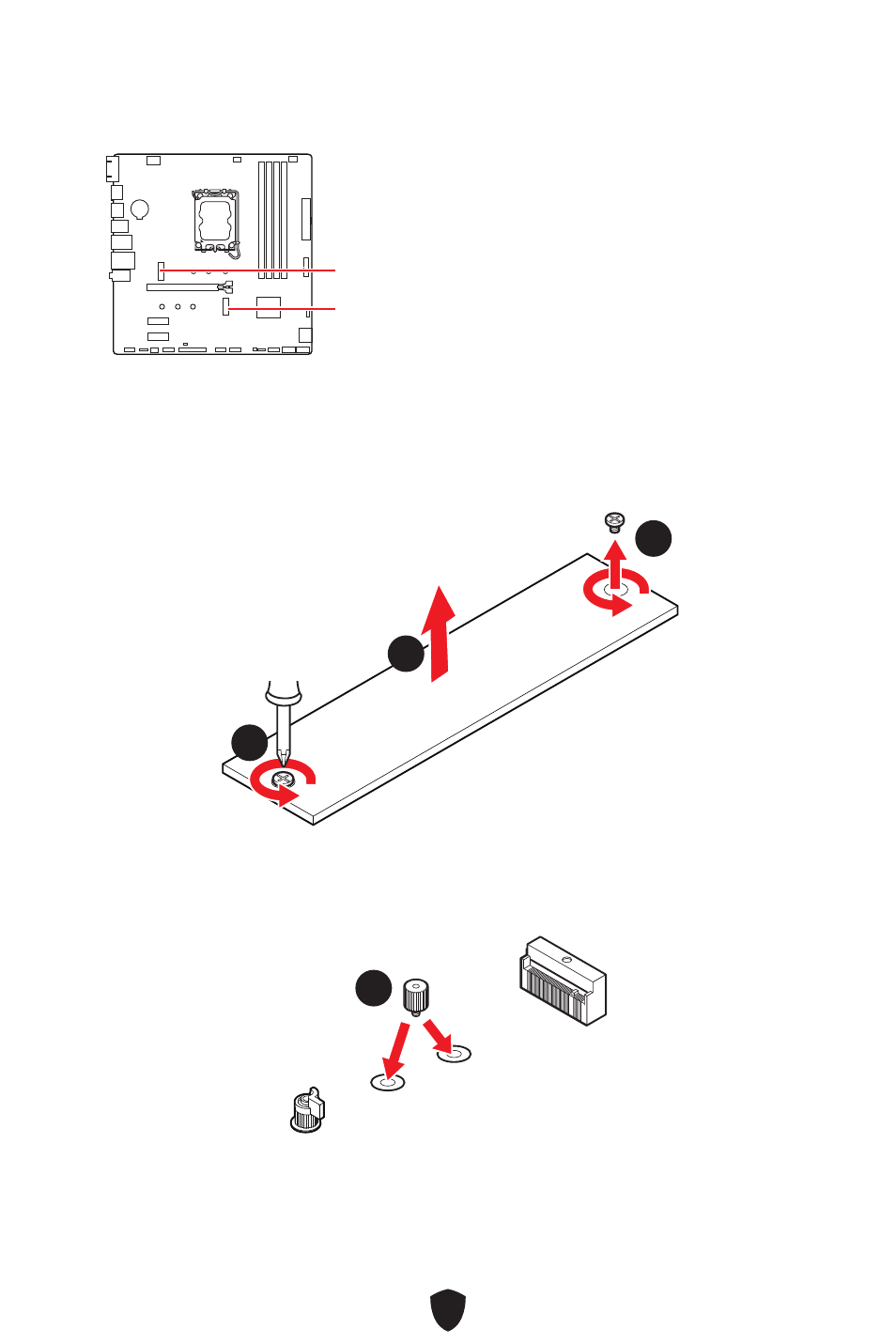

M2_1スロットへのM.2モジュールの取り付け
1.
M.2 Shield Frozrヒートシンクのねじを緩めます。
2.
M.2 Shield Frozrヒートシンクを持ち上げ、取り外します。
1
1
1
1
2
2
3.
SSDの長さによって供給のM.2スタンドオフを固定します。2280 SSDが取り付けられてい
る場合はこのステップを飛ばします。
3
3
2260
2242
