Öffnen Sie die Vertikalbremse. Halten Sie den
Schwenkarm fest und stellen Sie den
Gewichtsausgleich auf die Stufe, bei der die Kamera
freihändig in Position bleibt.
Anpassen des Gewichtsausgleichs: Schwenken Sie
den Fluidkopf nach vorn und hinten durch die
horizontale Position, um die Feder an der gewählten
Stufe zu aktivieren.
HINWEIS: Wenn die Kamera freihändig nicht in
Position bleibt, verriegeln Sie die Vertikalbremse und
stellen Sie die Position der Kamera ein. Wenn die
Kamera nach vorn fällt, positionieren Sie sie weiter
hinten am Kopf. Wenn die Kamera nach hinten fällt,
positionieren Sie sie weiter vorn am Kopf.
Einstellen der Dämpfung
Der Fluidkopf hat horizontal und vertikal je drei
Dämpfungsstufen. Die Dämpfung ist abgeschaltet,
wenn sie auf 0 eingestellt ist. Um die Dämpfung
einzustellen, drehen Sie den Steuerring in die
gewünschte Stellung und bewegen Sie den Fluidkopf
langsam in vertikaler und horizontaler Richtung, bis
der Dämpfungsmechanismus einrastet.
Bremsen
Um die Bewegung des Fluidkopfes zu verhindern,
verriegeln Sie die Vertikal- und Horizontalbremsen.
Verwenden Sie die Bremsen nicht, um eine
Dämpfung zu erzielen.
ABBAU DER KAMERA
Verriegeln Sie die Bremsen. Öffnen Sie die
Klemmung der Kameraplatte. Drücken Sie den
Verriegelungshebel, während Sie die Kamera zur
Rückseite des Fluidkopfes schieben.
TRANSPORT UND AUFBEWAHRUNG
Öffnen Sie die Vertikal- und Horizontalbremse und
stellen Sie den Gewichtsausgleich und die Dämpfung
auf den maximalen Wert ein. Stellen Sie die Position
des Schwenkarmgriffs ein.
Lösen Sie die Klemmung der Spinne und verringern
Sie die Stellfläche des Stativs, indem Sie den
Mittelstern nach oben ziehen.
Halten Sie den Fluidkopf mit einer Hand fest. Lösen
Sie alle Stativklemmungen an der oberen und
unteren Stufe. Fahren Sie die Stativbeine vorsichtig
ein.
Ziehen Sie die Klemmgriffe an und schließen Sie das
Stativ.
Klemme Sie die beiden Beinbefestigungen an die
Beine, um zu verhindern, dass sich das Stativ beim
Transport oder bei der Aufbewahrung öffnet.
AUSTAUSCH DER BATTERIE
Zum Austausch der Batterie nehmen Sie bitte das
Batteriefach heraus. Entfernen Sie die alte Batterie
(mit einer Pinzette). Setzen Sie die neue Batterie ein
und befestigen Sie das Batteriefach wieder im
Fluidkopf.

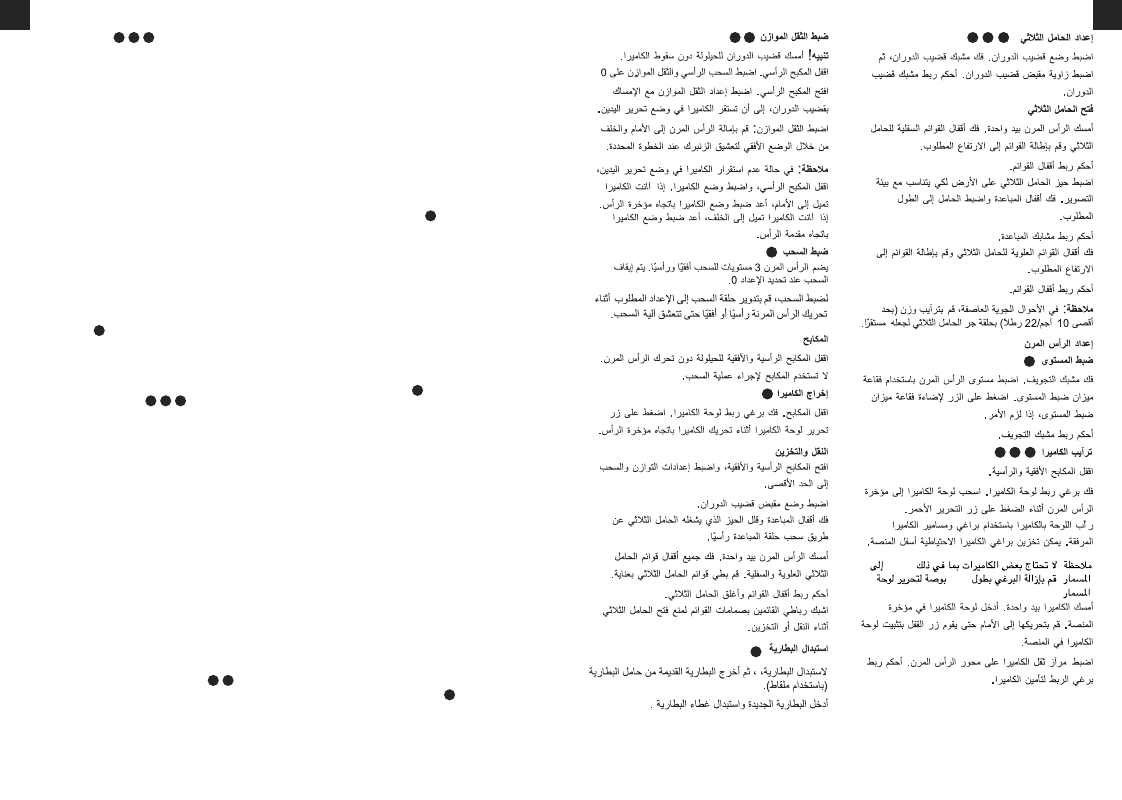

DE AR
STATIVAUFBAU
Stellen Sie die Position des Schwenkarms ein. Lösen
Sie die Klemmschraube und stellen Sie den Winkel
des Schwenkarmgriffs ein. Ziehen Sie die
Klemmschraube fest.
Stativ öffnen
Halten Sie den Fluidkopf mit einer Hand fest. Lösen
Sie den Klemmgriff an der unteren Stufe und ziehen
Sie die Beine des Stativs in die gewünschte Höhe.
Ziehen Sie die Klemmgriffe an.
Passen Sie die Stellfläche des Stativs an die
jeweilige Umgebung an. Lösen Sie die Klemmung
der Spinne und passen Sie die Länge an.
Ziehen Sie die Klemmgriffe wieder fest.
Lösen Sie den Klemmgriff an der oberen Stufe und
ziehen Sie die Beine des Stativs in die gewünschte
Höhe. Ziehen Sie die Klemmgriffe an.
HINWEIS: Bringen Sie beim Arbeiten in windigen
Umgebungen ein Gewicht (max. 10 kg) am Stativ an,
um es zu stabilisieren.
AUFBAU DES FLUIDKOPFES
Nivellierung
Lösen Sie die Klemmschale. Nivellieren Sie den
Fluidkopf mit der Nivellierlibelle. Drücken Sie bei
Bedarf auf den Knopf, um die Nivellierlibelle zu
beleuchten. Ziehen Sie die Klemmschale fest.
Montieren der Kamera
Verriegeln Sie die horizontalen und vertikalen
Bremsen.
Öffnen Sie die Klemmung der Kameraplatte. Drücken
Sie den roten Verriegelungshebel und ziehen Sie
gleichzeitig die Kameraplatte zur Rückseite des
Fluidkopfes.
Befestigen Sie die Kameraplatte an der Kamera mit
den mitgelieferten Schrauben.
Ersatz-Kameraschrauben können unter der Plattform
aufbewahrt werden.
HINWEIS: Einige Kameras, einschließlich die
DSLR-Modelle, benötigen keinen Pin. Entfernen Sie
die 1/4 "-Schraube, um die Pinplatte abzunehmen.
Halten Sie die Kamera mit einer Hand. Schieben Sie
die Kameraplatte auf die Rückseite der
Kameraplattform. Schieben Sie sie nach vorn, bis die
Sperrtaste die Kameraplatte auf der Plattform sichert.
Der Schwerpunkt muss genau über dem Drehpunkt
des Fluidkopfes zentriert werden. Ziehen Sie die
Klemmung fest, um die Kamera zu fixieren.
Einstellen des Gewichtsausgleichs
VORSICHT! Halten Sie den Schwenkarm fest, um zu
verhindern, dass die Kamera herunterfällt.
Verriegeln Sie die Vertikalbremse. Stellen Sie die
vertikale Dämpfung und den Gewichtsausgleich auf
1.
