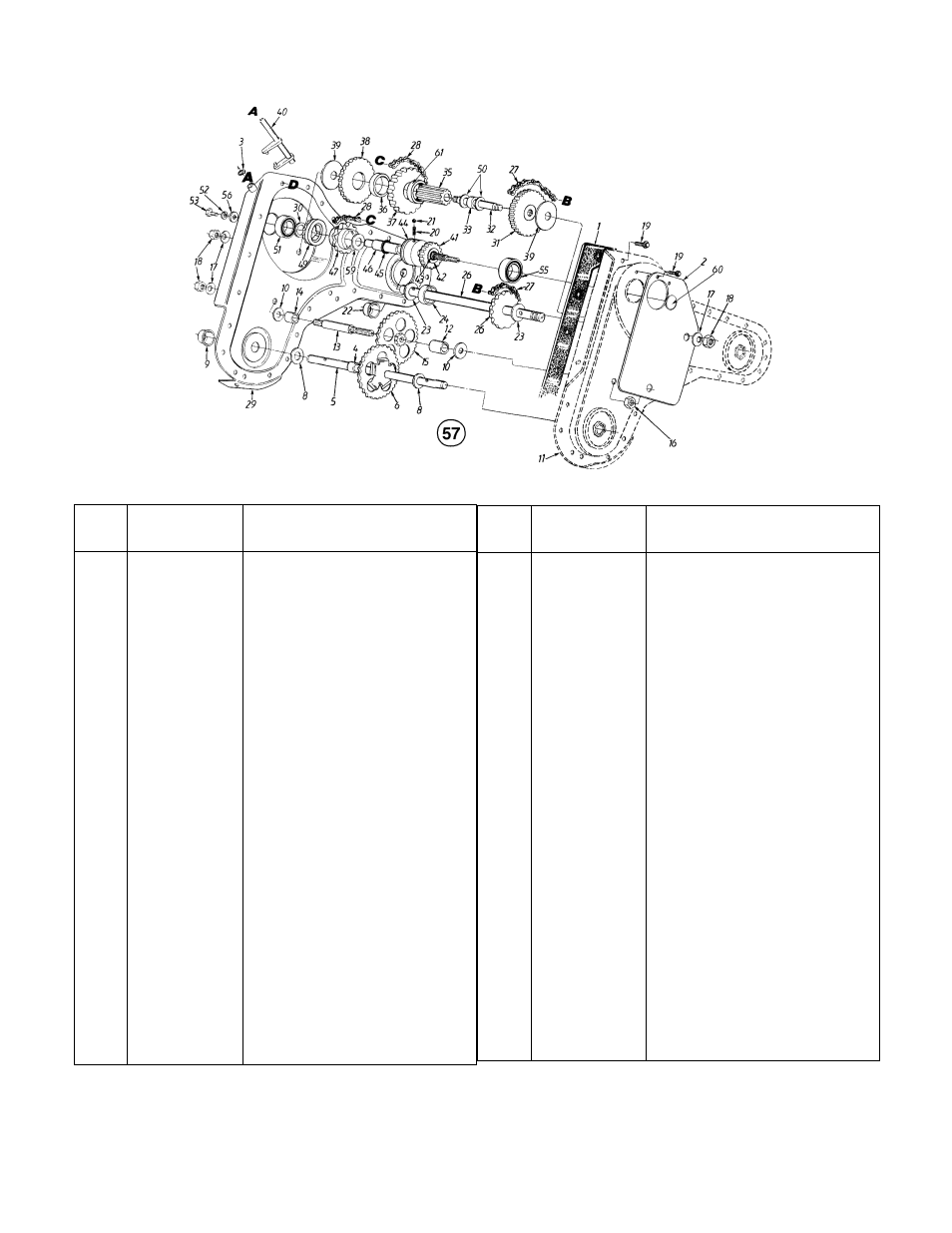

Model RB-530
Ref.
No.
Part No.
Part Description
1.
721-0295
Chain Case Gasket
2.
786-0086
Reinforcement Plate
3.
716-0865
Snap Ring
4.
750-0938
Spacer .735" I.D. x .886" O.D.
5.
611-0058
Wheel Shaft
6.
717-1458
Spur Gear 46T
8.
736-0351
Fl-Wash. .76" I.D. x 1.5" O.D.
9.
721-0379
Shaft Seal
10.
736-0518
Thr.Wash..445 I.D.x1.92 O.D.x
11.
686-0039
Gear Case Ass’y. Half L.H.
12.
750-0935
Spacer .635" I.D. x 1" O.D. x .78
13.
738-0885
Jack Shaft 2.06" Lg.
14.
750-0936
Spacer .635" I.D. x 1" O.D. x .37"
15.
617-0004
Gear Idler Ass’y.
16.
712-3067
Hex Patch L-Nut 7/16-20 Thd.
17.
736-0407
Bell-Wash. .45" I.D. x 1" O.D.
18.
712-0378
Hex Nut 7/16-20 Thd.
19.
710-0896
Hex Washer Screw 1/4-20 x .5"
20.
732-0863
Spring Detent
21.
741-0862
Ball Detent
22.
721-0378
Shaft Seal
23.
736-0163
Thrust Wash. 1.03" I.D. x 1.62"
24.
750-0570
Spacer 1" I.D. x 2" O.D. x .5" Thk.
26.
611-0021
Tine Shaft Ass’y.
27.
713-0226
Chain #50 5/8" Pitch x 52 Links
28.
713-0233
Chain #41 1/2" Pitch x 30 Links
29.
686-0038
Gear Case Ass’y. Half R.H.
30.
736-0541
Fl-Wash. 7/16" I.D. x 1-3/8" O.D.
31.
617-0002
Gear and Sprocket Ass’y.
32.
738-0884
Jack Shaft 5" Lg.
33.
750-0931
Spacer .636" I.D. x .86" O.D.
35.
717-1411
Spur Gear 10T
36.
750-0930
Spacer 1.5" I.D. x 1.76" O.D.
37.
713-0436
Sprocket—#41 Chain
38.
717-1405
Reverse Gear 46T
39.
736-0518
Thrust Wash. .445" I.D. x 1.92"
40.
618-0245B
Shifter Ass’y.
41.
717-1409
Spur Gear 17T
42.
736-0442
Fl-Wash. .69" I.D. x 1.06" O.D.
43.
732-0614
Wire Ring
44.
718-0234
Clutch Collar
45.
716-0235
Retaining Ring .875" Shaft
46.
711-1087
Drive Shaft
47.
713-0435
Sprocket 11T
49.
717-1451A
Spur Gear 16T
50.
736-0336
Fl-Wash. 5/8" I.D. x 1" O.D.
51.
741-0124
Ball Bearing .669" I.D.
52.
736-0329
L-Wash. 1/4" I.D.
53.
710-0258
Hex Bolt 1/4-20 x .62" Lg.
55.
741-0563
Ball Bearing
56.
736-0512
Fl-Wash. .281" I.D. x .875" O.D.
57.
686-0094
Gear Case Ass’y. Comp.
58.
718-0237
Key Drive Shaft
59.
736-0265
Fl-Wash. .88" I.D. x 1.5" O.D.
60.
726-0331
Button Plug
61.
750-0987
Spacer 1.52" I.D.
