FZT692B

Document number: DS33157 Rev. 4 - 2

6 of 7

www.diodes.com

December 2013

© Diodes Incorporated

FZT692B

A Product Line of

Diodes Incorporated

A1

A

D

b

e

e1

b1

C

E1

L

0°-

10

°

Q

E

0.25

Seating

Plane

Gauge

Plane






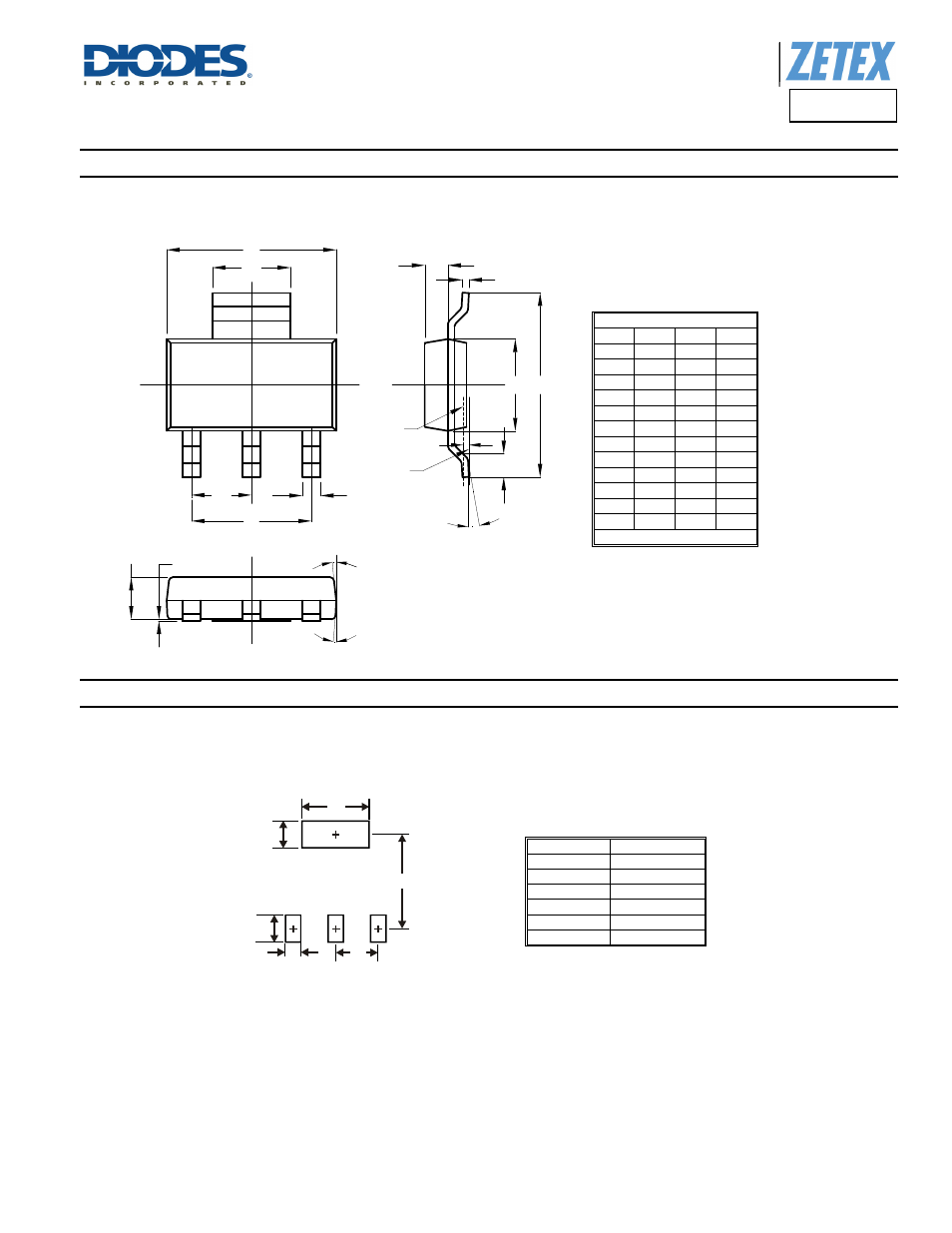

Package Outline Dimensions

Please see AP02002 at http://www.diodes.com/datasheets/ap02002.pdf for latest version.
































Suggested Pad Layout

Please see AP02001 at http://www.diodes.com/datasheets/ap02001.pdf for the latest version.

















SOT223

Dim Min Max Typ

A 1.55

1.65

1.60

A1 0.010 0.15 0.05

b1 2.90 3.10 3.00
b2 0.60 0.80 0.70

C 0.20

0.30

0.25

D 6.45

6.55

6.50

E 3.45

3.55

3.50

E1 6.90 7.10 7.00

e — —

4.60

e1 — — 2.30

L 0.85

1.05

0.95

Q 0.84

0.94

0.89

All Dimensions in mm

Dimensions Value (in mm)

X1

3.3

X2

1.2

Y1

1.6

Y2

1.6

C1

6.4

C2

2.3

X2

C1

C2

X1

Y2

Y1
