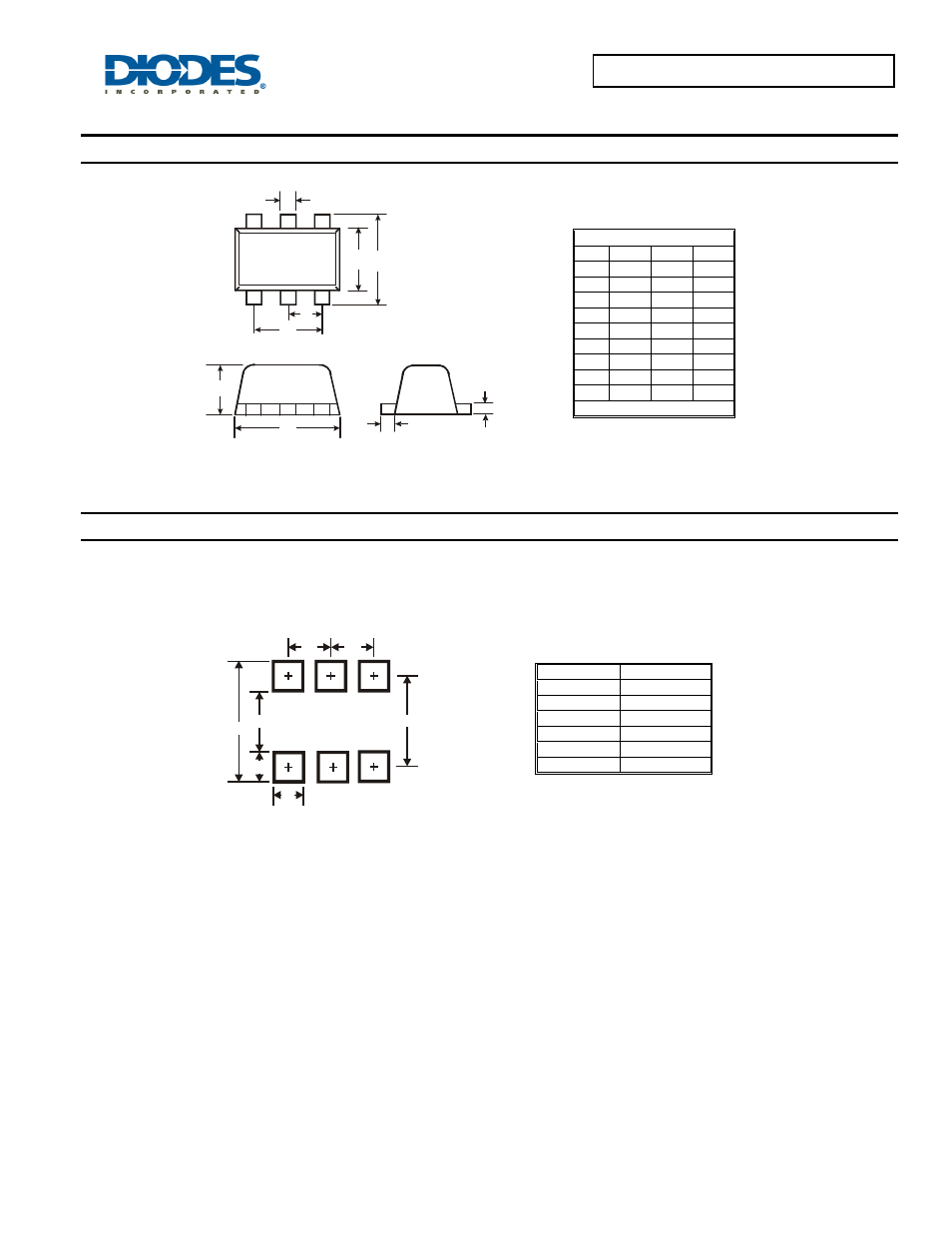

DMN5/L06VK/L06VAK/010VAK
Package Outline Dimensions
Suggested Pad Layout
SOT563
Dim
Min
Max Typ
A
0.15
0.30 0.20
B
1.10
1.25 1.20
C
1.55
1.70 1.60
D
-
-
0.50
G
0.90
1.10 1.00
H
1.50
1.70 1.60
K
0.55
0.60 0.60
L
0.10
0.30 0.20
M
0.10
0.18 0.11
All Dimensions in mm
Dimensions Value (in mm)
Z
2.2
G
1.2
X
0.375
Y
0.5
C1
1.7
C2
0.5
A
M
L
B
C
H
K
G
D
X
Z
Y
C1
C2
C2
G
