CNB SFM-21VF User Manual
Page 30

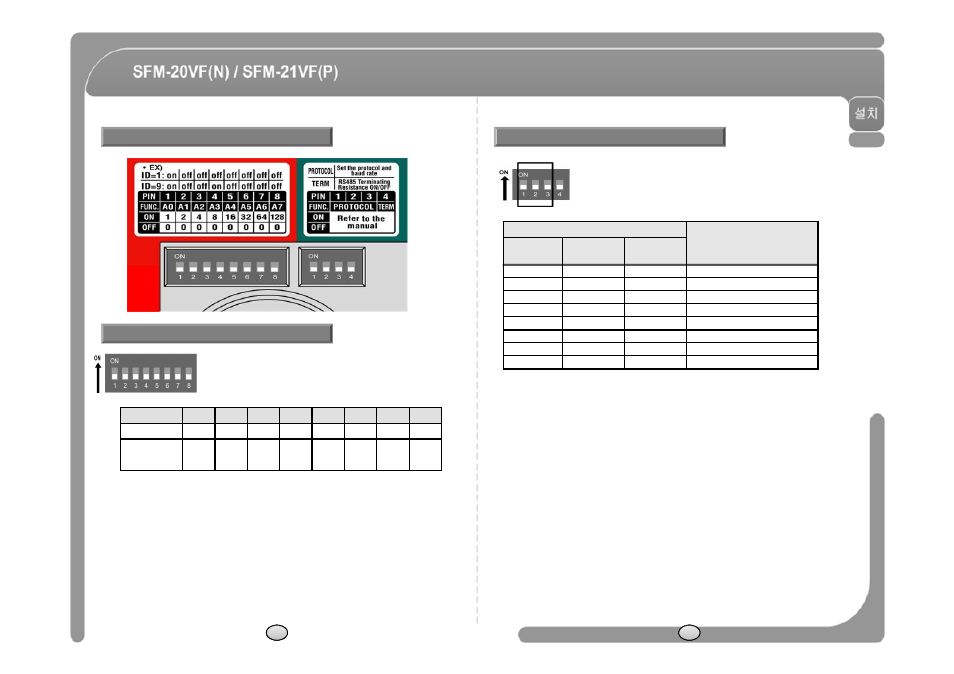

카메라 ID 설정
DIP 스위치
스위치 상태
프로토콜
P0
(Pin 1)
P1
(Pin 2)
P2
(Pin 3)
OFF
OFF
OFF
PELCO-D, 2400 bps
ON
OFF
OFF
PELCO-D, 9600 bps
OFF
ON
OFF
PELCO-P, 4800 bps
ON
ON
OFF
PELCO-P, 9600 bps
OFF
OFF
ON
SAMS.. , 4800 bps
ON
OFF
ON
PANA.. , 9600 bps
◎ 다음과 같이 프로토콜을 설정하십시오.
통신 프로토콜 설정
카메라 ID 설정
◎ 키보드 제어기나 DVR 에서 사용하는 프로토콜과 일치시키십시오.
◎ 반드시 전원이 꺼진 상태에서 프로토콜을 변경하십시오.
◎ 출하 시 설정된 프로토콜은 Pelco-D, 2400 bps 입니다.
◎ 각 프로토콜에 대한 자세한 정보는 홈페이지에서 다운로드 가능합니다.
- 다운로드
http://www.cnbtec.co.kr/ko/html/down/data_down.php
핀
1
2
3
4
5
6
7
8
설정값
1
2
4
8
16
32
64
128
ex) ID=5
on
off
on
off
off
off
off
off
ex) ID=10
off
on
off
on
off
off
off
off
◎ 카메라의 ID를 딥 스위치의 조합으로 설정하며 각 핀의
설정값은 다음과 같습니다.
◎ 1~255 까지 최대 255개의 ID를 설정할 수 있습니다. 0번 ID는 절대 사용하지
마십시오.
◎ 출하 시 설정 ID는 1번입니다.
◎ 키보드 제어기를 연결하여 운전할때는 DIP 스위치에서 설정한 ID와 제어기의
ID를 일치시키십시오.
ON
OFF
ON
PANA.. , 9600 bps
OFF
ON
ON
Bosch , 9600 bps
ON
ON
ON
SAMS.TW, 9600 bps
