◎ 오디오 입출력 (네트워크 모델에 한하여 적용됩니다)
- 오디오 입출력 장치를 결선하십시오.
◎ 영상 출력
- 반드시 BNC 케이블을 사용하여 결선하십시오.

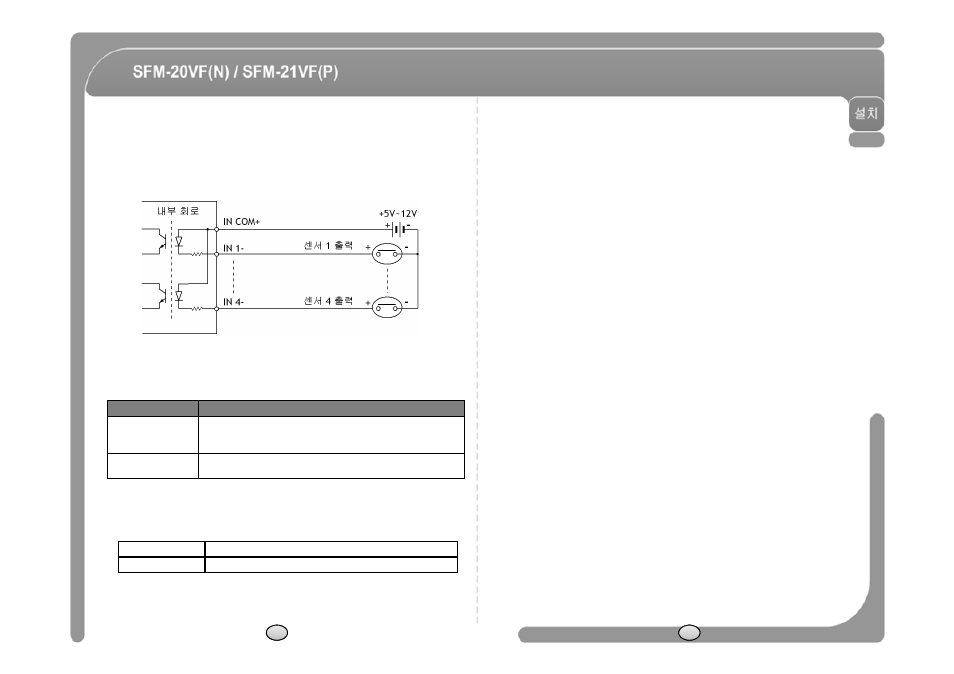

◎ 센서 입력
- 센서를 결선하기 전에 센서의 구동 전압과, 센서의 신호 출력 방식을 체크하
십시오. 센서의 신호 출력방식은 크게 Open Collector 방식과 Voltage Output
방식이 있으므로, 각각의 경우에 맞게 결선하여야 합니다.
- 센서를 사용하기 위해서는 OSD 메뉴에서 센서 타입을 설정하십시오. 센서
타입은 크게 Normal Open 과 Normal Close로 구분할 수 있습니다. 센서
입력 타입을 잘못 설정할 경우, 센서 입력에 대해 반대로 동작합니다.
Normal Open 센서가 동작할 때 전압이 출력되는 방식.
Normal Close 센서가 동작하지 않을 때 전압이 출력되는 방식.
66 67
Signal Description
COM+ 입력 회로를 구동하는 전원입니다. 센서를 구동하는 전원의 (+)
극성을 연결하십시오.
SEN 1,2,3,4 센서의 출력신호를 연결하십시오.
