12
M. Ist das Ladegerät zwar an die Batterie ange-
schlossen, erkennt aber keine Spannung, so
bleibt die Displayanzeige leer. Durch Drücken
der Notfallmodus-Taste können Sie dann
versuchen, den Ladevorgang manuell zu starten.
Steigt dann die Spannung der Batterie innerhalb
einiger Minuten auf über 3,5 V an, wird der
Ladevorgang normal fortgesetzt. Bleibt die Span-
nung unter diesem Wert, wird der Ladevorgang
abgebrochen und auf dem Display erscheint die
Anzeige . Sie können nun das Ladegerät von
der Batterie trennen und erneut anschließen, um
auszuschließen, dass die Ursache für diese
Fehleranzeige ein nicht ordnungsgemäßer An-
schluss des Gerätes an die Batterie war (bitte
beachten Sie dazu Punkt 1.4
„ Kurzanleitung zum
Anschließen und Trennen des Ladegerätes “ auf
Achtung!
Bei intakter Batterie wird nach Ermittlung der
Batteriespannung der Ladevorgang eingeleitet
(weiter mit Schritt 7, Seite 14!) . Die
Abbildungen C - L auf Seite 8 und 9 geben
den normalen Ablauf des Ladevorgangs wieder!
Bei einer defekten oder tiefentladenen Batterie
oder anderen Fehlfunktionen werden je nach
Zustand der Batterie im Display die folgenden
Meldungen angezeigt: Displayanzeigen
M, N,
O, P, Q, R, S, T - siehe Seiten 12 - 14!
Schritt 6: Batterieerkennungsmodus und
mögliche Fehlermeldungen
C.

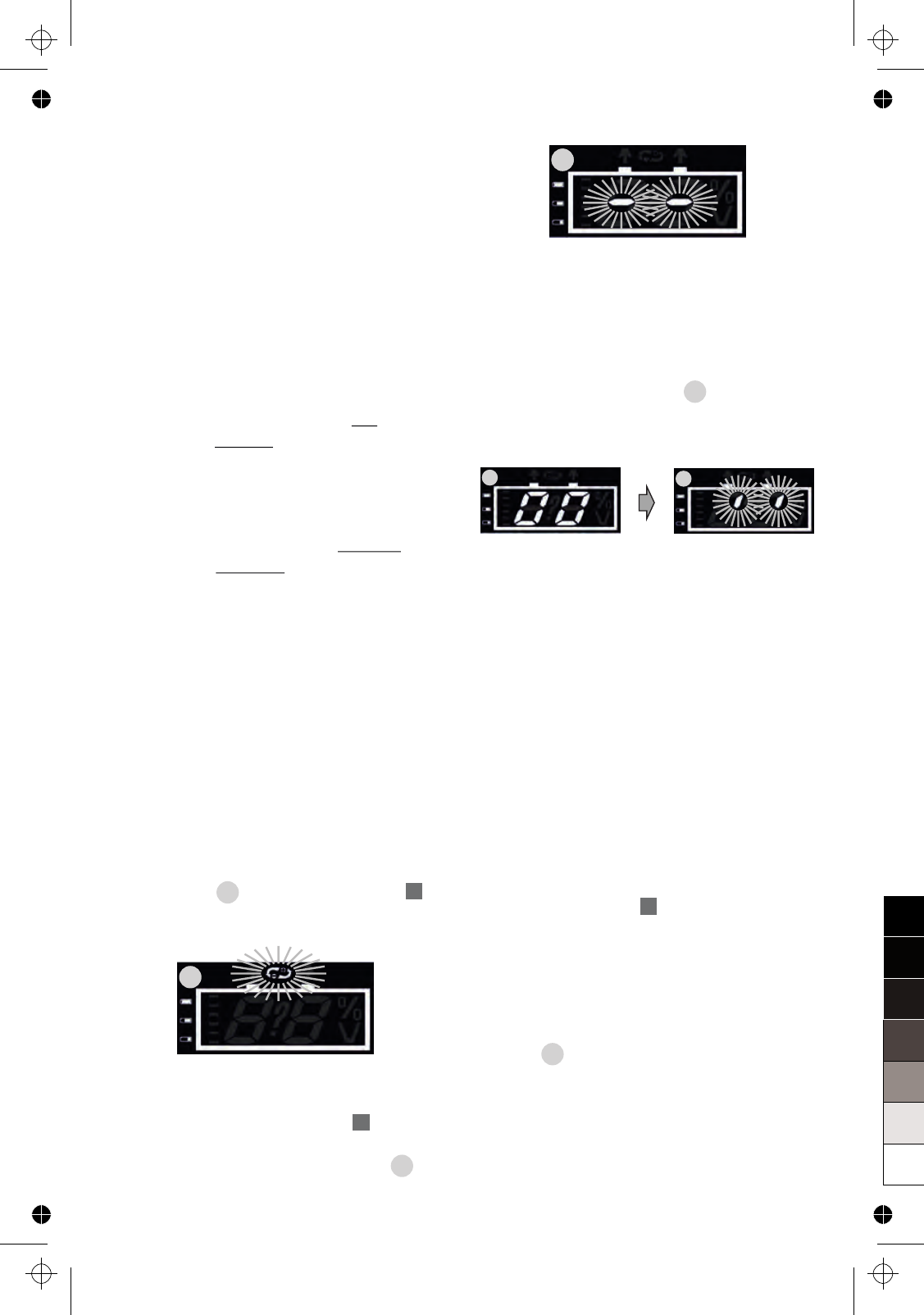

In dieser Phase des Lademodus wird die Span-
nung der Batterie ermittelt. Dieser Erkennungs-
modus kann einige Minuten dauern. Auf dem
Display erscheint die Anzeige , wobei sich
jeweils ein einzelnes Segment der Ziffern 00
zusätzlich im Kreis bewegt.
Schritt 5: Betriebsbereitschaft
B. Stecken Sie jetzt den Netzstecker in eine
ge-eignete 230 V Wechselstromsteckdose. Auf
dem Display erscheint die Displayanzeige .
Das Ladegerät ist betriebsbereit.
A. Wurde die Polarität der Ladeklemmen beim
Batterieanschluss vertauscht, so wird die Strom-
versorgung zur Batterie unterbrochen. Es wird die
Displayanzeige angezeigt. Das Symbol
blinkt auf.
Schritt 4: Richtige Polarität
Prüfen Sie beide Ladeklemmen auf richtigen Kon-
takt mit den richtigen Anschlusspolen der Batterie.
Sollte eine Verschmutzung der Batteriepole vor-
handen sein, müssen Sie diese reinigen.
Achtung - Gefahr eines Stromschlags!
Schritt 3: Schwarze Klemme anschließen
Schließen Sie nun die negative (-) schwarze Lade-
klemme an den negativen (-) Pol der Batterie an.
In der Nähe des Batteriepols muss ein Minus-
zeichen (-) ersichtlich sein.
Schritt 2: Rote Klemme anschließen
Schließen Sie zuerst die positive (+) rote Lade-
klemme an den positiven (+) Pol der Batterie an.
In der Nähe des Batteriepols muss ein Pluszeichen
(+) ersichtlich sein.
Schritt 1: Vorbereitung
Das Ladegerät darf noch nicht an einer 230 V
Wechselstromsteckdose angeschlossen sein!
Sorgen Sie für ausreichende Belüftung des Rau-
mes und des Umgebungsbereichs der Batterie!
4.1 Ladevorgang beginnen
4.0 BEDIENUNG B B
B
A
9 A
C
C C
6
M
5
0
5
25
75
95
100
