18

Sistema de Energía Solar SES P1307

Este producto es un kit de alimentación de reserva portátil de tipo

“plug & play”, que se alimenta con energía solar. No se requiere

conexión a la red. Este kit de energía solar puede utilizarse

para suministrar energía a aplicaciones electrónicas y eléctricas

pequeñas, tanto CA como CC (ordenadores portátiles, televisores

pequeños). Para las aplicaciones de CA, debe conectarse un

inversor externo (no incluido) al kit de alimentación. Recomenda-

ble para aquellas ocasiones en que no hay un enchufe cerca.

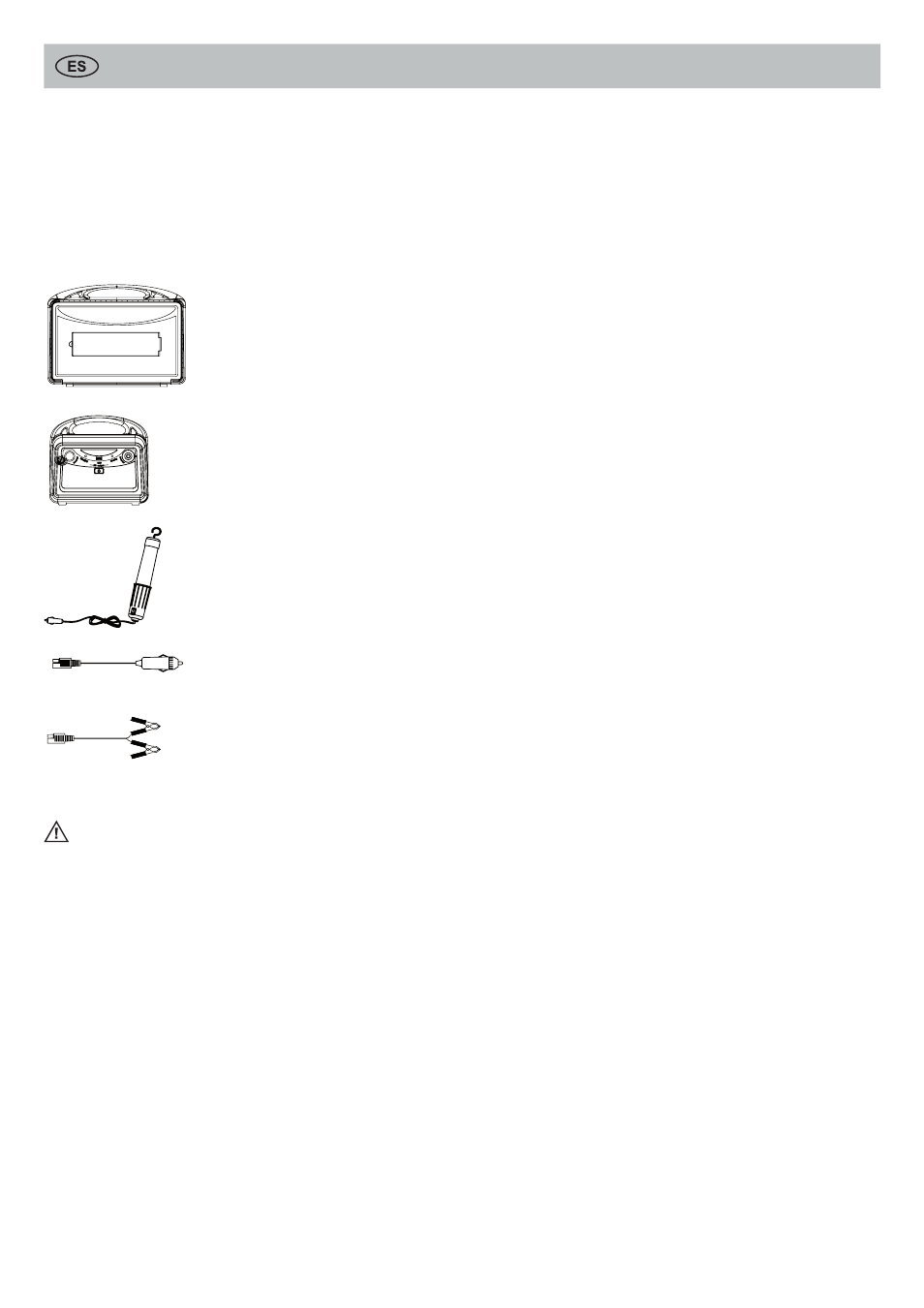

Descripción de las piezas

1 Panel solar plegable

- Célula solar amorfa, se carga

incluso con poca luz solar

- Diseño con ángulo ajustable para

aprovechar al máximo el sol

- Puede cargar baterías de 12 V y

24 V

2 Unidad de alimentación

- Batería de plomo sellada de 12 V /

7 Ah que no requiere mantenimiento

- Controlador de carga

- Entrada y salida

3 Luz de funcionamiento LED

Para uso en toma de adaptadores de

encendedores de 12 V

4 Cable adaptador a conexión de

tipo macho

Para la conexión directa al panel

solar para cargar una batería externa

5

Cable adaptador con pinzas de

batería Para conectar una batería

externa al panel solar o a la unidad

de alimentación (Batería de entrada

de CC de 12 V)

PRECAUCIÓN

y

y

Antes de empezar a utilizar el producto, lea atentamente el

manual del usuario.

y

y

Utilice el panel solar plegable para cargar la unidad de alimen-

tación durante 3 días antes del primer uso (carga inicial).

y

y

El panel solar genera electricidad al ser expuesto al sol.

y

y

El panel solar es práctico para su uso en exteriores (IP43,

protegido contra aspersores). La estación de alimentación no

puede humedecerse ni mojarse.

y

y

Este conjunto de energía no es adecuado para una instalación fija.

y

y

Ponga el interruptor del panel solar plegable en 12 V antes de

conectarlo a la unidad de alimentación.

y

y

Apague la unidad de alimentación cuando no vaya a utilizar el

producto para reducir la pérdida de autosuministro.

y

y

Apague siempre el suministro antes de conectar o desconectar

la aplicación.

y

y

Conecte el inversor externo (no incluido) a la salida “Inversor”

de la unidad de alimentación únicamente.

y

y

No pase de 150 W en las salidas de 12 V / CC.

y

y

No cortocircuite las pinzas de batería, ya que podría causar

chispas o una explosión.

y

y

Este aparato no debe ser utilizado por niños ni personas enfermas, a

menos que cuenten con la supervisión de una persona responsable

para garantizar que utilicen la aplicación de una manera segura.

FUNCIONAMIENTO

Panel solar plegable

y

y

Despliegue el panel solar para abrirlo.

y

y

Coloque el panel solar de modo que tenga contacto directo con

la luz solar, apuntando la célula solar hacia el sol. Asegúrese de

que la célula solar no quede cubierta por ninguna sombra para

obtener un mejor rendimiento.

y

y

Este panel solar plegable ha sido diseñado de manera que se

puede inclinar con distintos ángulos para maximizar el suminis-

tro de energía. El ángulo debe ser similar a su latitud local. El

ángulo se puede ajustar colocando las varillas de metal en las

distintas muescas del soporte (consulte la “Información general

del producto”).

y

y

Asegúrese de que ninguna sombra cobra el panel solar. Aun-

que sólo queden cubiertas por la sombra algunas partes del

panel solar, el rendimiento puede verse muy reducido.

y

y

El LED de estado azul parpadea cuando la luz incide sobre el

panel solar. Indica que se está creando energía solar, y que el

panel está funcionando correctamente.

y

y

A continuación, conecte el cable principal de este panel solar

plegable en la entrada “Solar” de la parte trasera de la unidad

de alimentación. A continuación, el panel cargará la batería

integrada de la unidad de alimentación.

y

y

El conmutador de tensión situado bajo la célula solar izquierda

le permite cargar baterías de distintos voltajes. Póngalo en 12 V

para cargar baterías de 12 V, o cámbielo a 24 V para cargar

baterías de 24 V.

y

y

La placa del terminal de devanado del cable principal puede

girarse para facilitar el devanado. Gire las placas hacia dentro

durante el devanado, y gírelas hacia fuera para fijar el cable

principal en el compartimento.

Unidad de alimentación

y

y

La unidad de alimentación es una fuente independiente que

suministra corriente a sus aplicaciones. Consta de una batería

integrada, un controlador de carga y entradas y salidas.

y

y

Siga los pasos indicados en la sección “Panel solar plegable”.

Utilice el panel solar para cargar la batería integrada (Entrada

solar CC 12 V). La carga completa de la batería se realiza en 2

o 3 días a pleno sol.

- No olvide cambiar el conmutador de tensión del cargador

solar plegable a “12 V” antes de conectarla a la unidad de

alimentación.

y

y

Encienda la unidad de alimentación.

y

y

Cuando la batería está recibiendo carga del panel solar ple-

gable, se enciende el LED “Cargando”. El LED “Cargando” se

apaga cuando la batería está totalmente cargada.

y

y

Cuando el sistema funciona adecuadamente, se enciende el

LED “En funcionamiento”; si la batería está vacía y no puede

suministrar suficiente energía a las aplicaciones, este LED se

apaga. Deje de utilizar todas las aplicaciones yt cargue la bate-

ría mediante el panel solar plegable hasta que esté completa

de nuevo.

y

y

Esta unidad de alimentación contiene tres salidas:

- Toma de encendedor “12 V”: Para suministrar energía a

cualquier dispositivo de bajo voltaje que también se puede

alimentar con un adaptador de encendedor, como la luz de

funcionamiento LED. Incluye una cubierta de goma para evi-

tar la suciedad y objetos extraños y garantizar el uso seguro

de esta toma.

Conecte únicamente aplicaciones con un consumo

máximo de 150 W.

- Toma de encendedor “Inversor”: Se puede conectar un

inversor de energía externo (no incluido) a esta salida, que le

permite suministrar energía de CA (110 V o 220 V) a aplica-

ciones con esta unidad de alimentación. Se recomienda que

la salida de energía total de la aplicación de CA no supere los

100 W. Incluye una cubierta de goma para evitar la suciedad

y objetos extraños y garantizar el uso seguro de esta toma.
