Kit a energia solare SES P1307

Questo modello è un kit di alimentazione back up portatile in stile

plug & play alimentato a energia solare. Per l’utilizzo di quest’ap-

parecchio non è necessario collegarsi all’alimentazione di rete.

Il presente kit a alimentazione solare può essere utilizzato per

alimentare piccole applicazioni elettriche e elettroniche, sia a CC

che a CA (laptop, piccole TV). Per le applicazioni CA è necessario

collegare un inverter esterno (non in dotazione) al kit di alimenta-

zione. Questo apparecchio é ideale quando non è possibile colle-

garsi all’alimentazione di rete.

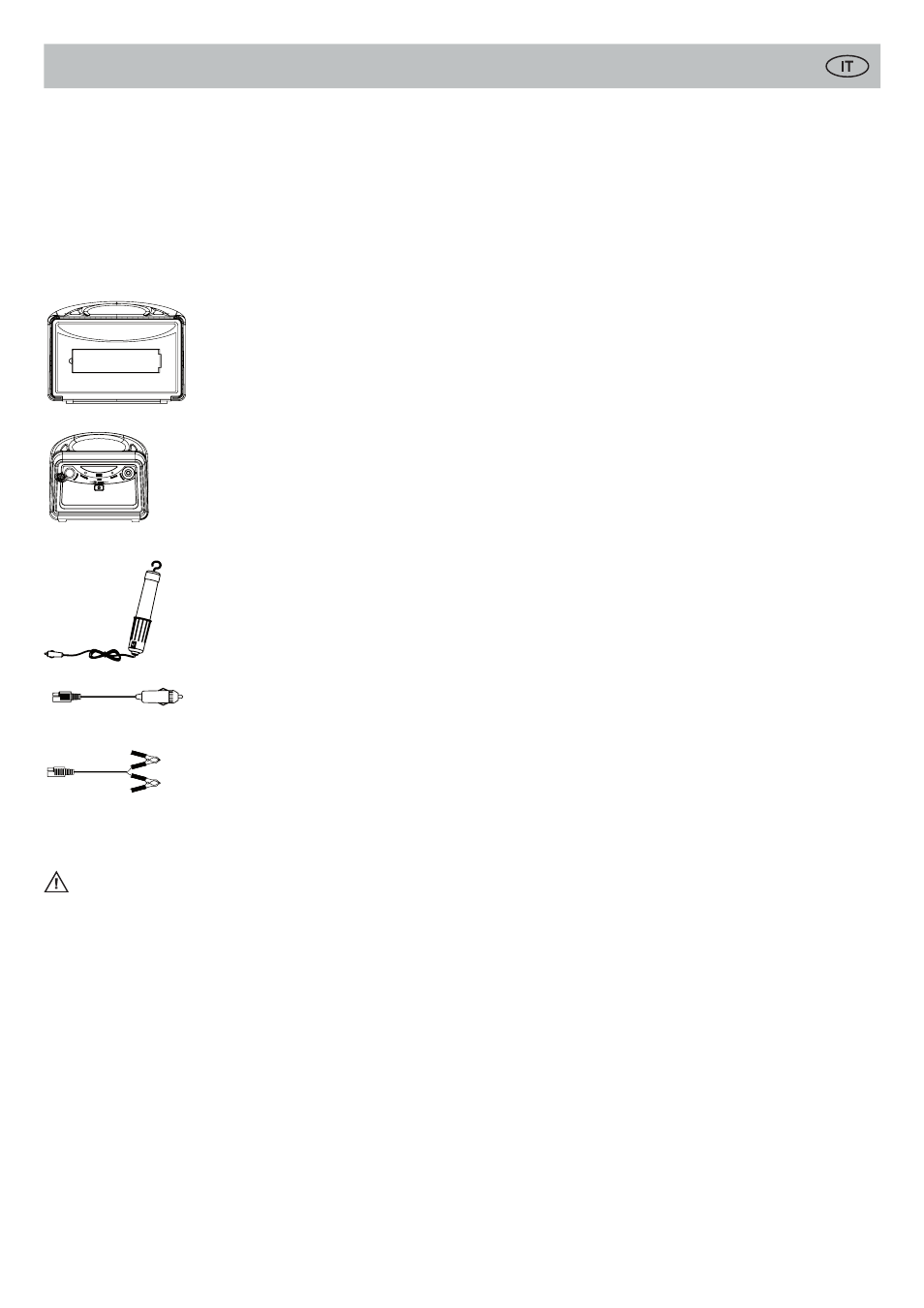

Descrizione dei componenti

1 Pannello solare ripiegabile

-

Cella solare amorfa, che carica

anche quando la luce solare è debole

- Design con angolazione regolabile

per massimizzare l’uscita solare

- Può caricare batterie da 12 V e

24 V

2 Gruppo alimentazione

- Batteria acido-piombo sigillata

da 12 V/7 Ah che non necessita di

manutenzione

- Centralina ricarica

- Ingresso e uscita

3 LED di esercizio

Per presa adattatore accendisigari

da 12 V (CLA)

4 Cavo adattatore a CLA maschio

Per il collegamento diretto al pan-

nello solare per ricarica della batteria

esterna

5

Cavo adattatore con morsetti bat-

teria

Per il collegamento di una batte-

ria esterna al pannello solare o al

gruppo di alimentazione (batteria con

ingresso alimentazione CC 12 V)

ATTENZIONE

y

y

Leggere attentamente e capire il manuale istruzioni prima di

accendere l’apparecchio.

y

y

Utilizzare il pannello solare pieghevole per caricare il gruppo di

alimentazione per circa 3 giorni prima del primo utilizzo per la

ricarica iniziale.

y

y

Il pannello solare genera elettricità quando viene esposto alla luce.

y

y

Il pannello solare può essere utilizzato in esterni (IP43, pro-

tetto dai getti d’acqua). La stazione di alimentazione non deve

essere bagnata o umida.

y

y

Il gruppo energia non è adatto all’installazione fissa.

y

y

Portare il commutatore sul pannello solare pieghevole su 12 V

prima di collegarlo al gruppo di alimentazione.

y

y

SPEGNERE il gruppo di alimentazione quando non si utilizza

l’apparecchio per ridurre perdite elettriche.

y

y

Scollegare sempre l’alimentazione prima di collegare o scolle-

gare l’apparecchio.

y

y

Collegare l’inverter esterno non in dotazione all’uscita “Inverter”

soltanto sul gruppo di alimentazione.

y

y

Non superare 150 W sulle prese di uscita 12 V / CC.

y

y

Non cortocircuitare i morsetti della batteria per evitare scintille o

esplosioni.

y

y

Il presente apparecchio non deve essere utilizzato da bambini o

persone con ridotte capacitá fisiche e psichiche se non sotto la

supervisione di un responsabile della loro sicurezza.

FUNZIONAMENTO

Pannello solare pieghevole

y

y

Spiegare il pannello solare pieghevole.

y

y

Posizionare il pannello solare pieghevole in modo che entri in

contatto diretto con la luce solare; la cella solare deve essere

rivolta verso il sole. Controllare che non vi siano ombre che

coprono la cella solare per garantire un’uscita di potenza

migliore.

y

y

Il pannello solare pieghevole è progettato in modo da poter

essere inclinato a angolazioni diverse per massimizzare l’uscita

di potenza. L’angolo deve essere lo stesso della latitudine locale.

L’angolazione può essere regolata spostando i tubi metallici

lungo le tacche sul supporto (vedere “Panorama articolo”).

y

y

Controllare che non vi siano ombre sul pannello solare. Anche

minime parti del pannello solare coperte da ombre rendono le

prestazioni molto peggiori.

y

y

Il LED di stato blu lampeggia quando la luce colpisce il pannello

solare. Mostra che viene generata energia solare e che il pan-

nello solare funziona correttamente.

y

y

Collegare quindi il cavo principale del pannello solare pie-

ghevole all’ingresso “Solar” (Solare) sulla parte posteriore del

gruppo di alimentazione. Il pannello carica quindi la batteria

integrata del gruppo di alimentazione.

y

y

Un commutatore di tensione sotto il lato sinistro della cella

solare permette di caricare batterie di tensioni diverse. Portare il

commutatore su 12 V per caricare una batteria da 12 V e su

24 per caricare batterie da 24 V.

y

y

La piastra sul punto di avvolgimento del cavo principale può

essere ruotata per permettere un facile avvolgimento. Ruo-

tare le piastra verso l’interno durante l’avvolgimento e verso

l’esterno per fissare il cavo principale nell’armadietto cavi.

Gruppo alimentazione

y

y

Il gruppo di alimentazione è una sorgente indipendente che

fornisce alimentazione alle applicazioni. È costituito da batteria

integrata, centralina di carica e ingressi e uscite.

y

y

Serguire i punti descritti nella sezione “Pannello solare pieghe-

vole”. Utilizzare il pannello solare per caricare la batteria inte-

grata (CC solare ingresso 12 V). Un caricamento completo della

batteria necessita 2-3 giorni ca. a piena irradiazione solare.

- Controllare che il commutatore di alimentazione sul carica-

tore solare pieghevole si trovi su “12 V” prima di collegare il

gruppo di alimentazione.

y

y

Accendere il gruppo di alimentazione.

y

y

Quando la batteria riceve carica dal caricatore solare pieghe-

vole, si accende il LED “Charging” (In carica). Il LED “Char-

ging” “In carica” si spegne quando la batteria é completamente

carica.

y

y

Quando il sistema è in condizioni corrette, si accende il LED

“Working” “In funzione”; se la batteria è scarica e non è in grado

di alimentare le applicazioni, il LED “Working” “In funzione” si

spegne. Interrompere l’utilizzo dell’applicazione e caricare la

batteria con il pannello solare pieghevole finché non è comple-

tamente carica.

y

y

Il gruppo di alimentazione é dotato di tre uscite:

- Presa accendisigaro di 12 V: Per fornire alimentazione a

dispositivi a bassa tensione che possono essere alimentati

anche con un adattatore per accendisigari, come il LED di

esercizio incluso. Un coperchio in gomma impedisce l’in-

gresso di particelle di sporcizia e altri oggetti estranei in modo

da garantire l’utilizzo sicuro dell’uscita.

Collegare soltanto le applicazione con assorbimento

energetico max di 150 W.
