Zestaw z panelem słonecznym SES P1307
Jest to produkt typu „Włącz i używaj” – przenośny zestaw zasila-
jący energią słoneczną. Nie potrzeba żadnych sieci! Za pomocą
tego zestawu można zasilać niewielkie urządzenia elektroniczne
i elektryczne na prąd stały i zmienny (laptop, mały telewizor).
Do zasilania urządzeń na prąd zmienny, należy podłączyć
zewnętrzny przemiennik (brak w zestawie). Urządzenie sprawdza
się tam, gdzie nie ma dostępu do sieci energetycznej.

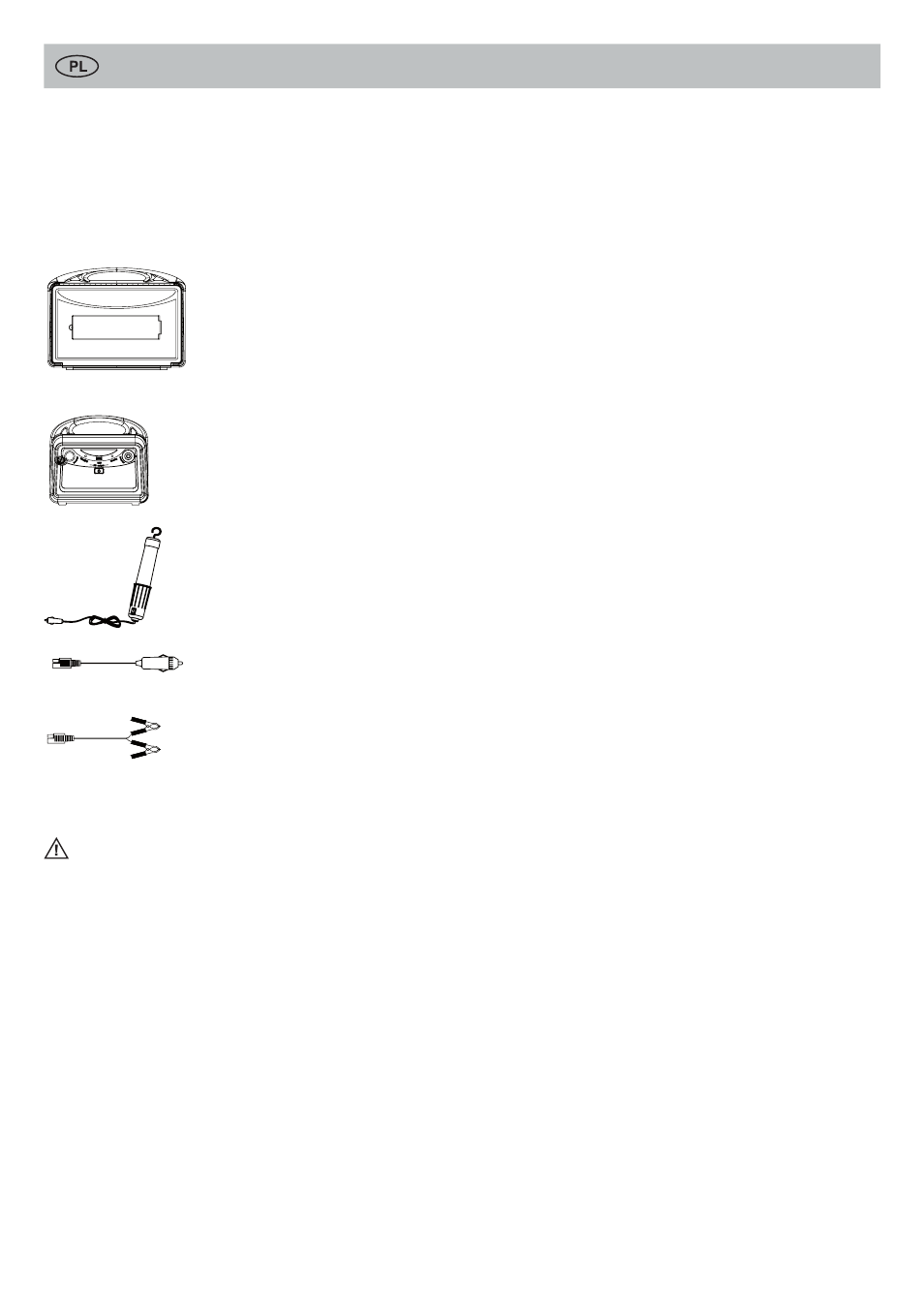

Opis części
1 Składany panel słoneczny
- Amorficzne ogniwo słoneczne;
ładuje nawet wtedy, gdy słońce jest
nisko
- Regulacja kąta pochylenia w celu
zmaksymalizowania mocy wyjściowej
- Możliwość ładowania akumulatorów
12 V i 24 V
2 Jednostka zasilająca
- Bezobsługowy akumulator
kwasowo-ołowiowy 12 V / 7 Ah
- Regulator ładowania
- Wejście i wyjście
3 Lampa diodowa
Do użytku z gniazdem zapalniczki
12 V (CLA)
4 Adapter ze złączem męskim
Do bezpośredniego podłączania
panelu słonecznego w celu ładowa-
nia akumulatora zewnętrznego.
5 Adapter z zaciskami akumula-
tora Do podłączania akumulatora
zewnętrznego do panelu słonecz-
nego lub urządzenia zasilającego
(wartość wejściowa
akumulatora to DC 12 V)
POUCZENIE
y y Przed użyciem należy dokładnie przeczytać i zrozumieć niniej-
szą instrukcję.
y y Za pomocą panelu słonecznego ładować urządzenie zasilające
przez około 3 dni przed pierwszym użyciem.
y y Panel słoneczny wytwarza energię, gdy jest wystawiony na
działanie promieniowania słonecznego.
y y Panel słoneczny świetnie nadaje się do użytku zewnętrznego
(IP43, zabezpieczenie przed ochlapaniem). Stacja zasilająca
nie może ulec zamoczeniu.
y y Zestaw nie jest odpowiedni do montażu na stałe.
y y Przed podłączeniem urządzenia zasilającego, należy zmienić
pozycję przełącznika znajdującego się na składanym panelu
słonecznym, na 12 V.
y y Kiedy urządzenie nie jest używane, należy wyłączyć urządzenie
zasilające, aby oszczędzać energię.
y y Przed podłączaniem i odłączaniem urządzenia, należy odłączać
zasilanie.
y y Przemiennik zewnętrzny (brak w zestawie), należy podłączać
tylko do wyjścia „Inverter” w urządzeniu zasilającym.
y y Nie przekraczać mocy pobieranej 150 W z gniazd 12 V / DC.
y y Nie zwierać zacisków akumulatora – może to spowodować isk-
rzenie lub wybuch.
y y Produkt nie jest przeznaczony do użytku przez dzieci i osoby
niedołężne, chyba że są one pod odpowiednim nadzorem
osoby odpowiedzialnej, która dopilnuje bezpiecznego użytkowa-
nia produktu.
OBSŁUGA
Składany panel słoneczny
y y Otworzyć panel słoneczny.
y y Umieścić panel w takim miejscu, gdzie będzie miał bezpośredni
kontakt z promieniowaniem słonecznym, skierować ogniwo w
stronę słońca. Upewnić się, że na ogniwo słoneczne nie pada cień.
y y Składany panel słoneczny może być ustawiany pod różnym
kątem – aby zmaksymalizować moc wyjściową. Odpowiedni kąt
jest równy szerokości geograficznej danego miejsca. Regulację
kąta przeprowadza się zmieniając pozycję metalowych prętów
w wycięciach znajdujących się w podstawie (patrz: „Przegląd
produktu”).
y y Należy upewnić się, że na panel słoneczny nie pada cień.
Nawet, jeśli tylko część panelu znajduje się w cieniu, jego
wydajność znacznie spada.
y y Gdy na panel pada światło słoneczne, miga niebieska dioda.
Oznacza to, że jest wytwarzana energia słoneczna i że panel
działa prawidłowo.
y y Następnie podłączyć główny kabel do wejścia “Solar” znajdują-
cego się w tylnej części urządzenia zasilającego. Panel ładuje
wbudowany akumulator urządzenia zasilającego.
y y Przełącznik napięciowy, znajdujący się w dolnej części ogniwa,
po lewej stronie, umożliwia ładowanie akumulatora innym
napięciem. Przesunąć przełącznik na 12 V, aby ładować aku-
mulator 12 V, a 24 V, aby ładować akumulator 24 V.
y y Płytka umieszczona na bolcu do nawijania kabla jest obrotowa,
co ułatwia zwijanie. Obracać płytkę do wewnątrz podczas zwija-
nia i na zewnątrz, aby zabezpieczyć kabel wewnątrz komory.
Jednostka zasilająca
y y Jednostka zasilająca jest niezależnym źródłem zasilającym
urządzenia. Składa się z wbudowanego akumulatora, regula-
tora ładowania oraz gniazd wejściowych i wyjściowych.
y y Postępować zgodnie z procedurą opisaną w części „Składany
panel słoneczny”. Za pomocą panelu słonecznego ładować wbu-
dowany akumulator (moc wejściowa DC 12 V). Całkowite nałado-
wanie akumulatora wymaga ładowania przez około 2 – 3 dni przy
pełnym nasłonecznieniu.
- Przed podłączeniem urządzenia zasilającego należy upew-
nić się, że przełącznik napięciowy znajdujący się na regula-
torze ładowania jest przełączony do pozycji „12 V”.
y y Włączyć urządzenie zasilające.
y y Gdy akumulator jest ładowany, świeci się dioda „Charging”.
Dioda „Charging” zgaśnie, gdy akumulator będzie w pełni nała-
dowany.
y y Jeśli system jest w dobrym stanie, świeci się dioda „Working”.
Jeśli akumulator jest pusty i nie ma wystarczającego zasilania
podłączanych urządzeń, dioda „Working” gaśnie. Należy prze-
rwać korzystanie z podłączonych urządzeń i naładować akumu-
lator do pełna za pomocą panelu słonecznego.
y y Urządzenie zasilające posiada trzy wyjścia:
- Gniazdo zapalniczki samochodowej „12 V”: Do zasilania
urządzeń niskonapięciowych, które można zasilać z gniazda
zapalniczki samochodowej (np. znajdująca się w zestawie
lampa diodowa). Załączamy gumową pokrywę, która
chroni przed kurzem i przedmiotami obcymi, zapewniając
bezpieczeństwo używania.
Podłączać tylko urządzenia o maksymalnym poborze
mocy 150 W.
- Gniazdo zapalniczki samochodowej „Inverter” (przemien-
nik): Do tego wyjścia można podłączyć zewnętrzny prze-
miennik (brak w zestawie), co umożliwia zasilanie urządzeń
prądem zmiennym (110 V lub 220 V). Zalecamy nie przekra-
czać wartości 100 W całkowitej mocy wyjściowej zasilanego
urządzenia. Załączamy gumową pokrywę, która chroni przed
kurzem i przedmiotami obcymi, zapewniając bezpieczeństwo
używania.
