Colorist™ Line 12Qa BH NL
36
DMX-koppeling De Colorist™ Line 12Qa kan met een DMX-controller werken met
een normale DMX seriële verbinding. Op
www.iluminarc.com is een
DMX-basishandleiding verkrijgbaar.
DMX-aansluiting De Colorist™ Line 12Qa gebruikt een normale DMX-
gegevensverbinding voor zijn DMX-persoonlijkheden: 4-CH, 6-CH,
10CH, 48CH en 53CH. Zie de gebruikershandleiding om te
verbinden en te configureren voor DMX-werking.
IP65-DMX-
snoertabel
Aansluiting DMX (VS) DMX (Europa) IP65-pin
Aarde Bescherming Bescherming 1
Gegevens - Wit Blauw 2
Gegevens + Rood Bruin 3

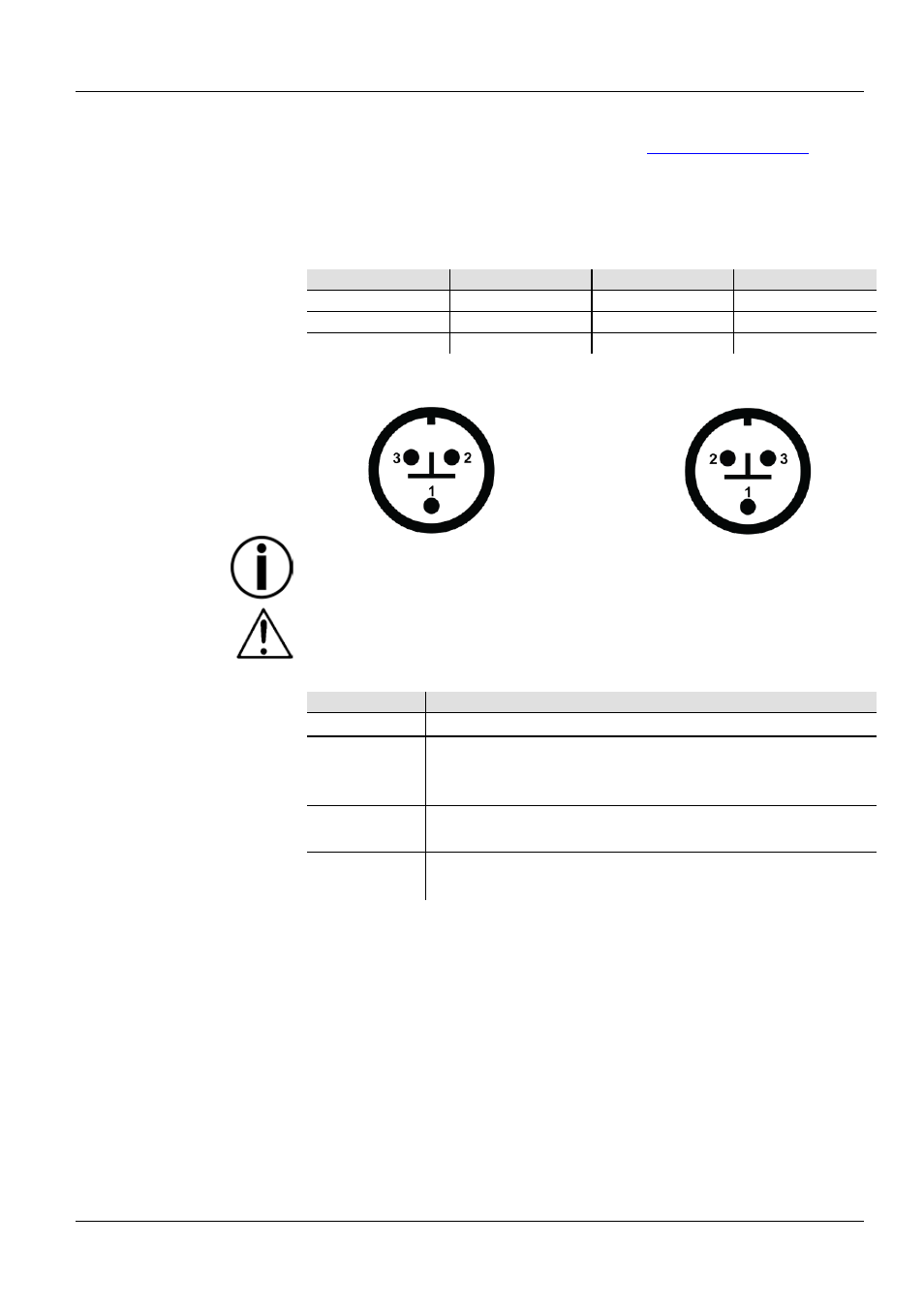

IP65-DMX-
stekkerpinnen
Om de Colorist™ Line 12Qa op uw DMX-netwerk, is het
noodzakelijk om de 3-pins naar 5-pins adapters te gebruiken die
bij dit product zijn geleverd.
Wanneer u de stroomuitgang-, DMX-ingang- of DMX-
uitgangstekkers niet gebruikt moet u de kabeleindes afdichten
met de meegeleverde kapjes.
Beschrijving
bedieningspaneel
Toets Functie
<MODE> Sluit het huidige menu of functie af
<ENTER>
Activeert het huidige getoonde menu of plaatst de
huidige geselecteerde waarde in de geselecteerde
functie
<UP>
Navigeert omhoog via het menu of verhoogt de
numerieke waarde wanneer in een functie
<DOWN>
Navigeert omlaag via het menu of verlaagt de
numerieke waarde wanneer in een functie
Toegangscode Vul na dat gevraagd te worden de volgende toegangscode in door te
drukken op:
· <UP>, <DOWN>, <UP>, <DOWN>, <ENTER>
Deze toegangscode kan niet gewijzigd worden en moet indien
gevraagd ingevuld worden.
Vrouwelijke IP65
(DMX-uitgang)
Mannelijke IP65
(DMX-ingang)
