12

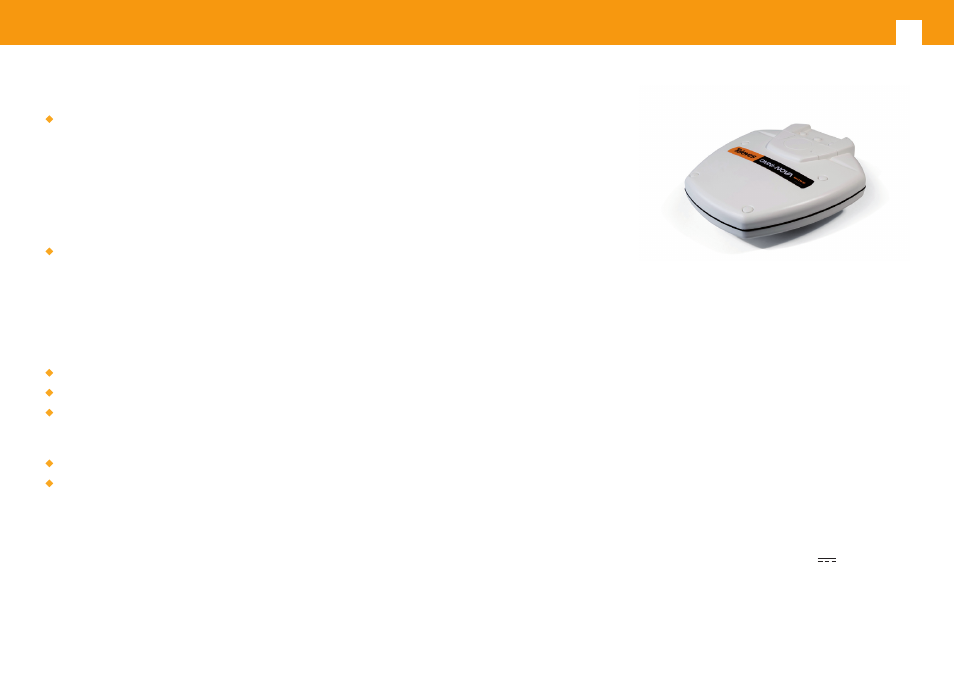

OMNINOVA BOSS
Características generales
Antena omni-direccional que permite recibir la
televisión con imágenes estables al movimiento.
Incorpora un novedoso sistema BOSS-Tech que
ajusta en cada momento, una vez activado, la se-
ñal de salida de la antena para que su nivel sea
correcto independientemente de las variaciones
de la señal debidas al movimiento o atravesar zo-
nas de poca cobertura.
Optimización máxima de la ganancia del ampli-
ficador:
- Mediante la amplificación selectiva de las ban-
das de frecuencia (FM, BI, BIII, UHF).
- Incorporando filtros rechazadores de señales
ajenas a la televisión, y en especial a las bandas
de telecomunicaciones marinas.
Permite la recepción de señales de radio AM.
Protegida frente a descargas atmosféricas.
Amplificador de UHF con tenología BOSS-Tech
que regula en cada momento el nivel de salida
de la antena.
Totalmente sumergible.
Kit completo, incluye todo lo necesario para su
instalación:
- Adaptador de red.
- Adaptador de mechero.
- Conector blindado tipo CEI.
- Conector tipo “F”.
- Módulo de control de la antena.
- Prolongador macho/hembra de 1,5 m para co-
nexión de la fuente al televisor.
- Soporte recto.
- Soporte en angulo.
Ubicación de la antena
Para montaje en vehículos elegir un lugar alejado
de cables eléctricos, motores, sistemas de alumbra-
do e instrumentos electrónicos (fig. 1).
Generalmente la ubicación más adecuada es cerca
de la parte frontal del vehículo, en el techo.
Para montaje en barcos, la premisa es situarla lo
más alta posible y lo más alejada que se pueda de
otras antenas y partes metálicas del barco.
Orientación
La antena es omnidireccional por lo que no necesi-
ta orientarse para su funcionamiento. Sin embargo
le recomendamos orientarla en el sentido contra-
rio al de la marcha del vehículo para que la antena
ofrezca la mínima resistencia al viento (fig. 2).
Ubicación del módulo de control
de la antena
Elija un lugar accesible en el interior del habitáculo
donde colocar este módulo de forma que esté pro-
tegido del calor, humedad, etc., procurando que la
longitud del cable desde la antena hasta el módu-
lo de alimentación no sea excesiva. Asimismo no
debe hacer dobleces ni mordeduras al cable (fig. 3).
Accesorios compatibles
Su sistema de montaje es compatible con la ma-
yoria de los soportes que dispongan de una base
en forma de tubo con un diámetro exterior máxi-
mo de 25 mm (fig. 4). El sistema de salida del ca-
ble por el interior del tubo, protege óptimamente
la conexión principal de la antena, tanto ante las
inclemencias climatológicas como ante golpes y
agresiones.
Esquema de la instalación
Siga el esquema de la figura 5 para su instalación.
Asegúrese de que la alimentación sea la correcta,
bien por medio del adaptador de red que incorpo-
ra, o bien a través del adaptador de mechero para
alimentación a baterías: 11 ... 16 V .
