1

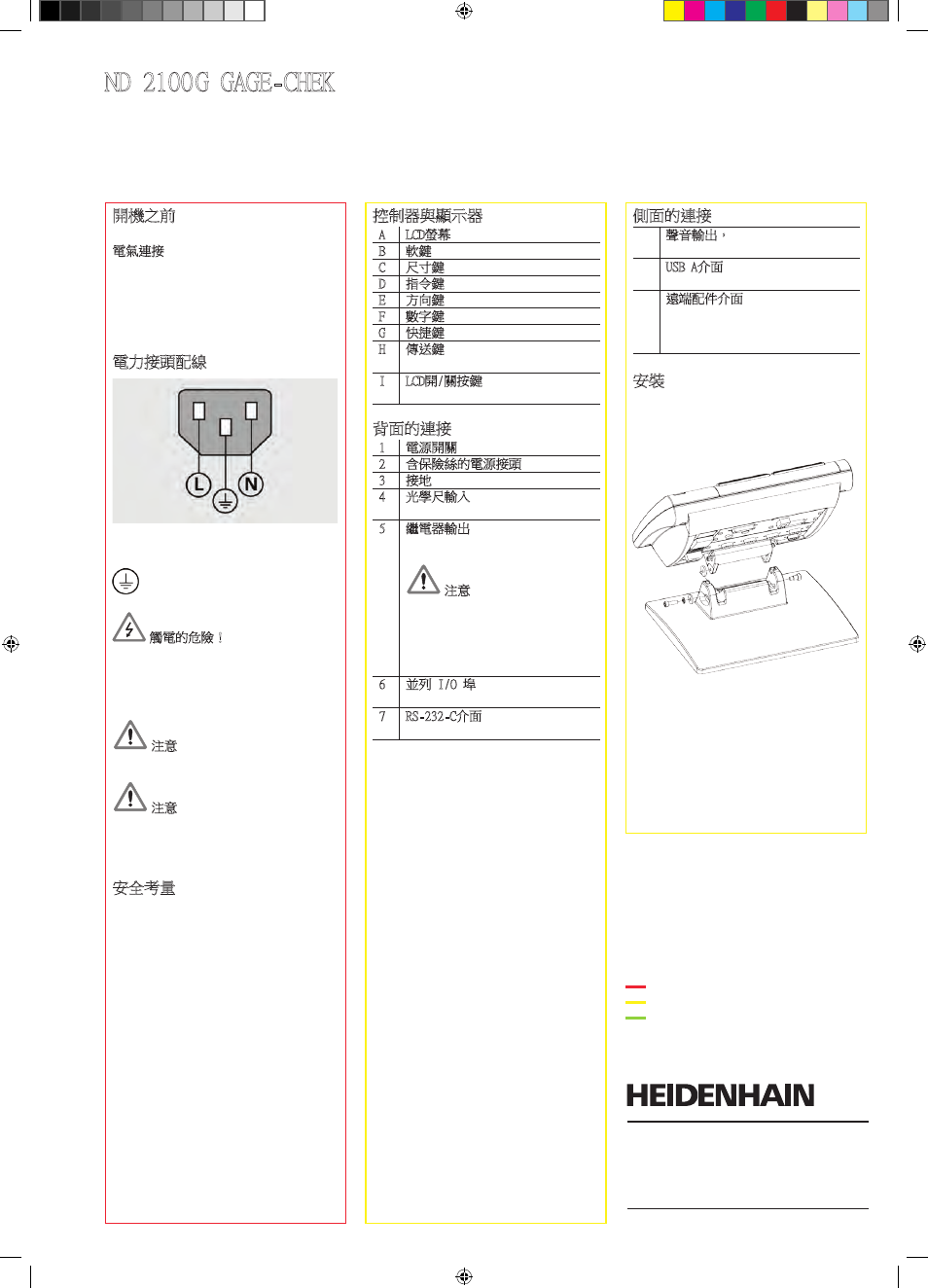

ND 2100 G GAGE-CHEK
Zhongwen (zh-TW)
設定
有關詳細說明，請參閱 www.heidenhain.de
開機之前
電氣連接
線電壓：
100 V~至240 V~
(–15 %至+10 %)
線頻率： 47 Hz至63 Hz
保險絲：
T1600 mA，250 V
5 x 20 mm
電力接頭配線
L： 線電壓(棕色)
N： 中性(藍色)
接地(黃色/綠色)
觸電的危險！
• 請勿開啟外殼。
• 切勿使用3線轉換2線式電源接頭，或
者中斷或拆離 ND 2100 G 的接地連
接。
注意
只有電氣技師可以更換電源線。
注意
在電源已開啟時，請勿將編碼器或其他
設備連接至ND 2100 G 。
安全考量
操作ND 2100 G若未確實遵守這些注意
事項，會造成設備損壞或人員受傷。不
過要知道，每家公司的安全規則都不相
同。若本指南內含教材與公司規則之間
有衝突，以較嚴格的規則為準。
控制器與顯示器
A LCD螢幕
B 軟鍵 變更至支援的功能。
C 尺寸鍵 顯示尺寸或圖形。
D 指令鍵 控制量測動作。
E 方向鍵 用於目錄導覽。
F 數字鍵 用於數值輸入。
G 快捷鍵 可以指定常用功能。
H 傳送鍵 將量測資料傳輸至
PC、USB印表機或USB隨身碟。
I LCD開/關按鍵 開/關LCD畫面或是
清除資料。
背面的連接
1 電源開關
2 含保險絲的電源接頭
3 接地(保護接地)
4 光學尺輸入 公式中數值輸入。
光學尺介面於購買時指定。
5 繼電器輸出 可以由ND 2100 G公式
控制輸出兩個繼電器開/關信號。
注意
• 最高額定電壓: 30 V
• 最高額定電流: 250 mA
• 最高負載電流: 500 mA
• 額定功率： 3 Watts
• 靜態接觸電阻: 0.20 Ohms
6 並列 I/O 埠 可以由ND 2100 G公
式控制讀/寫TTL準位。
7 RS-232-C介面，PC連線專用。 不
可為跳線式RS-232纜線。
側面的連接
8 聲音輸出，適用於3.5 mm耳機/喇
叭插頭，單耳，8 Ohm
9 USB A介面 ，用於連接印表機或
資料儲存裝置
10 遠端配件介面 RJ-45，適用於選
配的腳開關或鍵盤配件。 使用
RJ-45分配器就可同時使用兩種選
配的遠端配件。
安裝
ND 2100 G 用軸肩螺絲固定至安裝座或固
定臂的旋轉槽上，圖示為帽螺絲以及隨
附的墊片。
非常重要
請注意
供您參考
