113

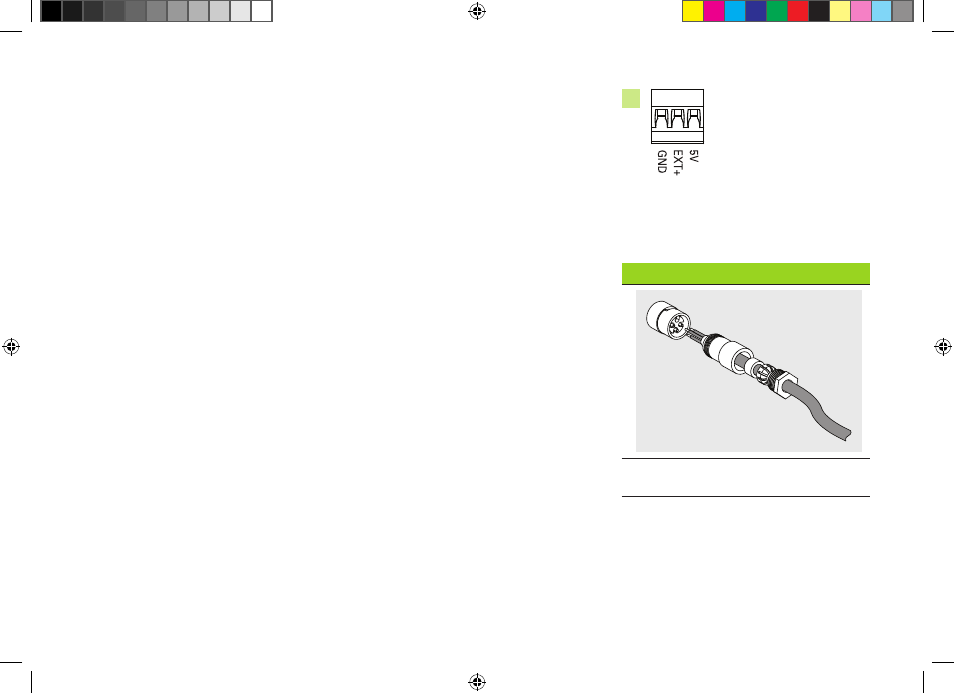

Ligar o conector de alimentação de bloco terminal I/O
O MSE 1401 (ID 747507-01) fornece uma ligação de bloco terminal para saída de potência
de 5 V, alimentação externa e GND para uso com saídas de relé. Consulte a secção
“Bloco terminal I/O” em 202 e “Saídas de relé” na página 204 para mais informações.
Para ligar o bloco terminal:
X X Verifique se a energia está desligada ou desconetada
X X Retire o conector terminal macho da ligação do módulo
X X Introduza os cabos de Ext+ e GND necessários nos seus respetivos terminais no
conector terminal macho com base nos requisitos de energia
X X Utilizando uma pequenas chave de fendas, apertes os parafusos localizados na parte
superior do conector
X X Introduza o conector de terminal macho na ligação do módulo
Ligar um conector M8
O MSE 1401 (ID 747507-02) inclui dois conectores macho M8 (ID 1071953-01) para
entradas de comutação e saídas de relé. É incluído um conector fêmea M8 (ID 1071955-
01) para saída de potência de 5 V, alimentação externa e GND para uso com saídas de
relé. Podem ser adquiridos conectores adicionais a partir da HEIDENHAIN. Ligue o
conector de alimentação de acordo com os requisitos de energia. Os conectores M8
precisam ser ligados a um cabo adequado. Consulte a secção sobre saídas de pinos do
conector de 3-pinos M8 na página 203, “Saídas de relé” e “Entradas de comutação” em
204 para mais informações.
Para ligar um conector M8:
X X Verifique se a energia está desligada ou desconetada
X X Ligue o conector de acordo com a ilustração apresentada no lado direito.
5
conector de alimentação
de bloco terminal I/O
Cabo de ligação M8
Secção transversal mín. de cabo:
0,24 mm
2
Secção transversal máx. de cabo:
0,35 mm
2
Ligar um conector M8
