Page 124
124

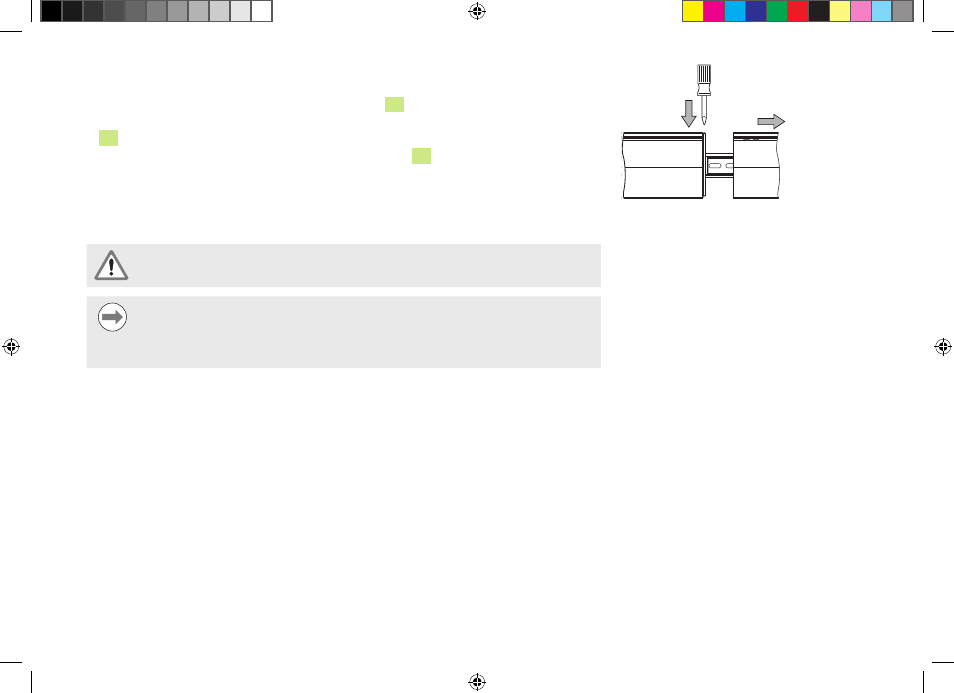

Demontaż modułu
X
X
odłączyć zasilanie wszystkich modułów zasilających w łańcuchu
X
X
Płaski śrubokręt włożyć do otworu szczelinowego 15 , który znajduje się u góry z lewej
strony na prawym module i w którym znajduje się zapadka, następnie wcisnąć zapadkę
3
lewego modułu, aby mógł on zostać wymontowany
X
X
Łagodnie przycisnąć w górę i przy sprężynę mocującą 18 nacisnąć w dół
X
X
Pod nieznacznym naciskiem w górę wychylić górną stronę modułu z szyny mocującej
X
X
Następnie nacisk w górę powoli zwolnić i moduł wyjąć z szyny mocującej
6. Instalacja
Odpowiedzialność za bezpieczeństwo systemu, w którym używane jest to
urządzenie, nosi monter lub instalujący ten system.
Wskazówka
Dokonywanie połączeń i rozłączeń wtykowych tylko przy wyłączonym
urządzeniu! Wewnętrzne elementy konstrukcji mogą w przeciwnym razie
zostać uszkodzone.
Demontaż modułu
