13
40 80
25
ML+27
6
M6
(M5)
M6
(M5)
50
ISO 4762 – M6
(ISO 4762 – M5)
ISO 4762 – M6
(ISO 4762 – M5)
35
ISO 7092 – 6
(ISO 7092 – 5)
ISO 4762 – M6 ISO 4032 – M6

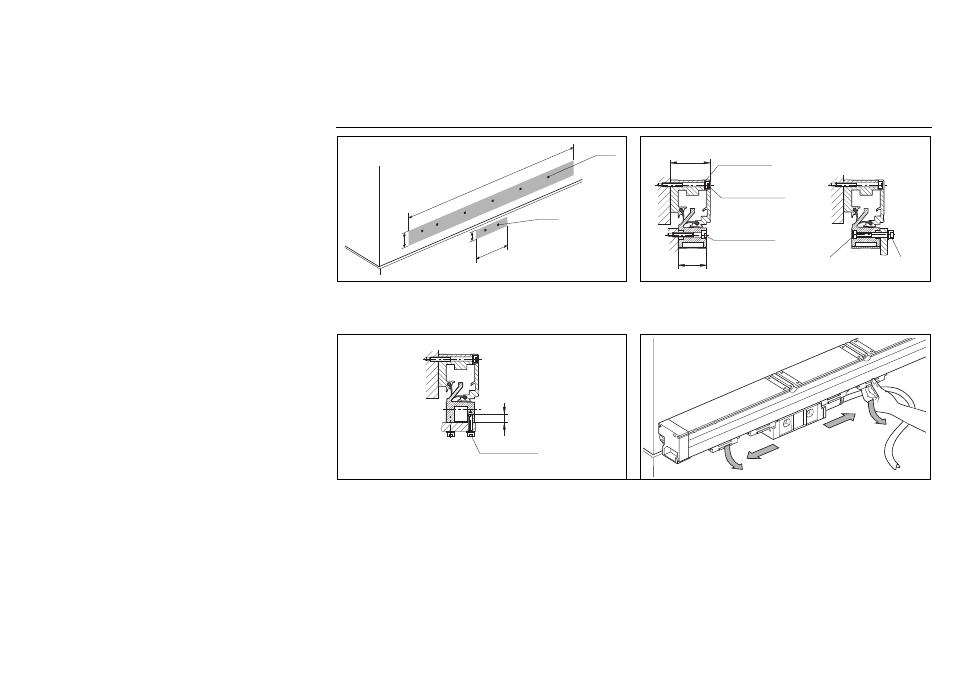

Mecanizar los taladros y las
roscas. La superficie de montaje
debe estar libre de pintura. Drill and tap fixing holes. Remove
paint from mounting surface. Fijar la regla.
No apretar fuertemente los
tornillos. Secure the encoder.
Attach screws loosely.
8
ISO 4762 – M5
Posibilidad de montaje en la tapa
del cabezal. No apretar
fuertemente los tornillos. Mounting possibility on the cover
of the scanning unit. Attach
screws loosely. Separar el seguro de transporte
del cabezal y extraerlo. Slide shipping braces away from
scanning unit and remove them.
Sujeción de la regla Mounting
