Block diagram – Laney IRT-X User Manual

Page 17

Advertising
background image

1

3

2

1

3

2

COMBI INPUT

INPUT LEVEL

Peak

INTERNAL
HF DRIVER

Peak

VOLUME

BASS

TREBLE

INSERT SEND

LEFT RETURN

MONO /

RIGHT RETURN

LINE OUT

AMPLIFIER INPUT

LOAD OUT

MIC

LINE

MONO /

STEREO

AUX IN

GND

LIFT

30Hz

EQ

LIMITER

INTERNAL
WOOFER

PASSIVE
2 WAY
CROSSOVER

PROTECTION

CIRCUIT

200W CLASS D

POWER AMPLIFIER

EXTERNAL SPEAKER

DIRECT OUT

Ø

EMLATION

DIRECT SOURCE

FX

EMULATED

DIRECT

GND

LIFT

EMULATION

BYPASS

1 X 12
4 X 12

180

0

>10W
<10W

ATTENUATION

Ʃ

+
_

+
_

SWITCH MODE

PSU

VOLUME

SPEAKER SELECT

MAINS SWITCH

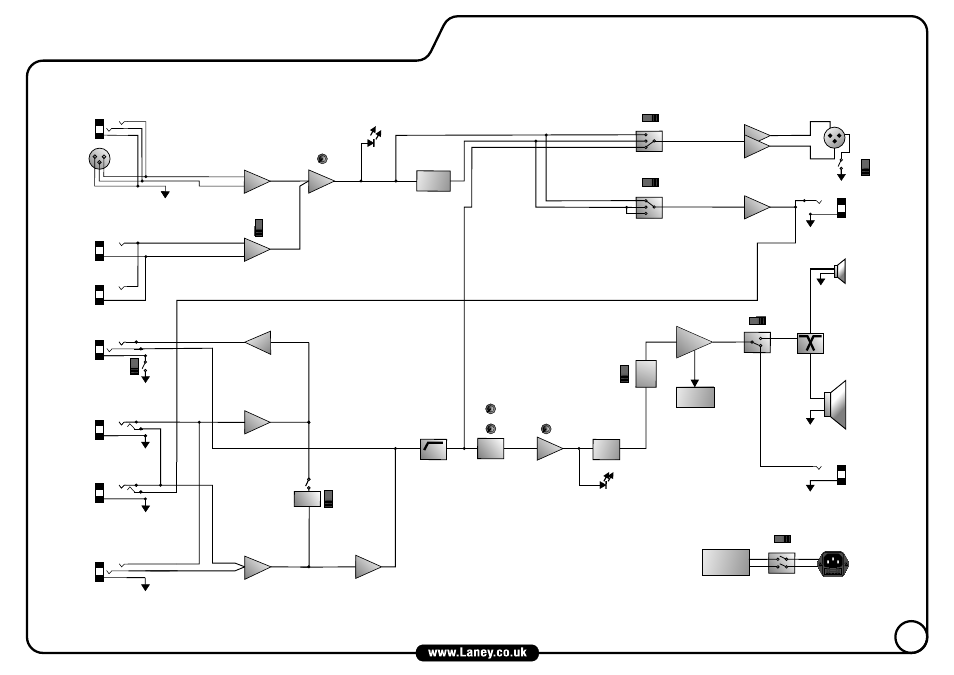

BLOCK DIAGRAM
