CH AT DE
Schultergurt befestigen
• Befestigen Sie den Karabinerhaken
des Schultergurtes (12) an der
Tragöse (13) am Teleskopstiel des
Gerätes.
Schwert montieren
• Lösen Sie die Schwertbefestigungs-
schraube (4) und nehmen Sie die
Kettenradabdeckung (6) ab.
• Legen Sie das Schwert (2) mit der
mittigen Längsfräsung über die mittige
Schwertführung (16).
Sägekette montieren
• Legen Sie die Sägekette (1) so aus,
dass die angeschrägten Schnittkanten
der Kettenglieder im Uhrzeigersinn
ausgerichtet sind.
• Vergleichen Sie mit der
Detailabbildung.
• Setzen Sie die Sägekette (1) in die
Nut des Schwertes (2) und auf das
Kettenrad (18).
Zur Erleichterung der Montage position-
ieren Sie den Kettenspannstift (21) durch
Drehen des Kettenspanners (5) vor dem
Aufsetzen der Kettenradabdeckung (6) bis
zum Anschlag in Richtung Schwertbe-
festigungsschraube (4)
• Setzen Sie die Kettenradabdeckung
(6) wieder auf und verschrauben Sie
die Schwertbefestigung (4).
• Die Schwertbefestigungsschraube (4)
ist lediglich mit leichter Handkraft an-
zuziehen.
• Die Bohrung (20) im Schwert (2) ist
die Aufnahme des Kettenspannstiftes
(21).
• Das Gewinde (19) ist die Aufnahme
für die Schwertbefestigungsschraube
(4).
Achten Sie auf die Positionierung
des Kettenspannstiftes (21) in der
Bohrung (20) im Schwert (2). Der
Kettenspannstift (21) muss
vollständig in die Bohrung (20)
eintauchen.
Sägekette spannen
Die Spannung der Sägekette (1) ist wich-
tig für Ihre Sicherheit und die Funktion
des Hochentasters. Eine richtig ge-
spannte Sägekette (1) erhöht die Lebens-
dauer Ihres Gerätes.
• Die Sägekette (1) ist richtig gespannt,
wenn sie sich ohne durchzuhängen
mit der Hand (Schutzhandschuhe
tragen) um das Schwert (2) ziehen
lässt.

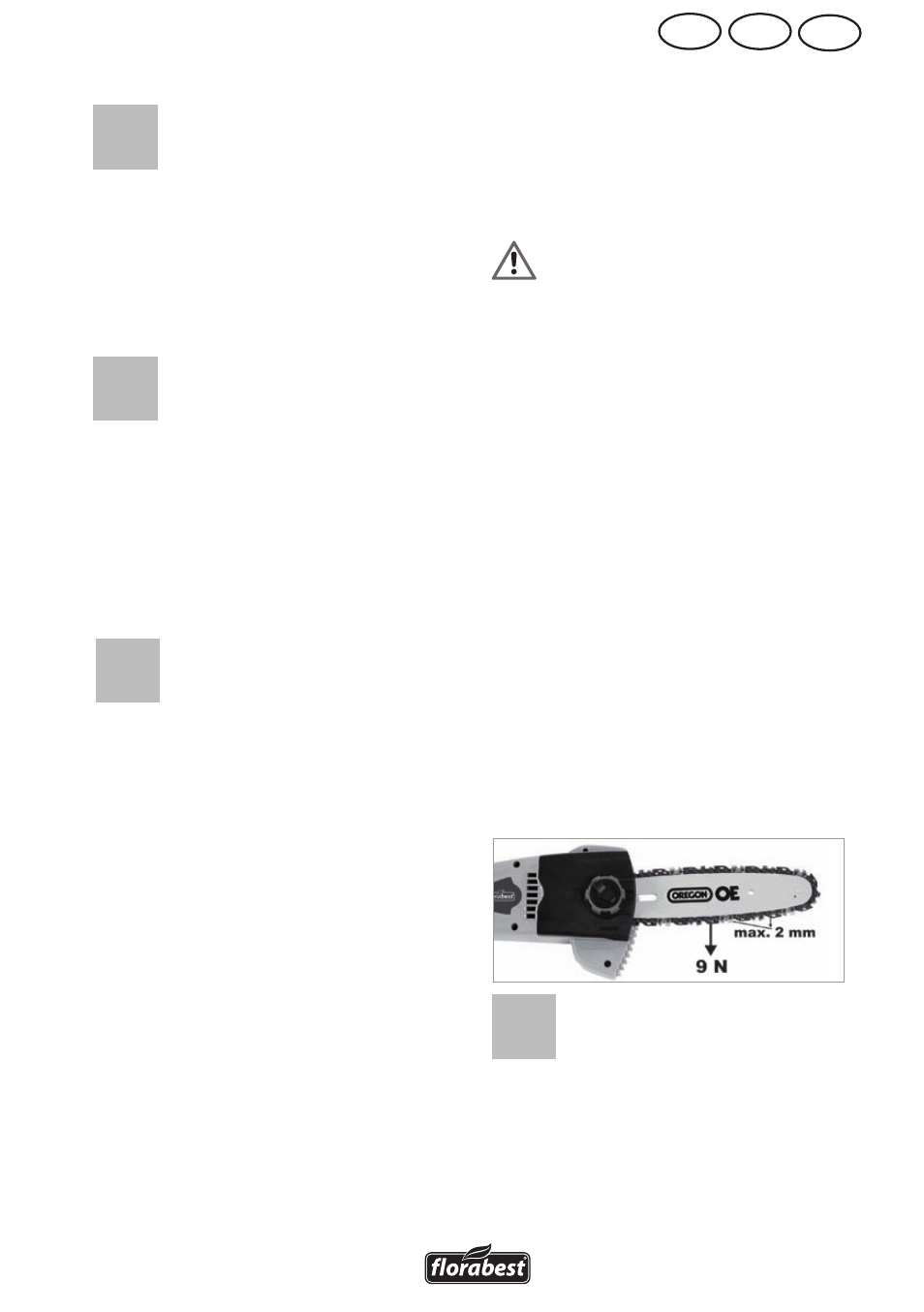

• Beim Ziehen an der Sägekette (1)
mit 9 N (ca. 1 kg) Zugkraft sollten
Sägekette (1) und Schwert (2) nicht
mehr als 2 mm Abstand haben.
• Drehen Sie die Schwertbefestigungs-
schraube (4) gegen den Uhrzeiger-
sinn, um das Schwert (2) leicht zu
lösen.
• Die Spannung der Sägekette (1) regu-
lieren Sie über den Kettenspanner (5).
