30
Montagem
FGW 84 A1
PT

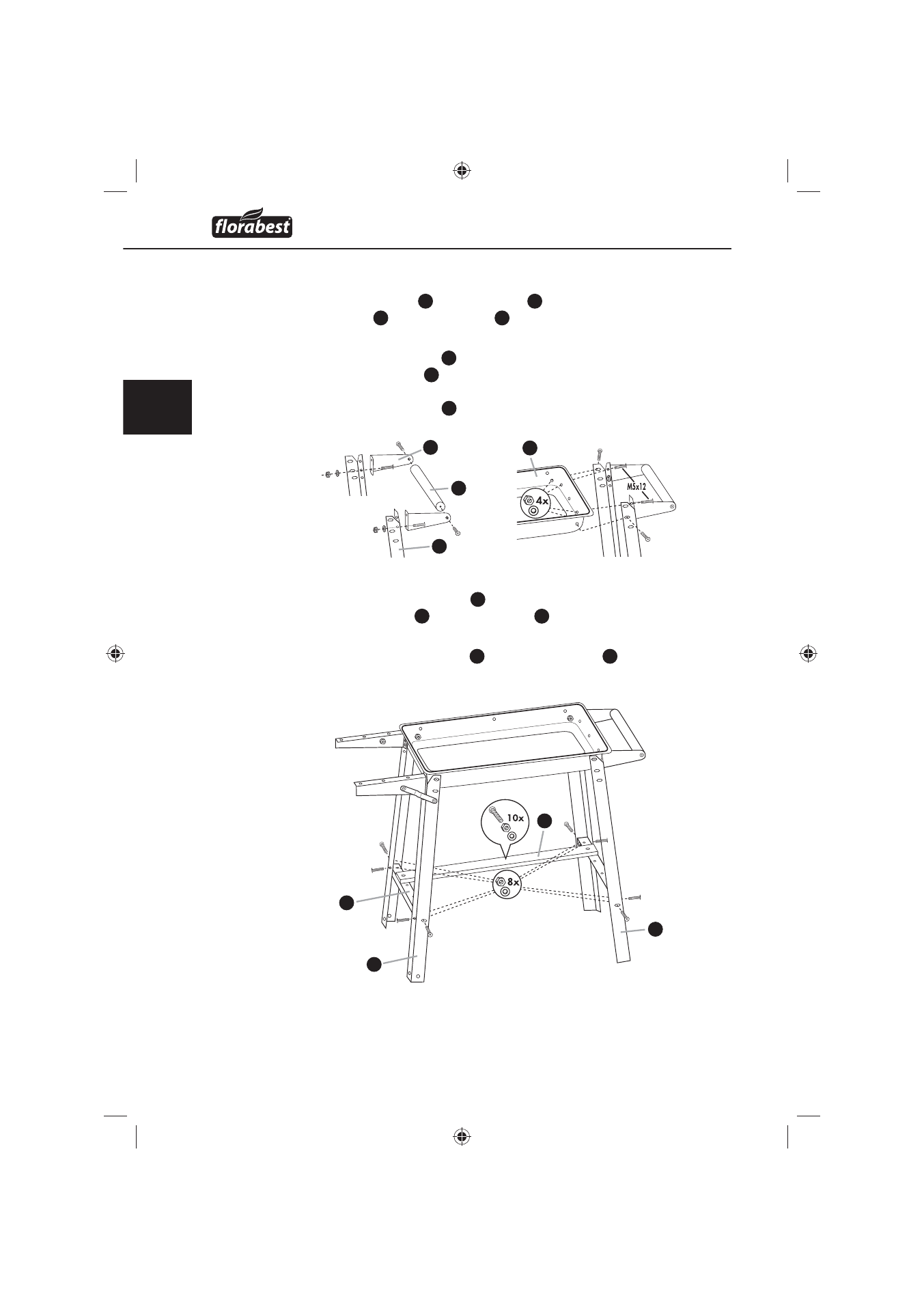

Passo 2
Monte os manípulos ♦ 8 e traves verticais 9 , como descrito no passo 1.
Fixe a pega 7 entre os manípulos 8 e aparafuse estes com parafusos
para madeira Ø4x10.
Monte as traves verticais ♦ 9 com a pega colocada do lado direito na
bandeja para carvão 6 com M5 x 12 parafusos, arruelas planas Ø5.4,
M5 x 10 parafusos e porcas M5. Para tal, é necessário o orifício superior
das traves para as rodas
9 .
M5x10
M5x10
Passo 3
Coloque as traves transversais ♦ 10 , com os 5 orifícios para cima, entre as
traves para as rodas 14 e as traves verticais 9 . Aperte-as através de arruelas
planas de Ø5.4, M5x10 parafusos e porcas M5.
Fixe as cinco tábuas de apoio ♦ 11 às traves transversais 10 . Aparafuse-as
com as arruelas planas Ø5.4, M5x12 parafusos e porcas M5.
8
7
9
6
10
14
11
9
