31
Montagem
FGW 84 A1
PT

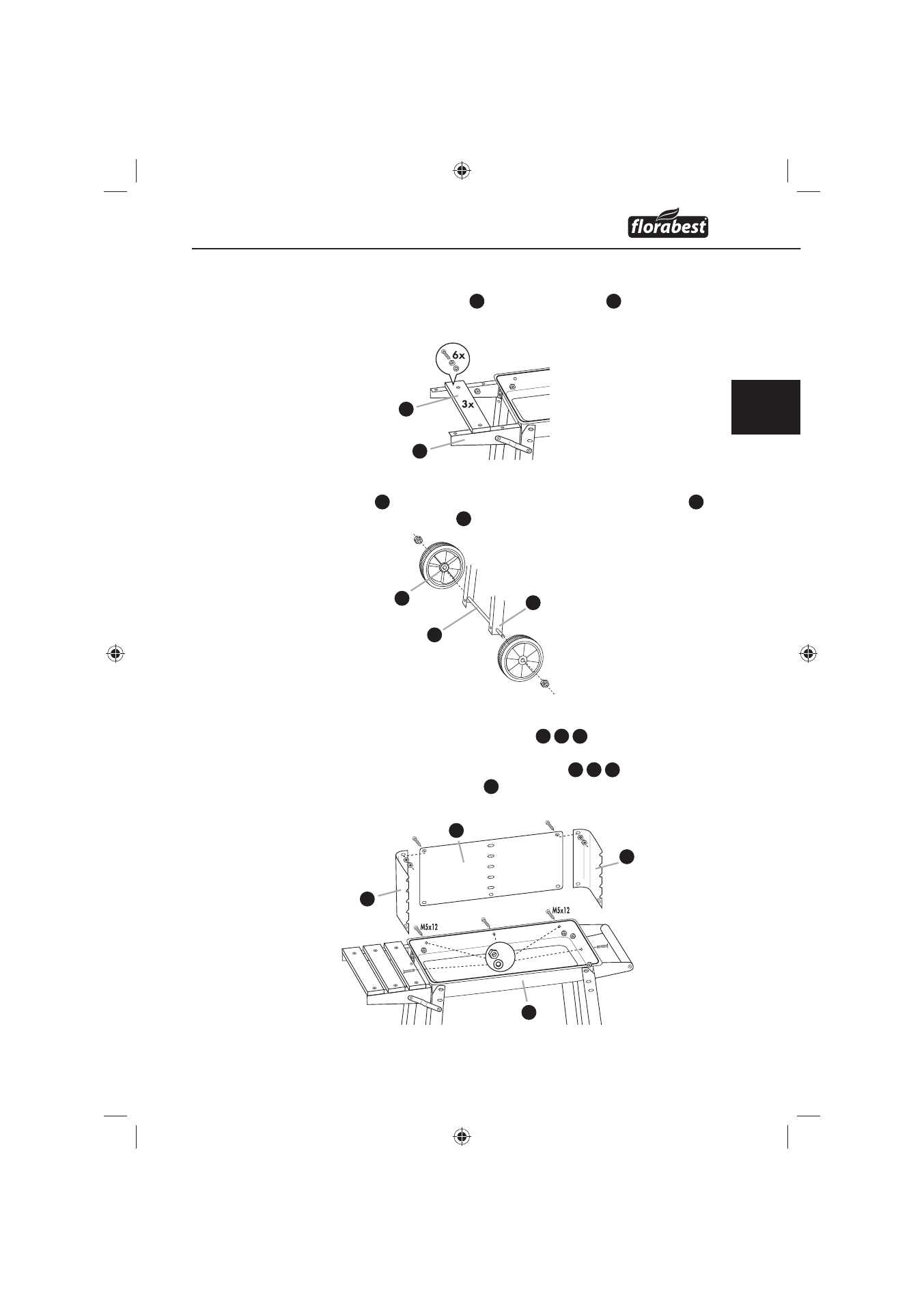

Passo 4
Monte as três tábuas de apoio ♦ 17 nos suportes de apoio 15 com as arruelas
planas Ø5.4, M5x12 parafusos e porcas M5.
Passo 5
Insira o eixo ♦ 13 através dos orifícios inferiores das traves para as rodas 14
e fi xe-o às rodas colocadas 12 com porcas autoblocantes M8.
Passo 6
Fixe as peças de protecção contra o vento ♦ 2 3 4 com 2 parafusos
M5x10, arruelas planas Ø5.4 e porcas M5 (apenas em cima). De seguida,
aparafuse as peças de protecção contra o vento
2 3 4 , a partir do
interior, na bandeja para carvão 6 através de arruelas planas Ø5.4,
2 M5x12 parafusos, 3 M5x10 parafusos e porcas M5.
5x
17
15
12
13
14
2
3
4
6
