32 LSHB 150 A1
IT
CH
Connessione elettrica
AVVISO
Questo apparecchio corrisponde alla classe di protezione I.
► Il conduttore neutro (verde/giallo) dev'essere connesso a quello
contrassegnato
.
♦ Disattivare il circuito elettrico e bloccarlo per evitarne la riattivazione.
♦ Svitare le quattro viti della cassetta di connessione sul retro dell'apparecchio
e rimuovere il coperchio.
♦ Far passare prima un cavo attraverso il passacavo nella cassetta di connes-
sione e fi ssarlo allo scarico di trazione
9 presente.
♦ Connettere il cavo con il morsetto di connessione così come visualizzato
nello schema di connessione.
♦ Ricollocare il coperchio della cassetta di connessione e riavvitarlo saldamente.
♦ Riaccendere l'alimentazione elettrica.
N L
X
Conduttore marrone o nero (L)
Conduttore blu (N)
Conduttore verde/giallo (
)

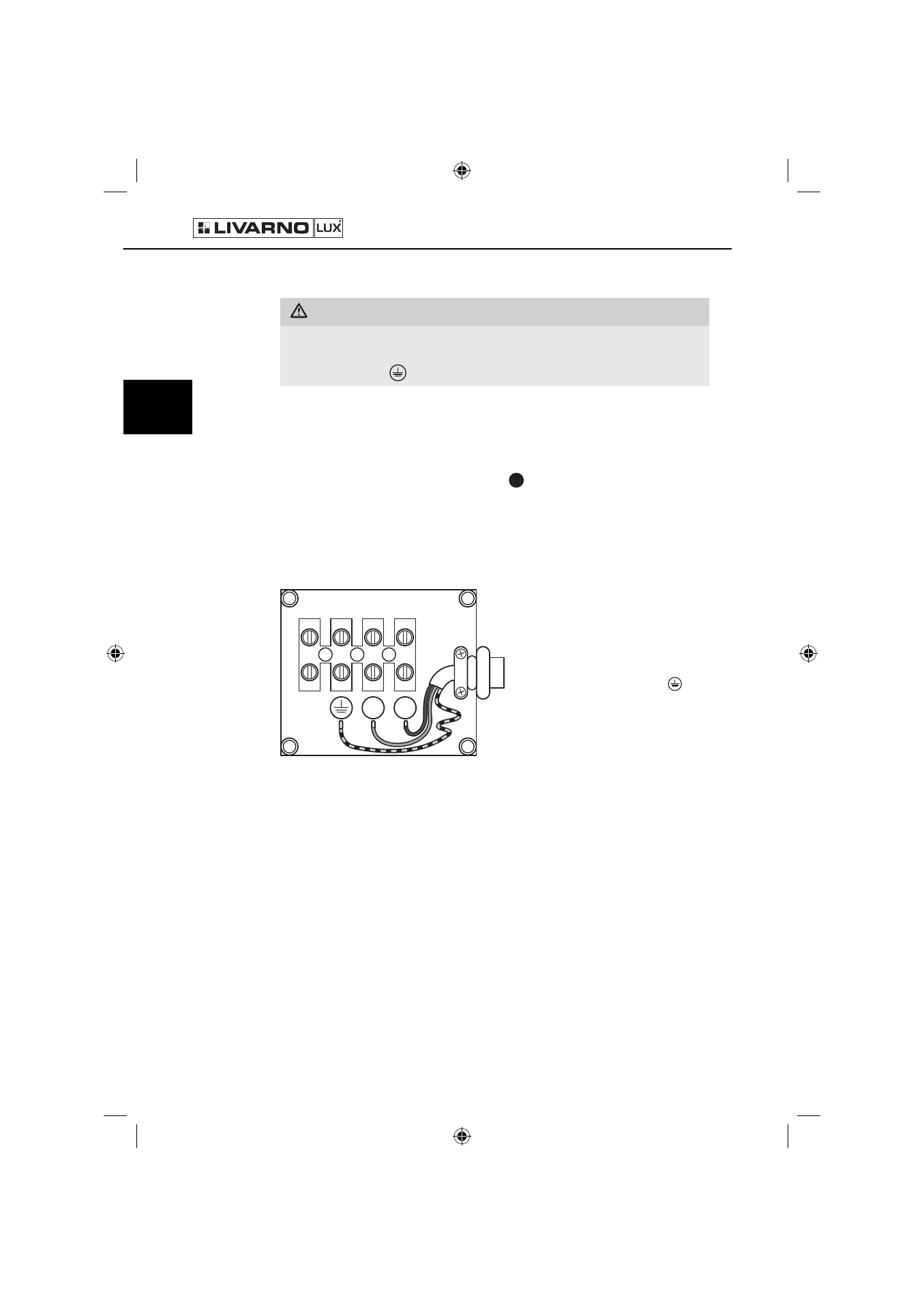

Ill. schema di connessione
