FIG. 8A
www.themdsports.com 1425607
9
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.8

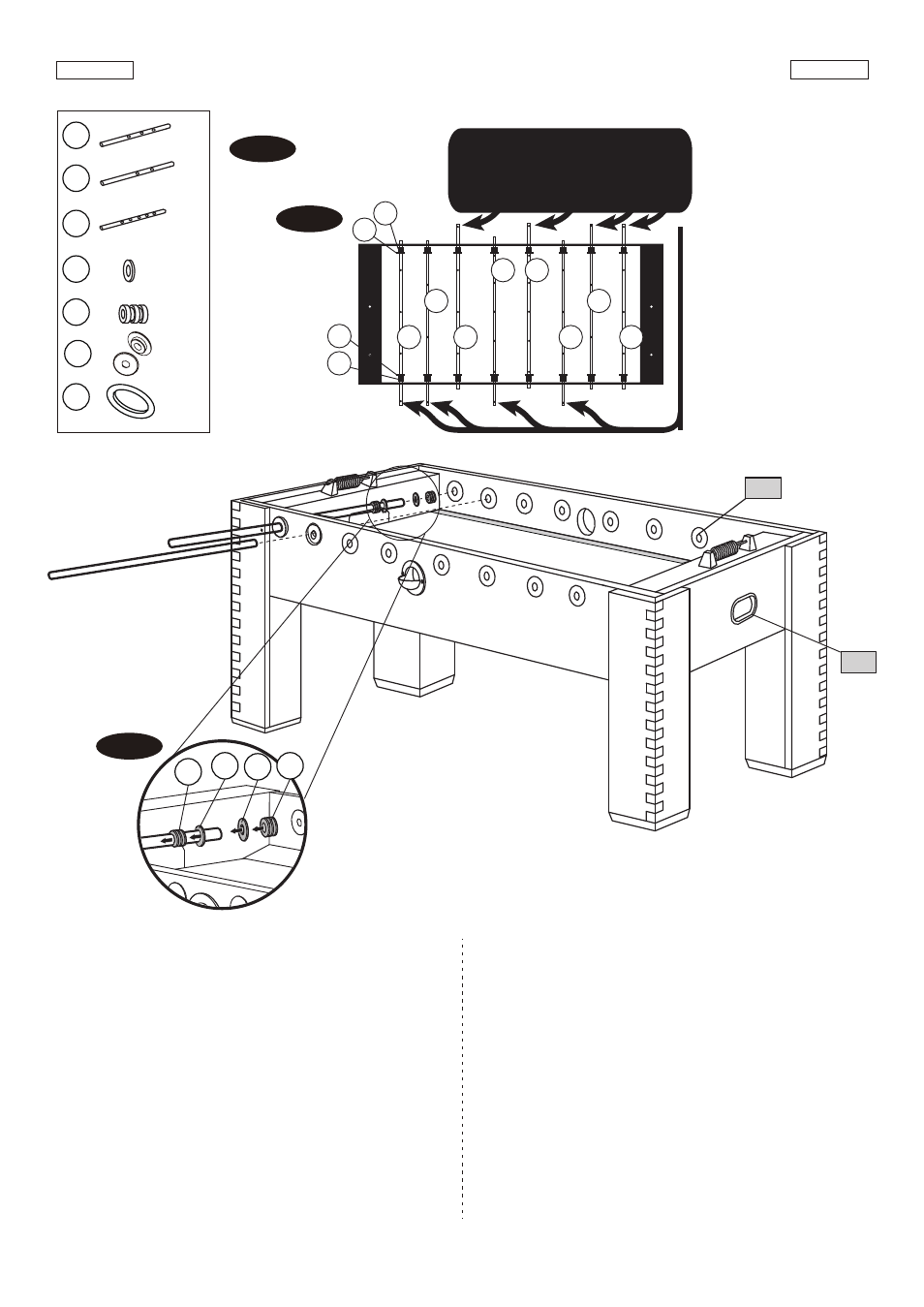

15. Slide the Rods (#11-13) through the Rod Bushings
(#P2) on one Side Apron in the order as shown
in FIG. 8A.
Note: The player Rods have a hole at their end
where the Handles will go.
16. Place the Rod Washers (#14), Rod Bumpers (#15) onto
the Player Rods (#11, #12 and #13) in the order as
shown in FIG. 8 and 8A.
17. Now insert the Player Rods through the bushings on
the other side of the Aprons (at the other side of
the table).
FIG.8
15. Deslice las Barras (#11-13) por Los Cojinetes de
Barra (#P2) sobre un Delantal Lateral según el
orden como mostrado en la FIG. 8A.
Nota:Las Barras de Jugador hay un agujero en su
parte final donde coloque las Manijas.
16. Coloque los Arandelas de Barra (#14), Bómpers de Barra
(#15) sobre las Barras de Jugador (#11, #12 & #13) según
el orden como mostrado en la FIG. 8 & 8A.
17. Ahora inserte las Barras de Jugador por el pasamuro
sobre el lado del Delantal (en el otro lado de la mesa).
12 12
11 11 11 11
13 13
15
15
14
14
11
12
X 4
X 2
FIG. 8
13 X 2
14 X 16
15 X 16
P3 X 2
NOTE:
Hole at the end of Rod designates
handle location. See Arrow Location Below.
/ Nota:
Agujero en el final de Barra se
designa la posición de manija. Vea la Siguiente
Posición de Flecha.
P2 X 16
FIG. 8B
15
15 14 14
P2
P3
