Eseguire misurazione di corrente
�
I circuiti di misura ed i puntali di misura possono essere toccati sol-
tanto dalle impugnature previste. Evitare il contatto con i puntali
di misura.
�
Con tutti i lavori devono essere osservati le rispettive norme antinfor-
tunistiche dell’industriale istituto d’assicurazione contro gli infortuni
sul lavoro per impianti elettrici e mezzi di produzione.
�
Prima di cambiare funzionalità o campo di misura occorre togliere la
pinza dall’ogetto da controllare.

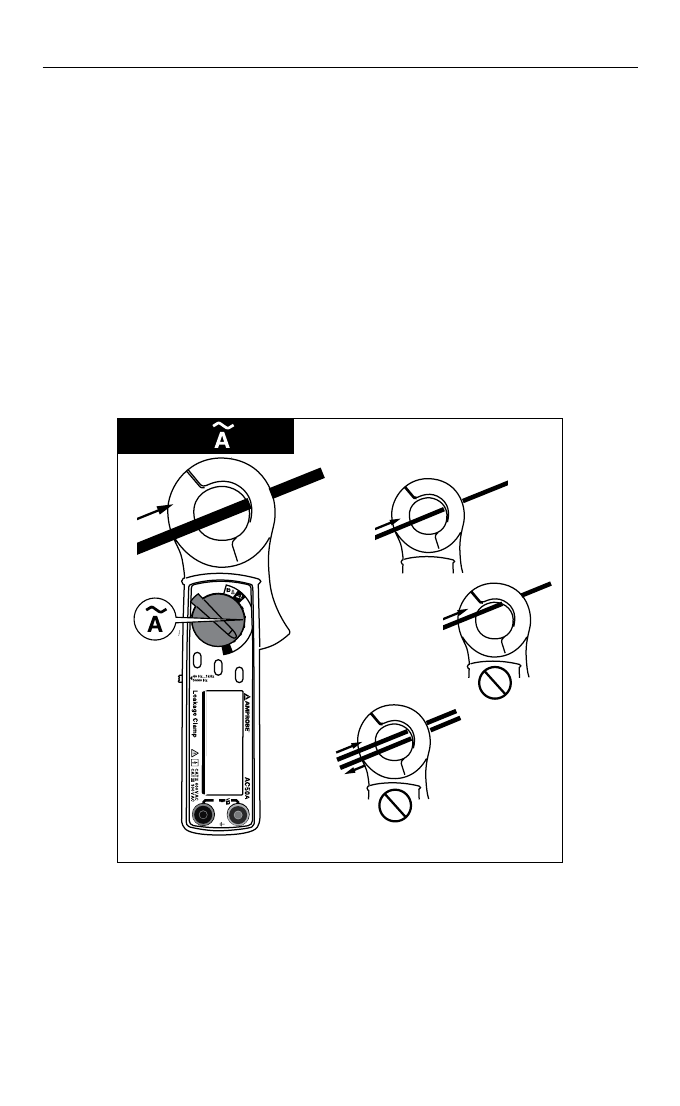

1) Impostare il selettore del tipo di misura (2) secondo la corrente su
posizione “60 A;/40 A;/4 A;/400 mA;/40 mA;”.
2) Aprire la pinza amperometrica e stringere il conduttore di corrente.
Prestare attenzione che la pinza stringe completamente ilconduttore
di corrente e che non ci sia un intraferro.
Con misurazione scorretta la visualizzazione è subito pari a zero dal
momento che secondo la prima legge di Kirchhoff, la somma di tutte le
crrenti è subito pari a zero. Tuttavia è possibile con questa disposizione
di misura di misurare con una sensibile pinza amperometric la corrente
dispersa dell’utenza.
