6

S

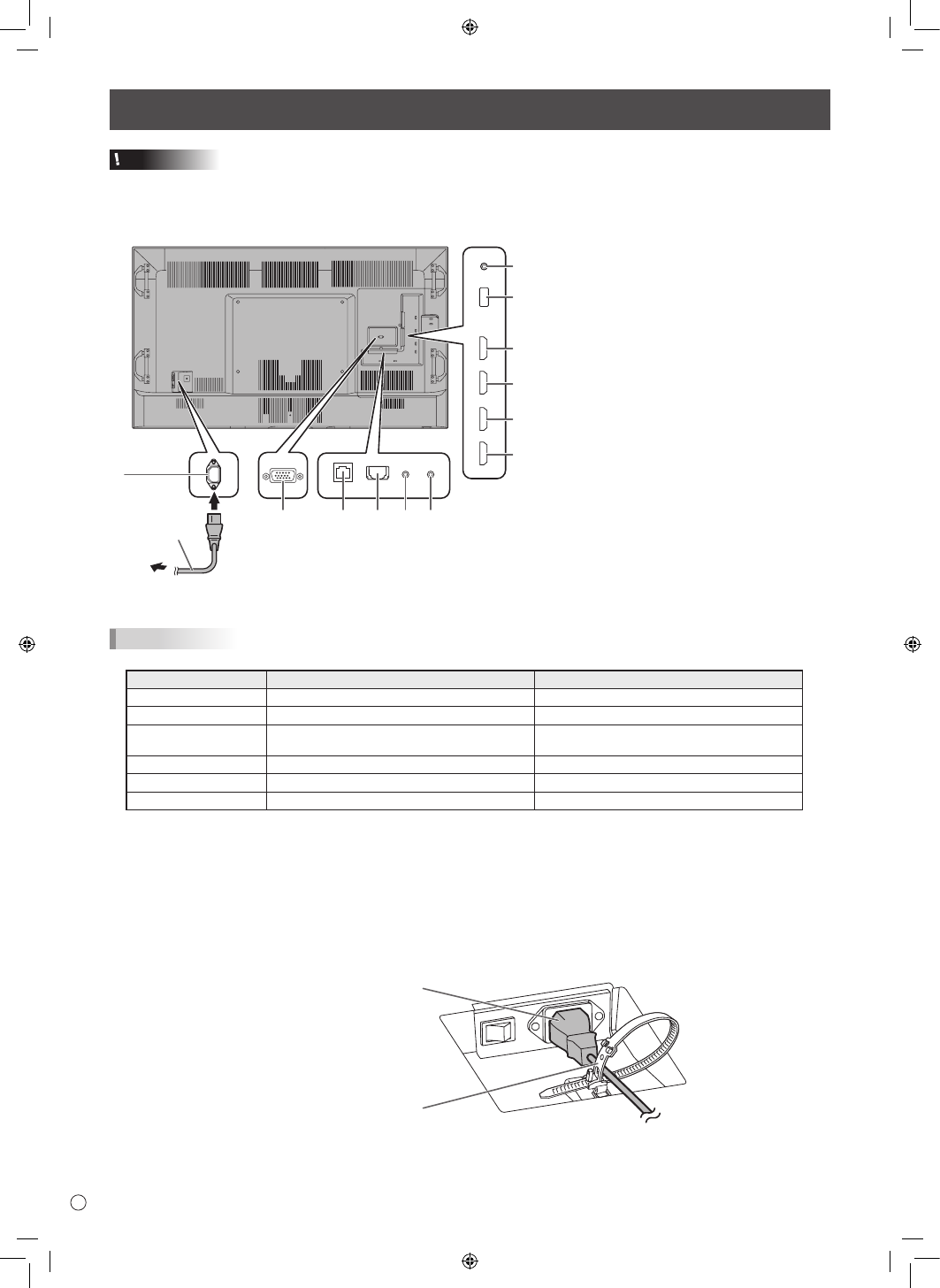

Conexiones

7

8

9

10

11

12

5

4

6

2

3

1

Para toma de alimentación

Cable de

alimentación

(suministrado)

CONSEJOS

• A continuación se muestran los terminales de entrada de vídeo y audio para cada modo de entrada.

Modo de entrada

Vídeo

Audio

HDMI1

Terminal de entrada HDMI1

Terminal de entrada HDMI1

HDMI2

Terminal de entrada HDMI2

Terminal de entrada HDMI2

HDMI3

Terminal de entrada HDMI3

Terminal de entrada HDMI3/Terminal de

entrada Audio *

HDMI4

Terminal de entrada HDMI4

Terminal de entrada HDMI4

D-SUB

Terminal de entrada PC D-sub

Terminal de entrada Audio *

MULTIMEDIA

Puerto USB / Memoria interna

Puerto USB

* Si utiliza el terminal de entrada de audio, defina la opción AUDIO SELECT <SELECCIÓN DE AUDIO> de INPUT SELECT

<SELECCIÓN DE ENTRADA> en el menú SETUP <INSTALACIÓN>.

• Los términos HDMI y HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas registradas de HDMI

Licensing, LLC en EE. UU. y otros países.

• MHL, el logotipo de MHL y Mobile High-Definition Link son marcas comerciales o marcas comerciales registradas de MHL,

LLC en los Estados Unidos y otros países.

• Cuando instale el monitor en la orientación horizontal, asegúrese de fijar el cable de alimentación (suministrado) en el

acoplamiento de abrazadera para cable mediante la abrazadera para cable suministrada (para el cable de alimentación).

Cuando fije el cable de alimentación, tenga cuidado y no someta a tensión el terminal del cable de alimentación. No doble

excesivamente el cable de alimentación.

Cable de alimentación

(suministrado)

Abrazadera para cable

(para el cable de alimentación)

1. Terminal de entrada de corriente

2. Terminal de entrada PC D-sub

3. Terminal de LAN

4. Terminal (óptico) de salida de audio

digital

5. Terminal de entrada Audio

6. Terminal CONTROL

(Terminal de entrada RS-232C)

7. Terminal del auricular

8. Puerto USB

9. Terminal de entrada HDMI1

(Compatible ARC)

10. Terminal de entrada HDMI2

11. Terminal de entrada HDMI3

12. Terminal de entrada HDMI4

(Compatible HDCP2.2, Compatible MHL)

Precaución

• Asegúrese de apagar el interruptor primario y desconectar el enchufe de la toma de corriente antes de conectar/desconectar

los cables. Asimismo, lea el manual del equipo que desea conectar.

• Tenga cuidado de no confundir el terminal de entrada con el terminal de salida al conectar los cables. La inversión accidental

de los cables conectados a los terminales de entrada y salida podría causar malfuncionamientos y otros problemas.
