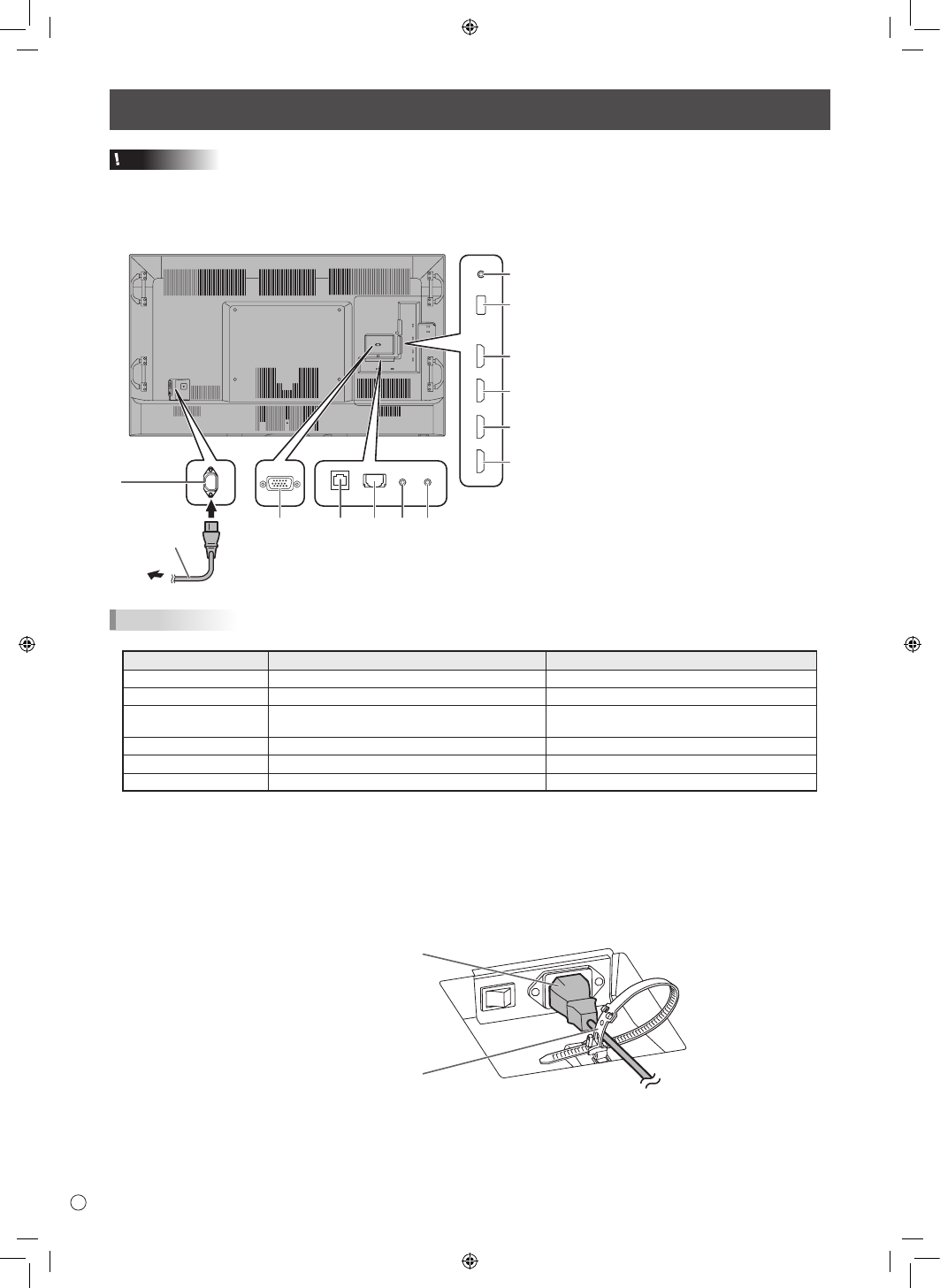

Anschlüsse
Vorsicht
• Schalten Sie unbedingt den Hauptnetzschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder
abziehen. Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.
• Verwechseln Sie beim Anschließen nicht die Signaleingänge mit den Signalausgänge. Dies könnte zu Fehlfunktionen und
anderen Problemen führen.
7
8
9
10
11
12
5 4 6 2 3
1
Zur Wandsteckdose
Netzkabel
(im Lieferumfang
enthalten)
TIPPS
• Video- und Audioeingangsanschlüsse für die einzelnen Eingangsmodi werden nachfolgend dargestellt.
Eingangsmodus Video Audio
HDMI1 HDMI1-Eingangsanschluss HDMI1-Eingangsanschluss
HDMI2 HDMI2-Eingangsanschluss HDMI2-Eingangsanschluss
HDMI3 HDMI3-Eingangsanschluss
HDMI3-Eingangsanschluss/
Audio Eingangsanschluss *
HDMI4 HDMI4-Eingangsanschluss HDMI4-Eingangsanschluss
D-SUB PC D-Sub-Eingangsanschluss Audio Eingangsanschluss *
MULTIMEDIA USB-Buchse/Int. Speicher USB-Buchse
* Wenn Sie den Audioeingangsanschluss verwenden, stellen Sie die AUDIO SELECT <AUDIO AUSWAHL> der INPUT SELECT
<EINGANGSWAHL> im Menü SETUP <KONFIG.>.
• Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene
Marken von HDMI Licensing, LLC in den Vereinigten Staaten und anderen Ländern.
• MHL, das MHL-Logo und Mobile High-Definition Link sind in den USA und in anderen Ländern Warenzeichen bzw. geschützte
Warenzeichen von MHL, LLC.
• Wird der Monitor in horizontaler Ausrichtung installiert, achten Sie darauf, dass das Netzkabel (im Lieferumfang enthalten)
mithilfe der Kabelklammer an der Befestigung der Kabelklammer (für Netzkabel) befestigt wird. Beim Befestigen des Netzkabels
darauf achten, dass das Terminal des Netzkabels nicht belastet wird. Das Netzkabel nicht zu stark biegen.
Netzkabel (im Lieferumfang
enthalten)
Kabelklammer (für Netzkabel)
1. Netzsteckerbuchse
2. PC D-Sub-Eingangsanschluss
3. LAN-Anschluss
4. Digitaler Audio-Ausgangsanschluss (optisch)
5. Audio Eingangsanschluss
6. CONTROL-Anschluss
(RS-232C-Eingangsanschluss)
7. Kopfhöreranschluss
8. USB-Buchse
9. HDMI1-Eingangsanschluss (ARC kompatibel)
10. HDMI2-Eingangsanschluss
11. HDMI3-Eingangsanschluss
12. HDMI4-Eingangsanschluss
(HDCP2.2 kompatibel ,MHL kompatibel)
