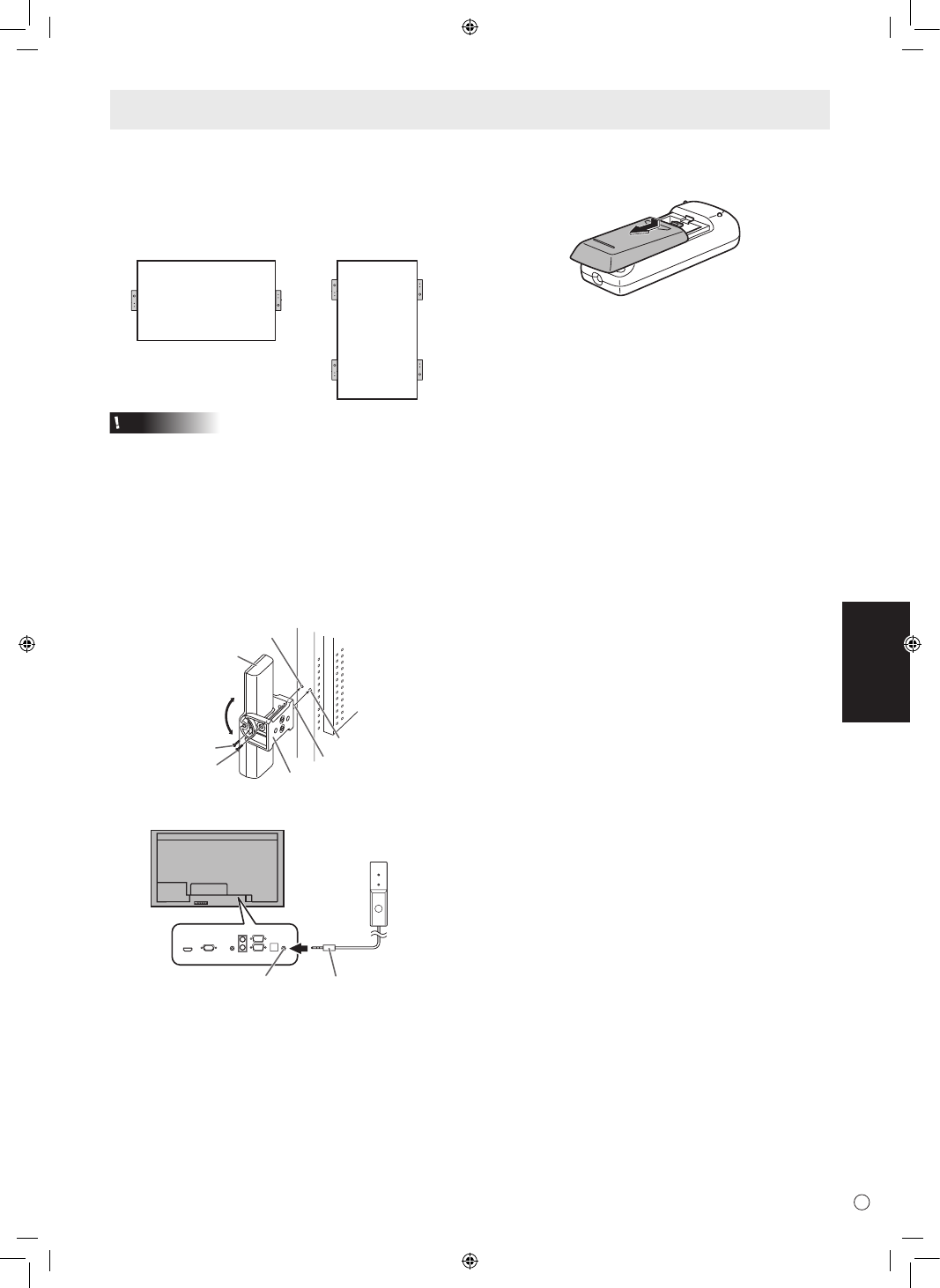

n Anschluss der Steuerungseinheit (optional)
Wenn Sie den Monitor mit der Fernbedienung steuern möchten,
benötigen Sie die Steuerungseinheit PN-ZR01 (optional).
Befestigen Sie den Fernbedienungssensor wie in der
folgenden Abbildung gezeigt. (Rechte Seite empfohlen)
Monitor in horizontaler
Ausrichtung
Monitor in vertikaler
Ausrichtung
Vorsicht
• Schalten Sie den Netzschalter beim Anschließen des
Fernbedienungssensors aus.
• Die Monitore müssen über RS-232-Kabel in Serie
miteinander verbunden sein.
1. Führen Sie den Verdrehsicherungsvorsprung des
Befestigungswinkels in die Verdrehsicherungsöffnung
am Monitor ein.
2. Sichern Sie die Neigungsöffnung für die Halterung am
Monitor mit der Befestigungsschraube.
3. Stellen Sie die Neigung des Fernbedienungssensors ein
und befestigen Sie ihn mit der Befestigungsschraube, damit
er die Signale von der Fernbedienung gut empfangen kann.
Verdrehsicherungsvorsprung
Neigungseinstellung
Verdrehsicherungsöffnung
Befestigungswinkel
Befestigungsschraube
(kurz)
Fixierschraube
Gehäuse für
Fernbedienungssensor
Neigungsöffnung für die Halterung
4. Schließen Sie das Verbindungskabel für den
Fernbedienungssensor am Anschluss für die Steuereinheit an.
Verbindungskabel Anschluss für Steuerungseinheit
Gehäuse für
Fernbedienungssensor
Einlegen der Batterien
1. Drücken Sie leicht auf den Batteriefachdeckel und schieben
Sie ihn in die Richtung des Pfeils.
2. Beachten Sie die Anweisungen im Fachinneren und legen
Sie die Batterien (2 Mignon-Batterien (AA), im Lieferumfang
des PN-ZR01 (optional) enthalten) richtig ein (auf die Plus-
(+) und Minus- (-) Seite achten).
3. Schließen Sie die Abdeckung.
Anschlüsse
