10
9

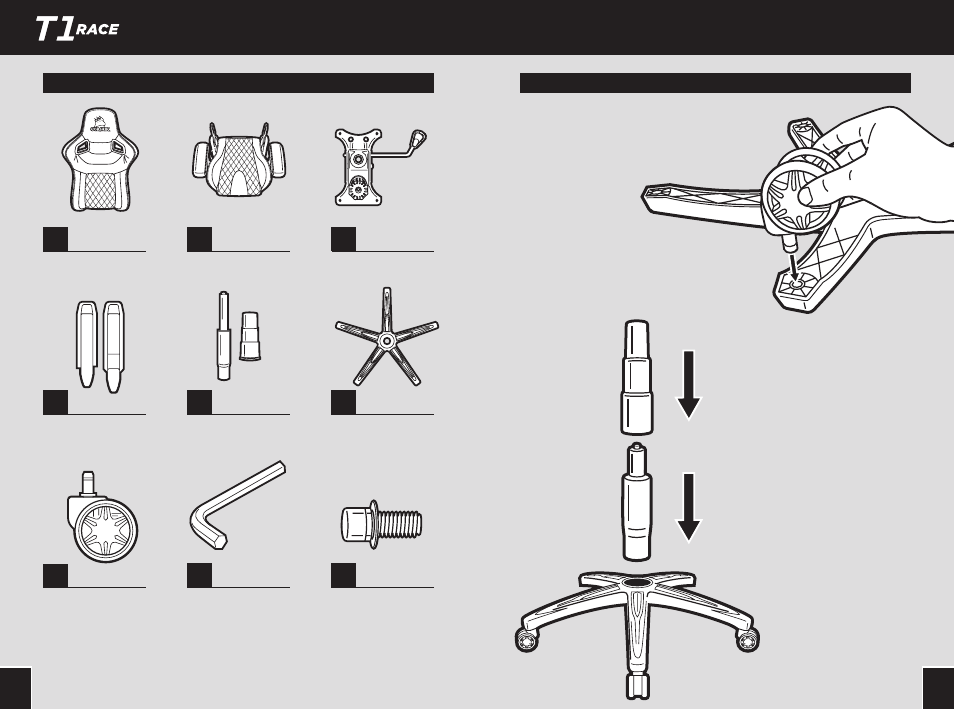

1. Insérez les roulettes du fauteuil
dans la base en enfonçant
fermement le goujon dans le
trou situé en bas de la base.
Contenu du kit T1 RACE
a
x1
Dossier du fauteuil
b
Coussin d’assise
x1
c
f
x1
x1
x2
Base de contrôle du
fauteuil
Base du fauteuil
d
g
x4
x5
Cache de fixation du dossier
(deux sont fournis en plus)
Roulettes
e
h
i
x1
x1
Vérin pneumatique
Clé Allen M8
Remarque:
le matériel de fixation a été préinstallé en usine dans les emplacements de montage en vue de
garantir une position et un fonctionnement corrects lors du montage
Vis de fixation
(fournies en plus)
2. Installez le vérin pneumatique et
son cache en haut de la base en
plaçant l’extrémité la plus grande
dans le trou situé au centre de la
base.
A. Placez le cache du vérin
pneumatique par-dessus le vérin,
ouverture plus grande tournée
vers le bas.
B. Retirez le cache de protection
rouge situé en haut du vérin
pneumatique.
C.
AVERTISSEMENT
: le système de
réglage de la hauteur du siège
ne fonctionne pas si le cache de
protection rouge n’est pas retiré
du vérin pneumatique.
Instructions de montage du T1 RACE
