M2_1~2: M.2 接口 (M 键)

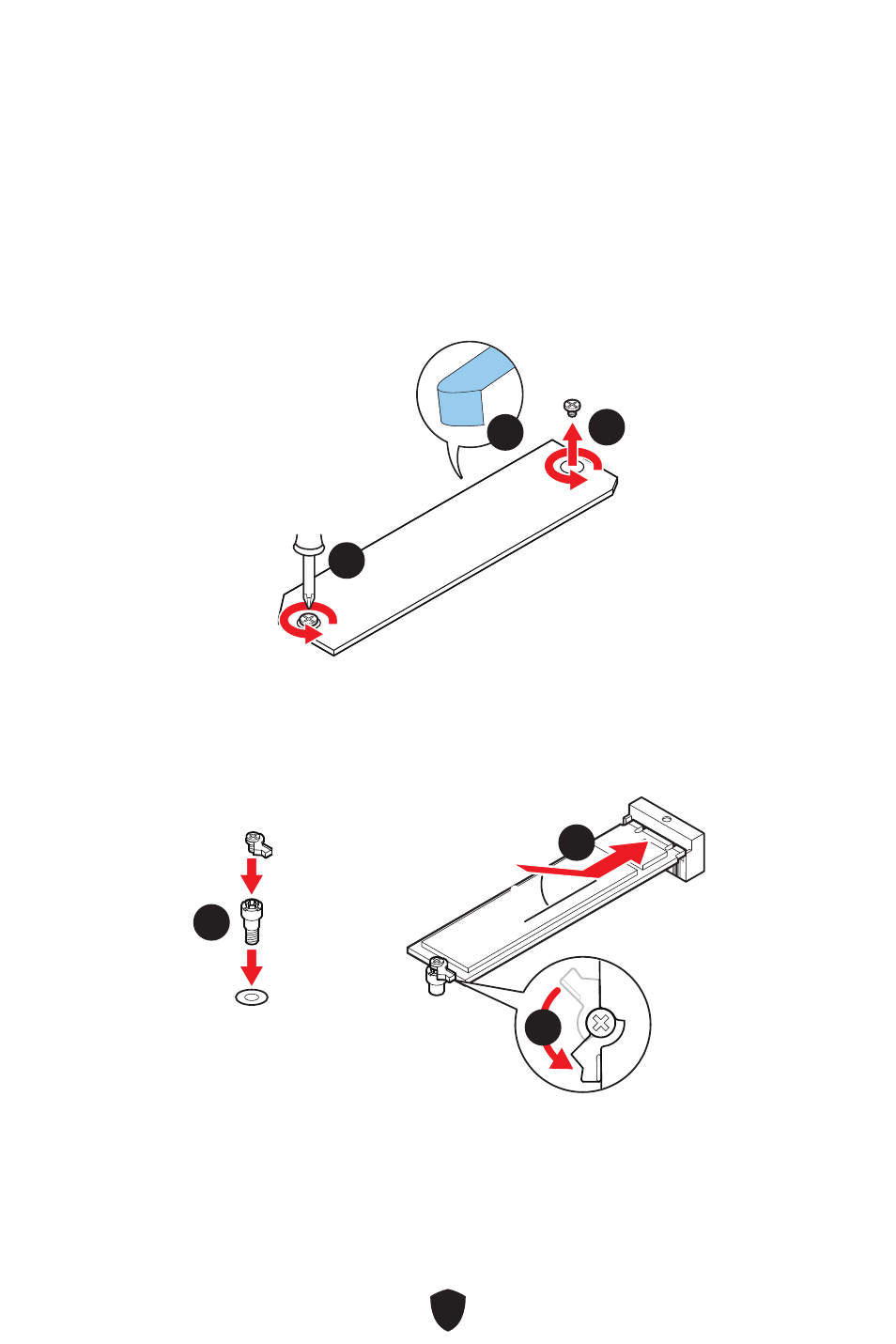

将安装 M.2 固态硬盘 (SSD) 插入至 M.2 接口,请如下图示。
安装 M.2 模块
适用于 M2_1 接口
1.
将 M.2 冰霜铠甲散热片上的螺丝移除。
2.
移除 M.2 冰霜铠甲并从导热垫上取下保护膜。
2
1
M2_1
3.
如果没有安装简易 M.2 卡扣,请根据您的固态硬盘长度在 M.2 接口中安装随附的简易
M.2 卡扣套件。
4.
将 M.2 固态硬盘以 30 度角插入 M.2 接口。
5.
旋转简易 M.2 卡扣以固定 M.2 固态硬盘。
30º
3
4
