16
M2_1~2: M.2 插槽 (M 鍵)

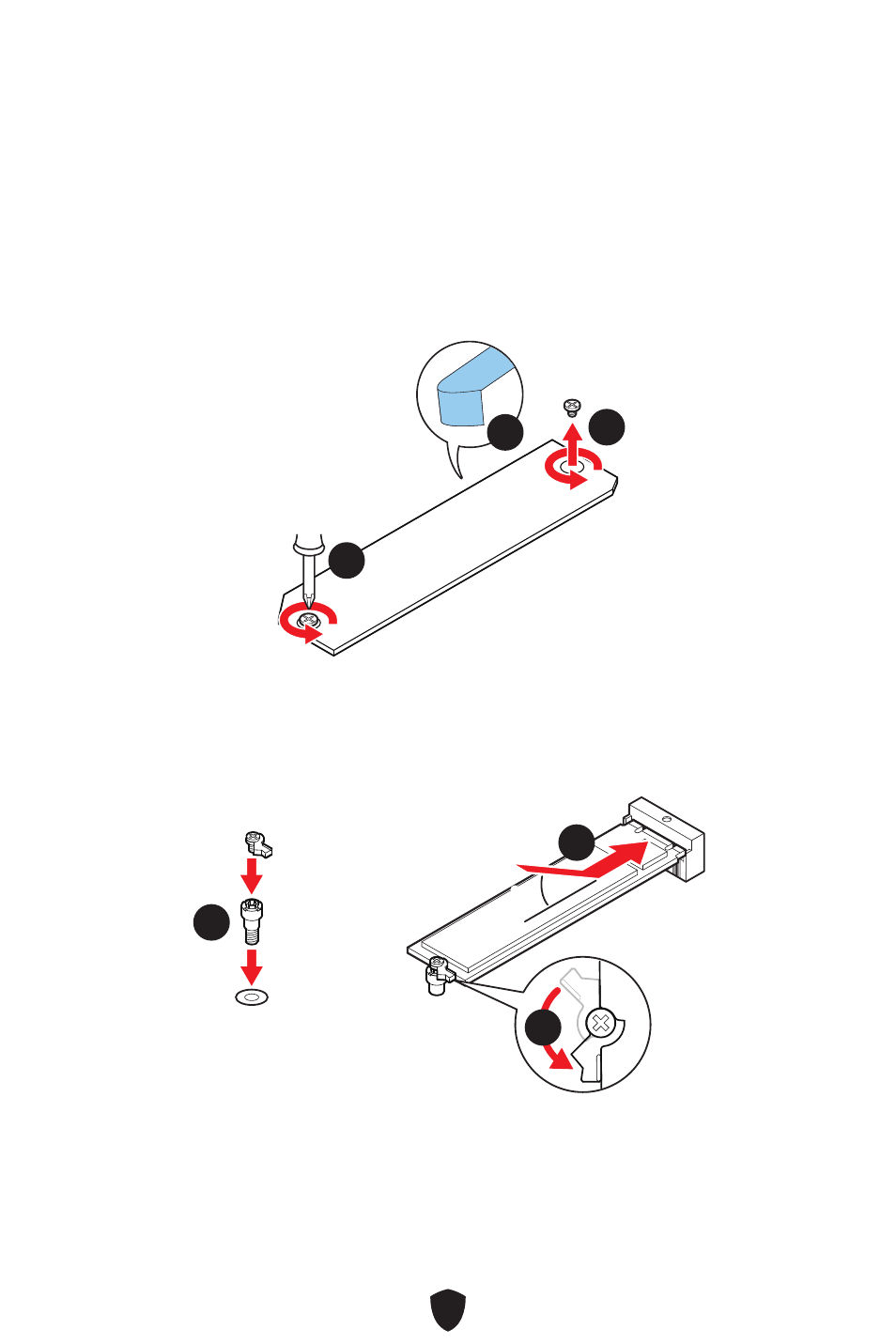

請按照下圖所示將 M.2 裝置安裝到 M.2 插槽中。
安裝 M.2 模組
M2_1 插槽
1.
將 M.2 SHIELD FROZR 散熱片的螺絲取下。
2.
掀起 M.2 SHIELD FROZR 散熱片,並取下導熱墊上的保護膠片。
2
2
1
1
1
1
M2_1
3.
如果沒有安裝簡易 M.2 卡扣 ,請依照您的 SSD 長度在 M.2 插槽安裝提供的簡易 M.2
卡扣套件。
4.
將 M.2 SSD 以 30 度角插入 M.2 插槽。
5.
旋轉簡易 M.2 卡扣固定 M.2 SSD。
30º
30º
3
3
4
4
5
5
