Page 66
66
LDK 4410 + LDK 5420 3G Fiber Transmission System User’s Guide (v1.0)
Chapter 6 - Connectors

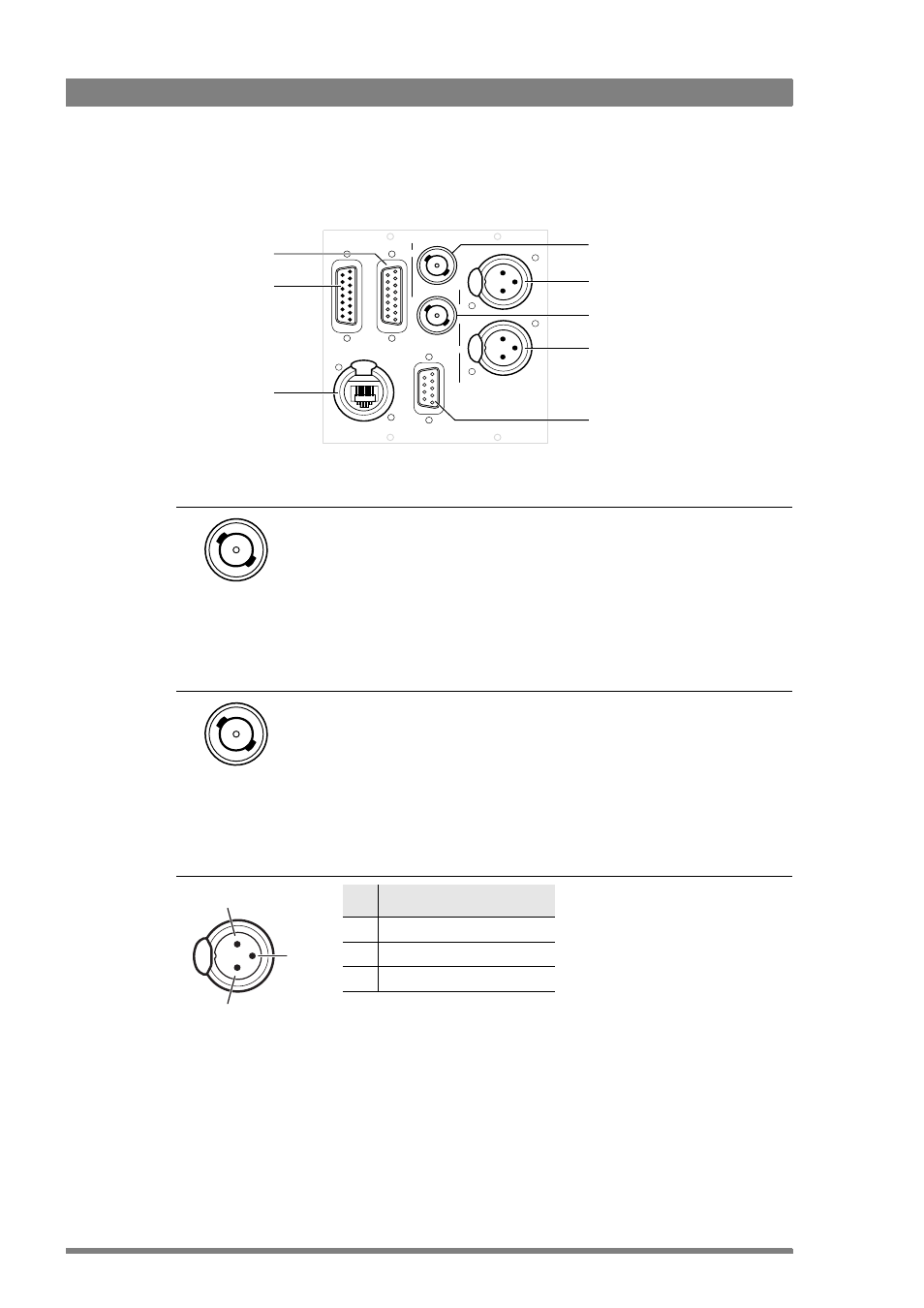

6.1.3 Communication module
Digital audio output 1+2 connector
Digital audio output 3+4 connector
Audio output 1 connector
Digital Audio OUT
3+4
1+2
Network
Sign
I/Com
Analog Audio OUT
Aux
1
2
Audio output channel 1
connector
Auxiliary
connector
Network
connector
Intercom
connector
Signalling
connector
Audio output channel 2
connector
Digital audio output 1+2
connector
Digital audio output 3+4
connector
BNC connector, 2-channel AES/EBU
compliant audio output, 1.0 Vpp, 75
BNC connector
This connector carries the digitally
converted audio channel 1 and 2 from
the camera’s Mic 1 and Mic 2
connectors.
BNC connector, 2-channel AES/EBU
compliant audio output, 1.0 Vpp, 75
BNC connector
This connector carries digital audio
channel 3 and 4 from the camera’s VF
connector (when AES In is selected by
the VF connector signal selection
switch on the adapter).
Pin Description
1
Audio shield
2
Audio output
3
Audio return
XLR 3-pin male
Sensitivity range: -64 dBu to -22 dBu
Signal at pin 2 of audio output is in
phase with signal at pin 2 of audio
input.
3
2
1
