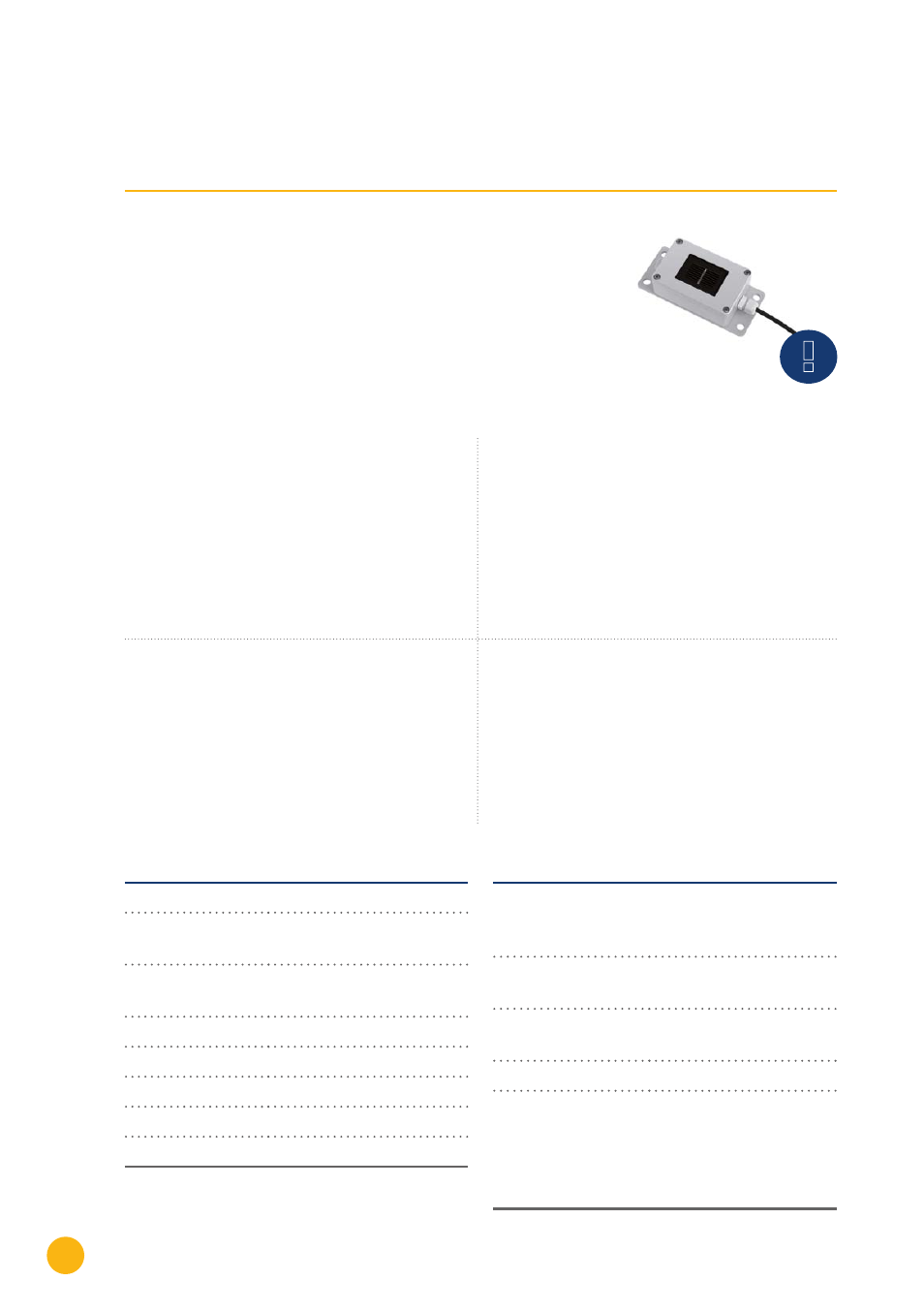

Sonde d’ ensoleillement silicium
avec module de compensation de température intégré
Les capteurs d’ensoleillement offrent une solution économique pour
contrôler en permanence le rendement des installations solaires. Les
erreurs de composants sont extrêmement faciles à détecter lorsque le
rayonnement solaire est calculé parallèlement à la puissance produite.
Propriétés / Avantages
Comportement identique à un module solaire
•
Bonne concordance entre l’ensoleillement mesu-
ré et la puissance de l’installation solaire
•
Élément de capteur : cellule photovoltaïque cris-
talline à couches minces, 20 mm x 34 mm
•
Plage de mesure de l’éclairement énergétique :
•
0 – 1400 W/m
2
Très haute précision grâce à la compensation de
température
•
Erreur maximum +/- 8 % (FSR) avec l’incidence
de la
lumière à la verticale et dans des condi-
tions de test standard (STC)
Mesure de la température de la cellule
•
Alternative économique à la mesure directe de
la température du module (permet un calcul
encore plus précis du renderment)
•
Erreur de mesure maximum +/- 2 K à une
température de la cellule de 25 °C Élément de
capteur : KTY83-110
Interface de communication RS485
•
Grande précision grâce à une transmission de
données différentielle
•
Câble de raccordement pouvant être rallongé
jusqu’à 50 m
Boîtier du capteur
Matière
Aluminium enduit
Plaque de montage
Aluminium enduit 3 mm avec
alésage M8
Mesures (lxHxP)
138 mm x 38 mm x 64 mm
(avec plaque de montage)
Poids
ca. 440 g
Classe de protection
IP67
Température ambiante
-25 – +70 °C
Plage de température
-25 – +85 °C
Humidité relative
20 – 95 %
Électronique
Tension d’alimentation
8 – 28 Vdc, via le câble de
données RS485 depuis le
Solar-Log™
Consommation
électrique
10 mA typique
Interface de
communication
RS485
Protocole
Solar-Log™, 9600 Baud, 8N1
Câble de raccordement
•
quadripolaire, 3 m, résistant
aux intempéries et aux UV
(LiY(St) 11 Y (4 x 0,14)
•
pouvant être rallongé
jusqu‘à max. 50 m
compatible avec tous les
modèles Solar-Log™ actuels
