Istruzioni di montaggio
Il sensore di irraggiamento solare di “Ingenieurbüro Mencke & Tegtmeyer GmbH“ deve essere applicato in modo che
le celle solari del sensore e i moduli dell’impianto solare siano orientati verso il sole possibilmente allo steso modo,
ovvero il sensore deve avere lo stesso orientamento e inclinazione. Scegliere la posizione del sensore in modo tale che
possibilmente non si verifichi alcun ombreggiamento, anche la neve in inverno non può compromettere eccezional-
mente a lungo il funzionamento del sensore. A questo proposito si raccomanda un montaggio laterale o al di sopra
dell’impianto solare. Nege‘ impianti paralleli al tetto, nella maggior parte dei casi come superficie di montaggio possono
essere utilizzate guide di montaggio sporgenti. In altri casi, se necessario, utilizzare un ausilio idoneo per il montaggio.

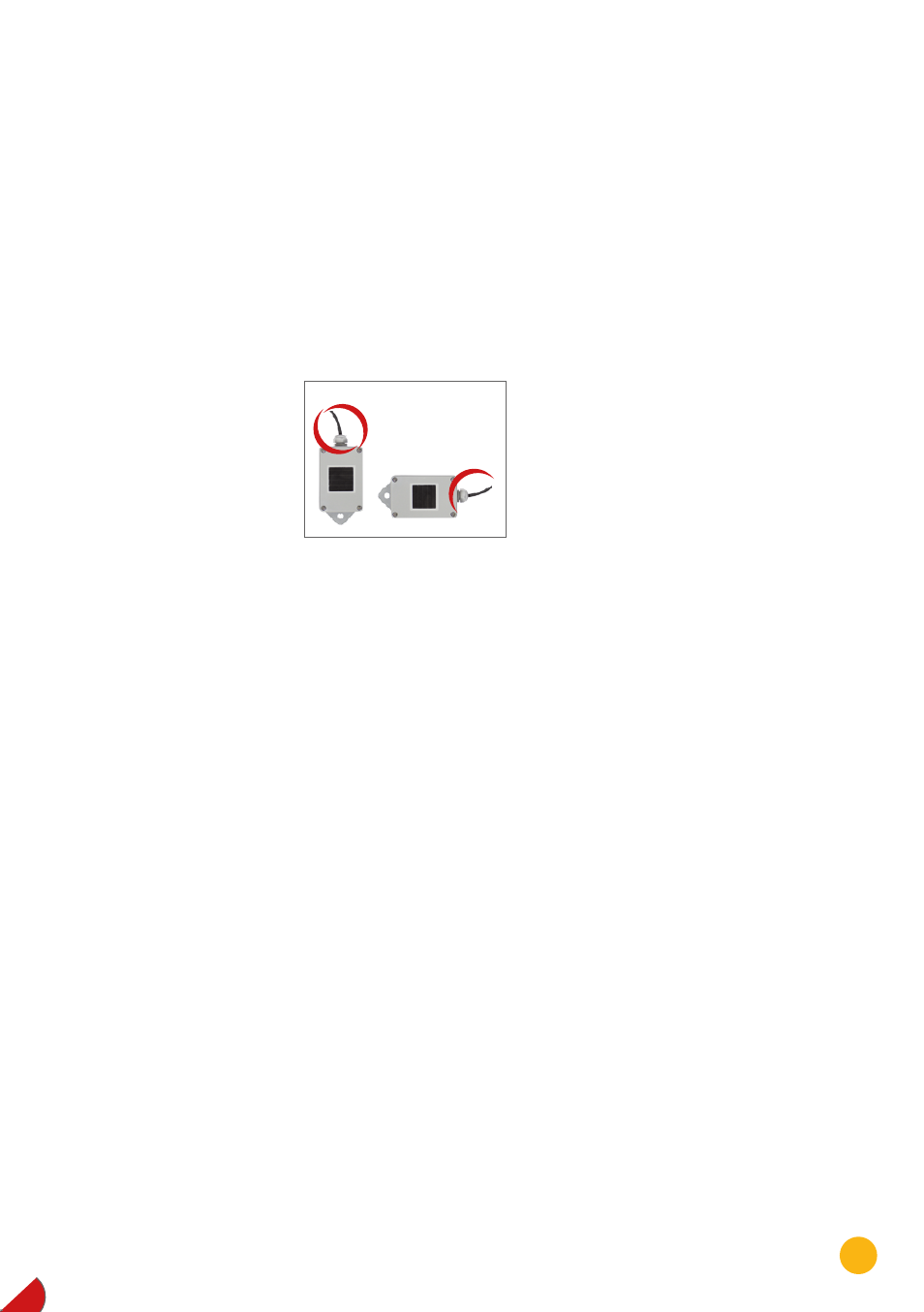

Montaggio consigliato Non consentito
Connettore della morset-
tiera Solar-Log™
Cavo sensore basic
1 (Data+) Marrone: Data+
2 (+12 V) Rosso: +12 Vdc (Vcc)
3 (GND) Nero: 0 V (GND)
4 (Data-) Arancione: Data-
Attenzione! Per il montaggio
non è richiesta l’apertura del
sensore. Se la custodia viene
aperta, non è possibile assicurare alcuna
garanzia per la tenuta e il funzionamento!
Cablaggio della linea dati al Solar-Log™
Attenzione! L‘invertire dei cavi di
collegamento può danneggiare il sensore.
•
Il cavo di collegamento è a 4 fili e serve per l’ali-
men-tazione a 12 V e la linea dati al Solar-Log™.
•
Non è richiesto alcun alimentatore separato.
•
Il cavo di collegamento può essere allungato
(max. 50 m), è necessario però assicurare una
tensione di alimentazione di min. 8 V alla fine del
cablaggio.
•
All’esterno il collegamento cavi deve essere ade-
guatamente protetto. Il cablaggio all’interno può
essere eseguito con un cavo dati schermato.
•
Il sensore basic viene collegato mediante l’inter-
faccia RS485 al Solar-Log™ parallelamente al bus
inverter (a partire da Firmware 2.5) o mediante
un’interfaccia libera RS485.
•
La schermatura deve essere collegata con una
linea equipotenziale.
•
I quattro fili del cavo di collegamento devono
essere collegati con il connettore a 4 poli del
Messa in funzione
•
Con l’accensione del Solar-Log™ si alimenta auto-
maticamente anche il sensore basic.
•
Successivamente il sensore basic deve essere
configurato sull’interfaccia RS485 desiderata:
1. Accedi all’interfaccia web del Solar-Log™.
2. Seleziona “M&T Sensor” nel menu Configura-
zione | Dispositivi | Definizione.
3. Eseguire il riconoscimento inverter. Il sensore
basic viene integrato nel sistema come un
inverter.
Solar-Log™. Le istruzioni di collegamento sono
stampate sul retro del sensore e devono essere
eseguite come indicato di seguito:
