10. Premere il pulsante
O K
per memorizzare l’impostazione.
Viene emesso un segnale acustico. •
Il display visualizza il menu principale: •
11. Premere il pulsante Comando 3 per selezionare la modalità di funzionamento.
• Radio per la localizzazione di cavi in cui si propaghino segnali radio re-irradiati VLF (non occorre il T-3500).
• Rete elettrica per la localizzazione di cavi elettrici sotto tensione (non occorre il T-3500).
• Trasmettitore per la localizzazione di cavi o tubi in cui si propaghi il segnale del trasmettitore T-3500.
12. Premere due volte rapidamente il pulsante Comando 2 per selezionare la regolazione della sensibilità, automatica o manuale.
Regolazione automatica della sensibilità: •
Regolazione manuale della sensibilità: •
Premere il pulsante Comando 1 per ridurre la sensibilità. i.
ii. Premere il pulsante Comando 3 per aumentare la sensibilità.
iii. Premere il pulsante Comando 2 per iniziare una misura di profondità.
13. Tenere il ricevitore R-3500 in posizione verticale di fronte a sé stessi e quanto più vicino possibile al suolo. Vedi Fig. 1.
Ricevitore allineato al cavo •  Massima intensità del segnale
Ricevitore perpendicolare al cavo •  Minima intensità del segnale

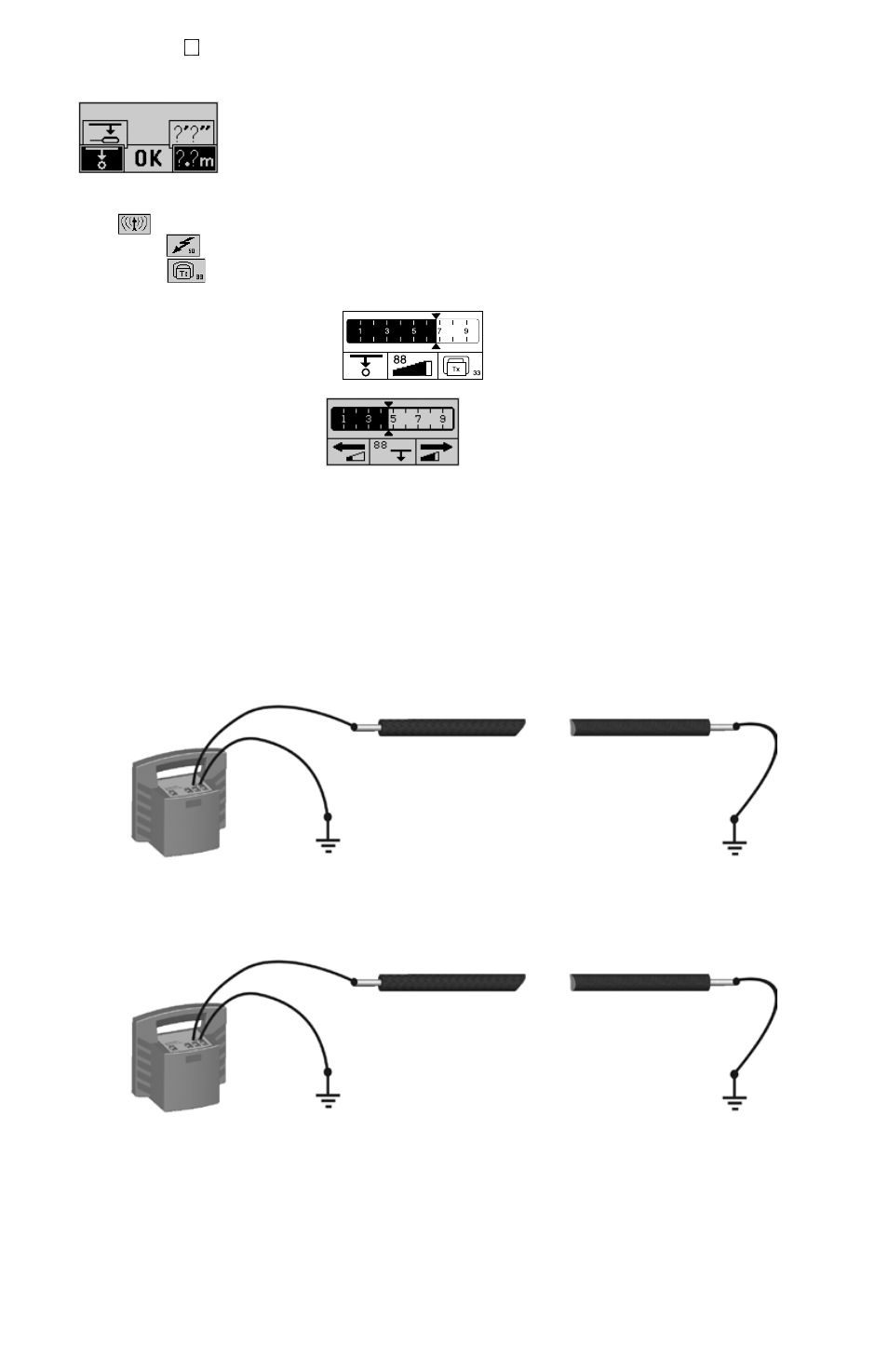

APPLICAzIoNI E PRINCIPI dELL’ACCoPPIAMENTo dIRETTo
1. Tubi o cavi a conduttore singolo (con o senza isolamento rispetto a massa)
La distanza tra il dispersore e le estremità della linea collegata deve essere quanto più grande possibile in quanto la corrente
di ritorno tende a chiudersi attraverso la terra in linee adiacenti, che quindi potrebbero diventare il percorso seguito.
2. Cavo a conduttore singolo con schermo metallico e isolamento rispetto a massa
Circuito in corto tra il conduttore interno e lo schermo all’estremità del cavo con la massa pure all’inizio e all’estremità
del cavo.
Se non si esegue la connessione come illustrata, vengono annullate la corrente dal conduttore interno e la corrente di ritorno
nello schermo. In certi casi ciò può impedire la rilevazione del cavo.
3. Cavo a più conduttori (conduttore interno collegato o scollegato) con schermo metallico e isolamento rispetto a massa
Applicazione identica a quella dell’esempio 1
4. Condotto metallico (con o senza isolamento)
Il dispersore e il condotto devono essere quanto più distanti possibile tra di loro. In certi casi, il posizionamento ottimale del
dispersore può richiedere numerosi tentativi.
5. Se è disponibile un conduttore di ritorno
La distanza del conduttore di ritorno deve essere almeno 10 volte maggiore della profondità della linea da localizzare.
6. Coppia di conduttori (con o senza schermo) con un cortocircuito all’estremità del cavo
Per un cavo a doppino intrecciato (con una lunghezza della configurazione del doppino uguale o maggiore della profondità
di posa in opera), l’orientamento del cavo è facilmente determinabile.
