Samson MediaOne M50 Powered Studio Monitors (Pair) - Manual (Page 38)

38
1. Altavoz de agudos: conjunto de altavoz de agudos de 3/4” con cúpula
blanda en una guía de onda de diseño personalizado.
2. Conjunto excitador de alta frecuencia: potente altavoz de bajos de 5,25”
con cono de polipropileno y suspensión periférica de butilo para una
respuesta de baja frecuencia prolongada.
3. Perilla de encendido y volumen «Power/VOLUME» (activa): esta perilla
giratoria controla la cantidad total del nivel de salida. Gire la perilla
hacia la derecha para encender el sistema. Gire la perilla hacia la
izquierda hasta que emita un clic para apagar el sistema.
4. Conector para auriculares: conector de salida estéreo de 1/8” (3,5 mm)
Los monitores se silencian automáticamente al conectar los auriculares.
5. Indicador de alimentación (activo): el LED enciende una luz blanca para
indicar que la unidad está encendida.
6. Conectores de entrada «INPUT»: conectores de entrada no balanceada,
estéreo, tipo RCA, para conectar salidas de audio de dispositivos de
nivel del consumidor (-10 dBV) tales como un ordenador, reproductor
MP3 o teléfono inteligente. El conector rojo es para la entrada derecha y
el blanco para la entrada izquierda.

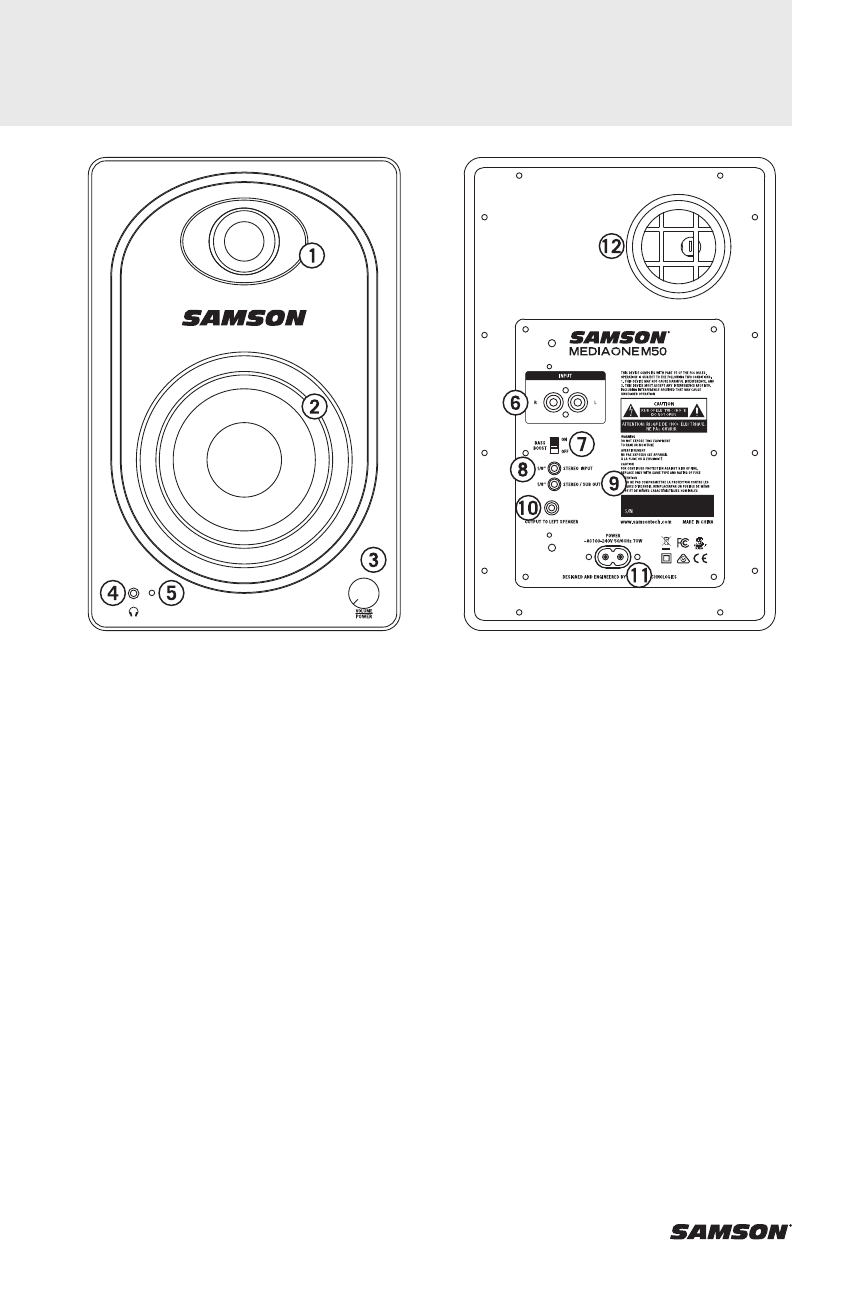

Esquema de MediaOne M50
Altavoz potenciado (altavoz derecho)
