48
1. Tweeter - tweeter a cupola in seta da 3\4" impostato su una guida d'onda
personalizzata
2. Driver a bassa frequenza - Woofer da 5,25" per impieghi gravosi con cono in
polipropilene e rivestimento in butile per estendere la risposta alle basse
frequenze
3. Potenza/VOLUME (attivo) - Questa manopola controlla la quantità complessiva
del livello di uscita. Ruota la manopola in senso orario per accendere il
sistema. Ruota la manopola in senso antiorario fino al "clic" per spegnere il
sistema.
4. Jack Cuffie - jack da 1/8" (3,5 mm) uscita stereo per connettere le cuffie. I
monitor si disattivano automaticamente quando le cuffie sono collegate
5. Indicatore di alimentazione (attivo) - Il LED bianco si accende per indicare che
l'unità è accesa.
6. INGRESSO - Connettori di ingresso di tipo RCA non bilanciato, stereo, per
collegare l'uscita audio da dispositivi di livello consumer (-10dBV) come
un computer, un lettore MP3 o uno smartphone. Il connettore rosso è per
l'ingresso destro e il bianco è per quello sinistro.
7. Interruttore Bass Boost- Questo interruttore attiva un aumento dei bassi per
migliorare la risposta alle basse frequenze.

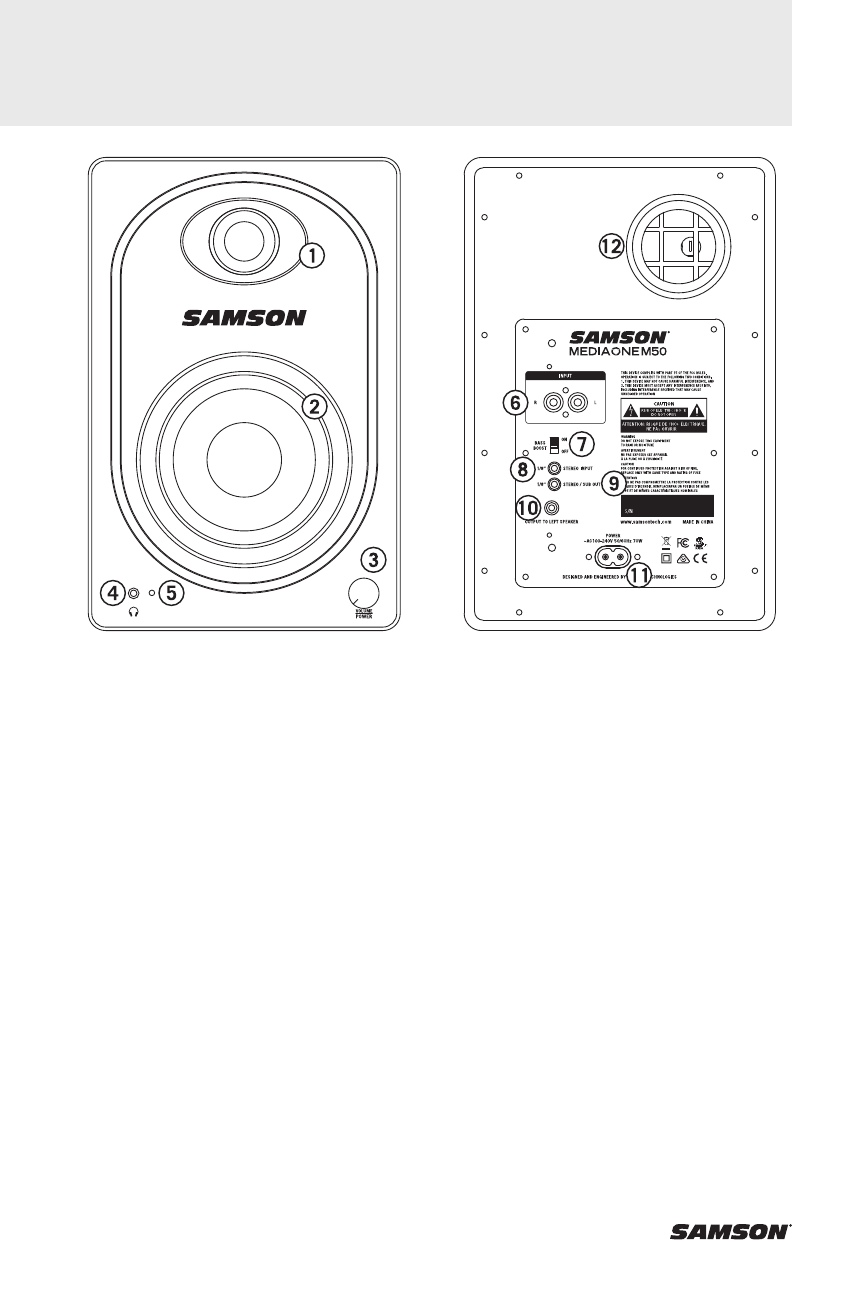

Layout MediaOne M50
Altoparlante amplificato (altoparlante destro)
