Opération Passive Tri-Mode*/Mono (vue du dessus)
NOTE: Pour opération en mode deux canaux pontés tel qu’illustrée sur le diagramme, raccordez les câbles RCA du canal
droit aux entrées du panneau avant de l’amplificateur et les câbles RCA du canal gauche aux entrées du panneau arrière
de l’amplificateur. Pour applications à subwoofers combinés, connectez les câbles RCA aux prises d’entrée appropriées.
*Consultez le fabricant de vos haut-parleurs pour connaître les valeurs recommandées pour la bobine d’induction
et les condensateurs.
L C H
R C H
I N D U C T O R
Bridged
C A P
C A P
S U B
Bobine d’induction
Ponté
Opération Stéréo (vue du dessus)
Opération Mono (vue du dessus)

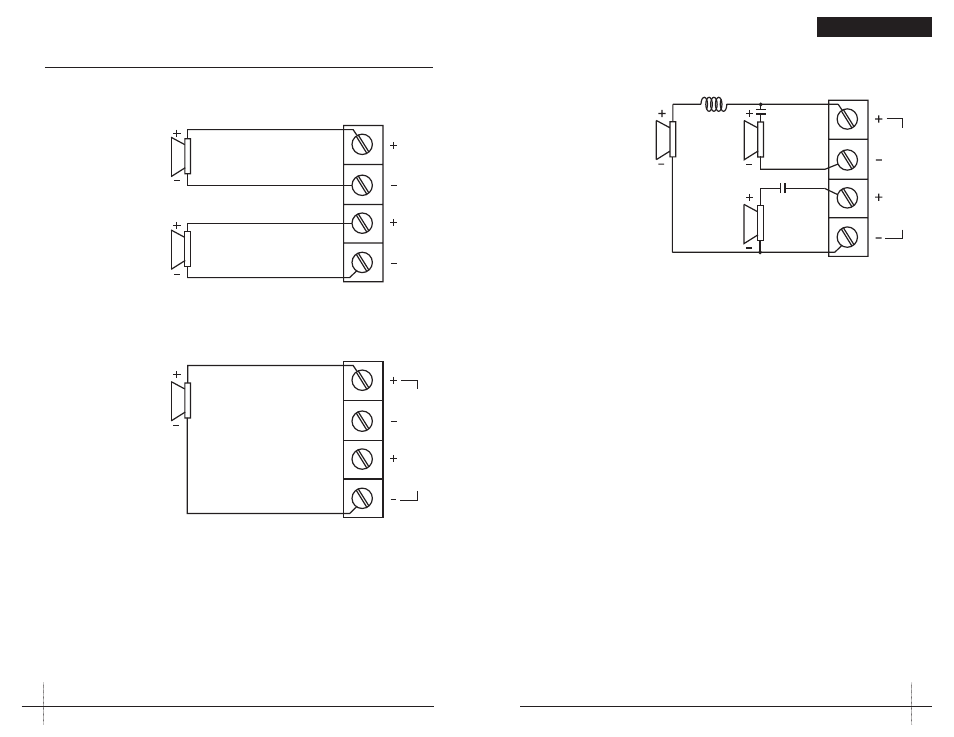

FIGURE 4—DIAGRAMMES DE CONNEXION DES HAUT-PARLEURS (PA250.2)
L C H
R C H
L C H
R C H
Bridged
Sub
Gauche
Canaux
Droit
Canaux
Casquette
Casquette
Ponté
Gauche
Canaux
Droit
Canaux
Gauche
Canaux
Droit
Canaux
