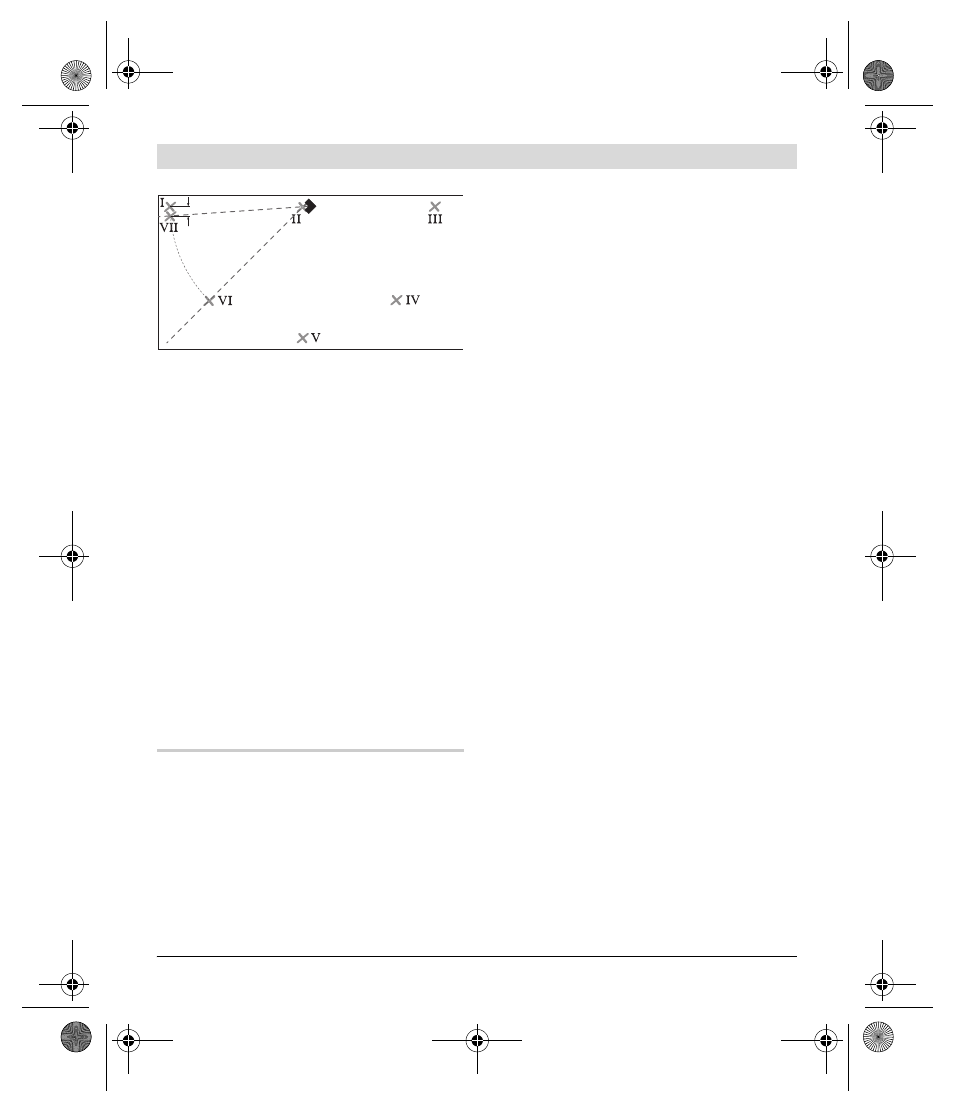

– Разверните измерительный инструмент
на 45
° таким образом, чтобы середина
лазерной линии 0 ° проходила через
точку VI.
Точка пересечения лазерных линий по-
прежнему должна находиться в точке
II.
– Отметьте середину лазерной линии 45°
на удалении 5 м в качестве точки VII как
можно ближе к точке I.
– Разница d между двумя точками VII и I –
это фактическое отклонение лазерной
линии 0
° и лазерной линии 45°.
На участке 4 x 5 м = 20 м максимально
допустимое отклонение составляет:
20 м x
±0,4 мм/м* = ±8 мм.
Разница d между точками I и VII не должна
превышать 8 мм.
* Значение
±0,4 мм/м – это угловая точ-
ность ±0,2 мм/м плюс возможная погреш-
ность при развороте инструмента 0,2 мм/м.
Указания по применению
f Устанавливайте измерительный ин-
струмент всегда ровно на земле или
закрепляйте его ровно на стене. При
неровной установке или неровном
закреплении угол меньше 45
°/90°.
f Используйте всегда только середину ла-
зерной линии для отметки. Ширина ла-
зерной линии изменяется с расстоянием.
f Никогда не используйте лазерные
линии, которые находящийся на земле
измерительный инструмент излучает
на стену, для выравнивания. Измери-
тельный инструмент не имеет функции
самонивелирования, поэтому линия на
стене искажена.
f Реперной точкой для выравнивания
плитки является точка пересечения P
лазерных линий перед измерительным
инструментом. Для переноса угла
измерительный инструмент нужно
поворачивать в этой точке пересече-
ния, см. рис. F.
f Устанавливайте измерительный ин-
струмент только на чистую выравни-
вающую плиту 10. Если поверхность
выравнивающей плиты неровная или
загрязнена, измерительный инструмент
располагается неровно и возможны
искаженные результаты измерений.
Работа с выравнивающей плитой
(см. рис. D–E)
Выравнивающая плита 10 позволяет уста-
навливать измерительный инструмент
ровно на неровном или рыхлом основании.
Выравнивающая плита 10 пригодна также и
в качестве настенного крепления для из-
мерительного инструмента. Закрепите вы-
равнивающую плиту надежно на стене или
на наклонной поверхности, чтобы она не
могла сползти, напр., с помощью винтов
(обычных). Для ровной установки вырав-
нивающей плиты используйте ватерпас.
d
