DMG3415UFY4
Document number: DS31842 Rev. 4 - 2
5 of 6
December 2009
© Diodes Incorporated
DMG3415UFY4
NEW PROD
UC
T

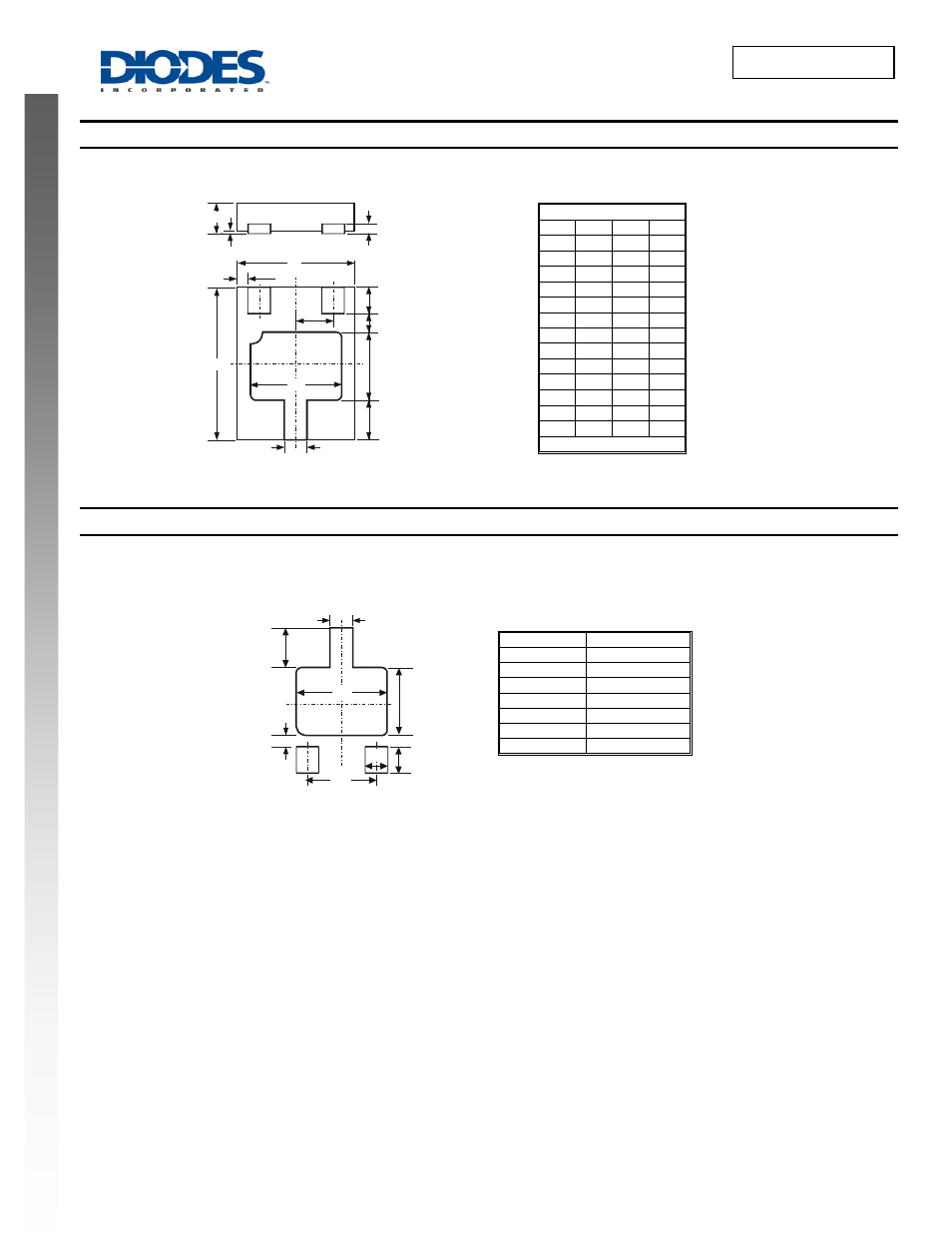

Package Outline Dimensions
Suggested Pad Layout
DFN2015H4-3
Dim
Min Max
Typ
A
−
0.40
−
A1
0
0.05
0.02
A3
−
−
0.13
b
0.20
0.30
0.25
d
−
−
0.30
D
1.45 1.575 1.50
D2
1.00
1.20
1.10
e
−
−
0.50
E
1.95 2.075 2.00
E2
0.70
0.90
0.80
f
−
−
0.60
L
0.25
0.35
0.30
z
−
− 0.125
All Dimensions in mm
Dimensions
Value (in mm)
C
1.00
G
0.15
X
0.31
X1
1.30
Y
0.50
Y1
1.00
Y2
0.65
X1
X
C
Y
Y1
G
Y2
X
SEATING PLANE
A
A3
A1
D2
E2
b
D
e
z
L
E
d
f
