Conexión del dispositivo
Para obtener la mejor calidad de video HDTV posible:
1. Si la TV tiene una entrada HDMI, conéctela a la salida
HDMI del sistema DCX700. Si la TV tiene una entrada
DVI, conéctela a la salida HDMI del sistema DCX700
utilizando un cable convertidor o un adaptador de
HDMI a DVI.
2. Si la TV no tiene entrada HDMI ni DVI, pero tiene una
entrada IEEE-1394, conéctela a la salida IEEE-1394
del DCX700.
Si utiliza IEEE-1394, no se muestran gráficos en la
pantalla. De lo contrario, utilice los conectores de
video componente (Y, Pb y Pr).
Se requiere una conexión de audio izquierda y
derecha o una conexión de audio digital S/PDIF para
obtener sonido con DVI y video componente.
Nota: Asegúrese de hacer coincidir cada señal con la
misma conexión en la TV. De lo contrario, los colores
no se mostrarán correctamente en la TV.
Nota: Debido a que HDMI proporciona salida de audio y video, no
se requieren conexiones de audio adicionales a la TV.
Guía de inicio rápido del sistema DCX700
Video
componente
HDMI
Escoja
uno
DCX700
Entrada
de cable
Alterno
HDTV
Y
Pb
Pr
CABLE/
ANTENNA IN
HDMI
Component
Video Input
CABLE IN
VIDEO AUDIO OUT AUDIO
DIGITAL EXT IR IN/ SERIAL
IEEE 1394
POWER +5 VDC

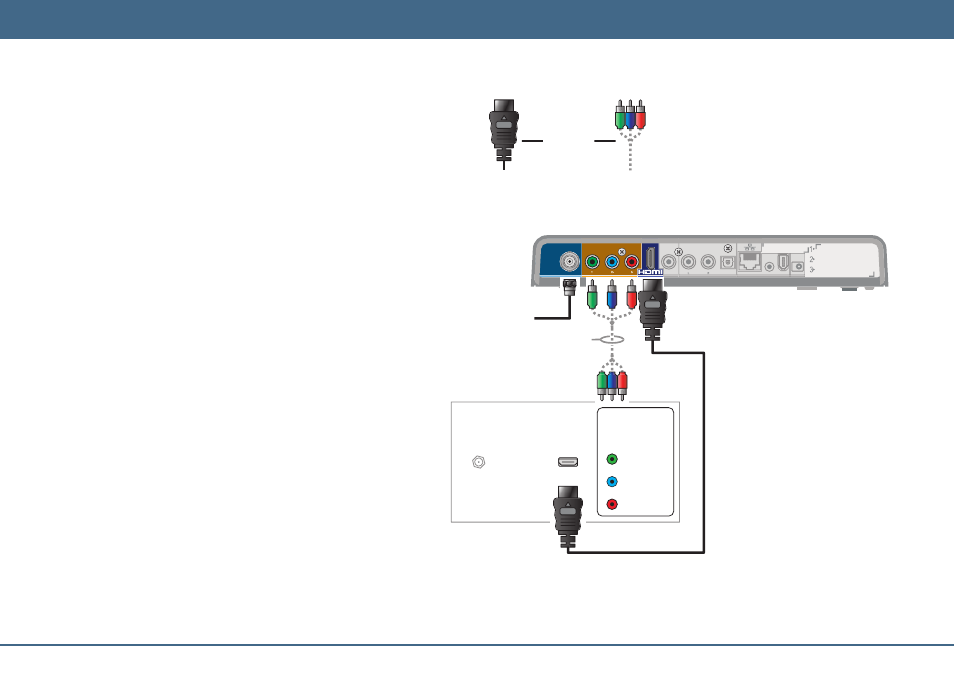

Cableado de video para HDTV
