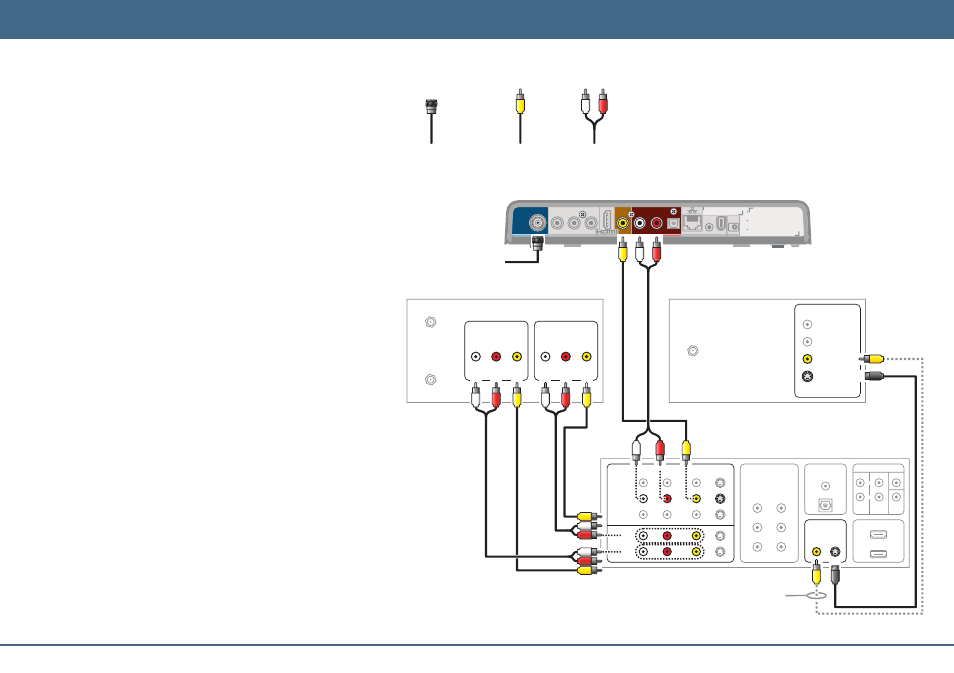

Connexion pour télévision à définition standard, récepteur audio-vidéo et magnétoscope
Connexion de l’appareil
Guide de démarrage rapide du DCX700 8
Remarque : cette connexion
ne prend pas en charge la
TVHD. Pour de plus amples
renseignements, reportez-vous
à la section Connexion vidéo
pour TVHD.
Si la qualité de l’image est
réduite lors du visionnement
de programmes à visionnement
limité et protégés contre la
copie, ne faites pas passer la
connexion par un magnétoscope.
Connectez plutôt le décodeur
au téléviseur directement.
(Reportez-vous à l’illustration
de la page 7.)
CABLE IN
Y Pb Pr AUDIO
DIGITAL
IEEE 1394
EXT IR IN/ SERIAL
R L R L
AUDIO LEFT
AUDIO RIGHT
L
R
Autre possibilité
Vidéo
(composite)
Audio
gauche/droite
Entrée câble
Télévision à définition standard Magnétoscope/Graveur de DVD
CABLE/
ANTENNA IN
To TV
INPUT OUTPUT
AUDIO VIDEO AUDIO VIDEO
CABLE/
ANTENNA IN
INPUT
VIDEO
S-VIDEO
Récepteur audio-vidéo
DIGITAL AUDIO
COAX IN
OPTICAL IN
5.1 CH INPUT
TV/MONITOR
OUTPUT
VIDEO S-VIDEO
COMPONENT VIDEO
IN OUT
Y
Pb
Pr
IN
OUT
HDMI
AUDIO VIDEO
DVD
CABLE/TV
VIDEO 2
S-VIDEO VIDEO L R
IN
OUT
VCR
FRONT SURROUND
CENTER
SUB-
WOOFER
VIDEO AUDIO OUT
DCX700
POWER +5 VDC
Audio/vidéo RF
(coax)
L R
