INSTALLATIONS
14
IB908F User’s Manual

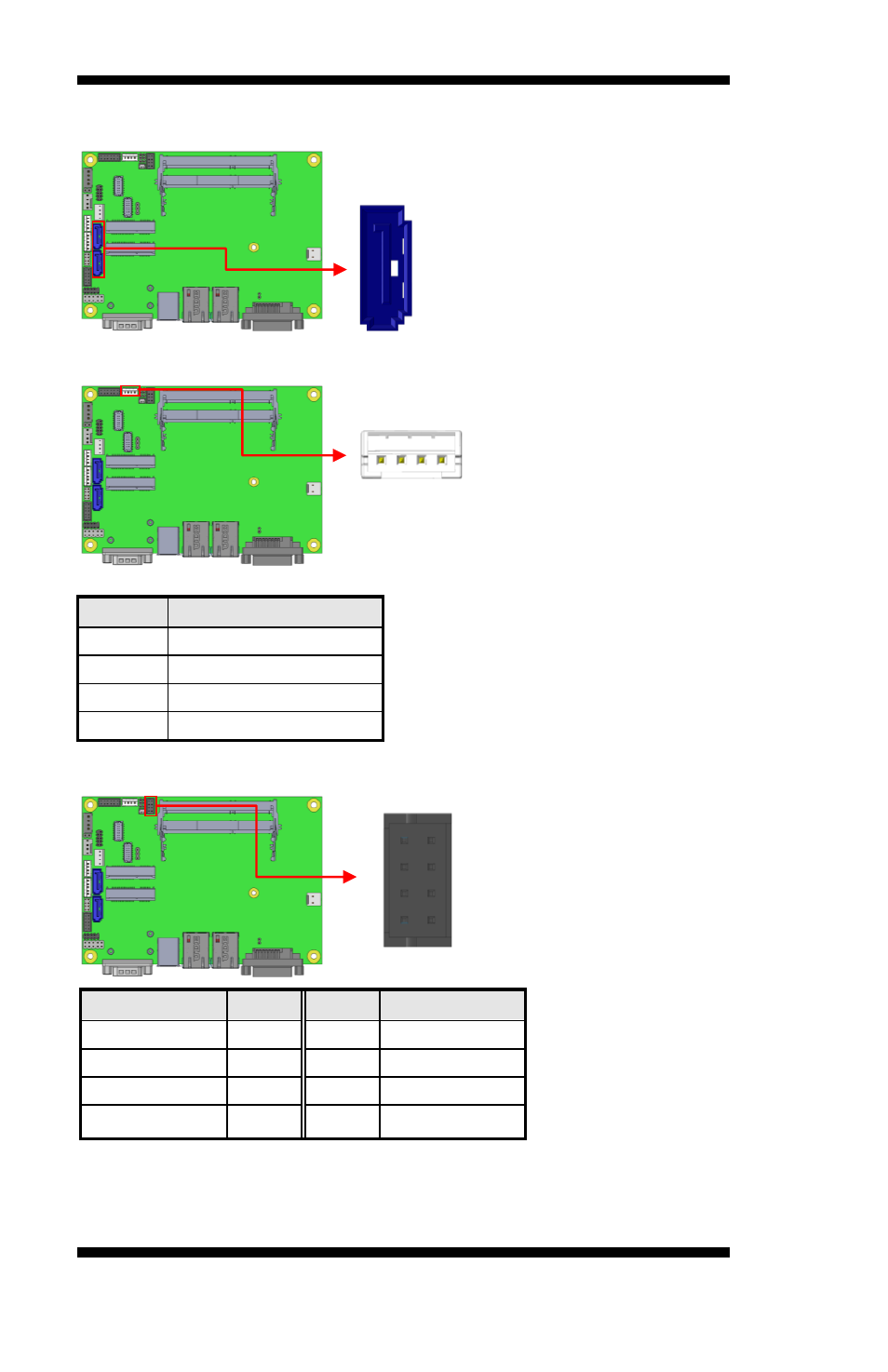

CN1, CN2: SATA Connectors
JP1: LCD Backlight Connector
Pin #
Signal Name
1
+12V
2
Backlight Enable
3
Brightness Control
4
Ground
JP2: USB3/4 Connector
Signal Name
Pin #
Pin #
Signal Name
Vcc
1
2
Ground
D0-
3
4
D1+
D0+
5
6
D1-
Ground
7
8
Vcc
4 1
2 1
8 7
