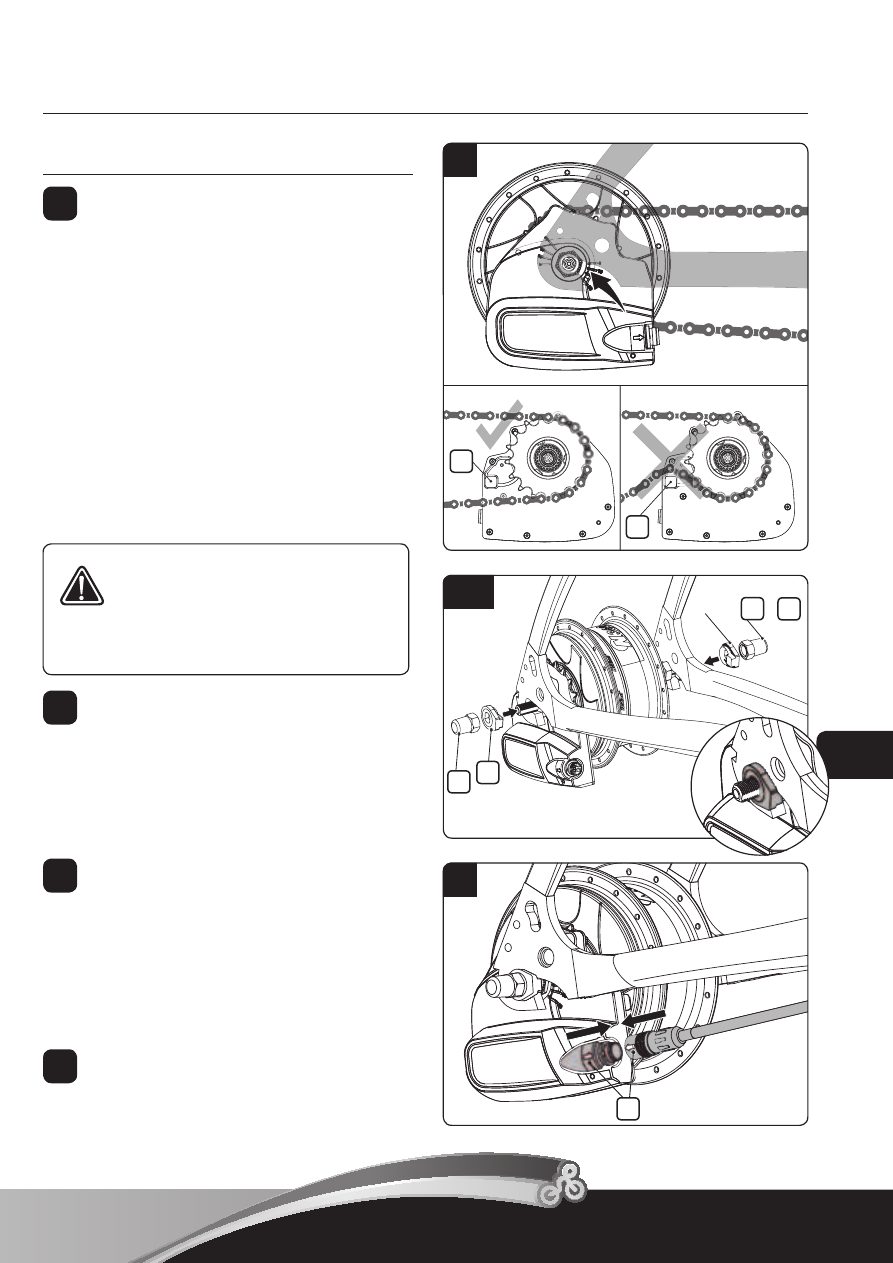

Installation de la roue arrière
Posez la roue arrière dans le cadre
en faisant attention de ne pas pincer
ou entraver le faisceau de câblage de
l’Harmony ou l’Harmony H|Sync et la
prise principale.
Orientez la chaîne autour de
l’interface de moyeu Harmony ou
Harmony H|Sync et vers le dessus du
pignon d’entraînement.
Dans certains cas, il est plus facile de
retirer la chaîne depuis le plate au
avant pour faciliter l’installation de
la roue arrière.
Glissez une rondelle fixe (3) sur
chaque bout de l’axe. Les crans de
la rondelle fixe doivent s’engager
dans la patte du cadre. Le moyeu
rectangulaire doit s’engager dans la
patte du cadre.
Montez les écrous d’essieu (2).
Couple de serrage de 30 à 40 Nm
(266 à 350 in-lbs).
Pour les applications à jante et banc
à rouleaux, raccordez le frein arrière
suivant les instructions du fabricant.
Installez la prise principale de
l’Harmony ou l’HHarmony H|Sync
en alignant les flèches (5) puis
branchez la fiche.
4
5
6
7
4
Maintenance et entretien de base
2
2
3
3
5
4
4
Notez l’emplacement du capteur de
vitesse de roue (4) sur la roue arrière
- La chaine ne doit pas s’accrocher à
ce capteur quand on ajuste la roue.
5-6
7
