ES

32

Datos de seguridad sobre las bombas qdos30 de Watson-Marlow

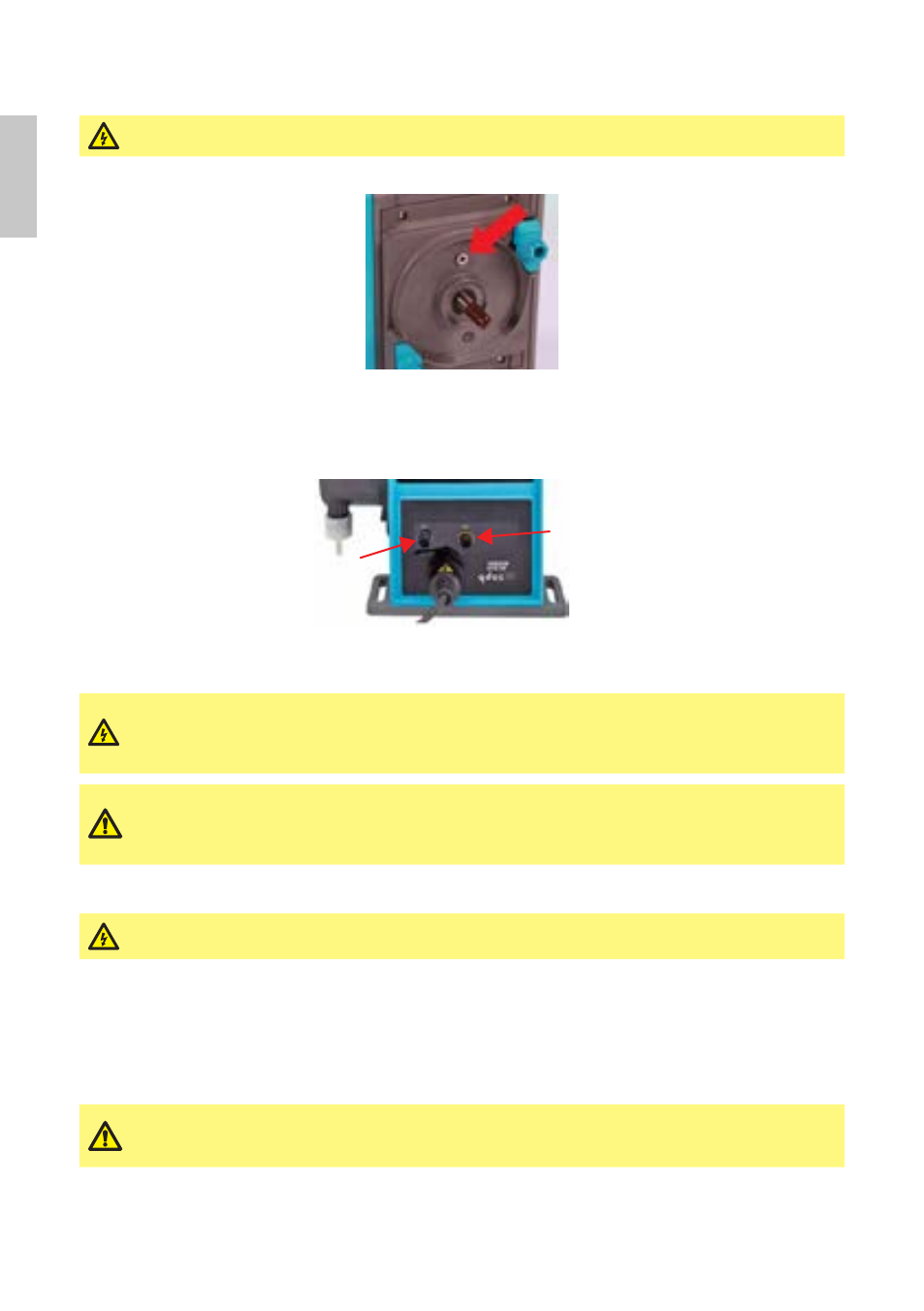

Al someter esta unidad a pruebas PAT (de aparatos portátiles), cerciórese de utilizar

el terminal de pruebas con conexión a tierra.

Posición del terminal de pruebas con conexión a tierra

4 Cableado de control automático

Para conectar la bomba a otros dispositivos se utilizan dos conectores M12 de cinco polos de categoría

IP66, situados en la parte delantera de la bomba. Entre sus accesorios, Watson-Marlow tiene a la venta

conectores M12 con cables de retención. Cada cable lleva una etiqueta con su función concreta.

Conexión

de salida

Conexión

de entrada

Es responsabilidad del usuario garantizar un funcionamiento seguro y confiable de la bomba bajo control

remoto y automático.

No suministrar alimentación de red a los conectores M12 de cinco polos. Aplique

las señales correctas a las clavijas, como se muestra más abajo. Limite las señales

a los valores máximos especificados. No aplique voltaje a otros terminales. Pueden

producirse daños permanentes.

Todos los terminales de entrada y salida están separados de los circuitos eléctricos

mediante un aislamiento reforzado. Estos terminales deben conectarse únicamente

a circuitos externos que también estén separados de la tensión de red mediante

aislamiento reforzado como requisito mínimo.

4.1

Cable de entrada opcional

La inversión de la respuesta se configura en el software. No invierta la polaridad de los

terminales. Si se invierte la polaridad, el motor no funcionará.

5 Cableado de control automático - módulo del relé de

24 voltios

5.1

Módulo del relé de 24 voltios - montaje y retirada de la

cubierta

Asegúrese de que la cubierta del módulo lógico de 24 voltios esté correctamente

sujeta en todo momento con los cuatro tornillos. De lo contrario, podría quedar

comprometida la protección IP66 (NEMA 4X).
