Informations relatives à la sécurité des pompes Watson-Marlow qdos30 9
4 Câblage pour contrôle automatique

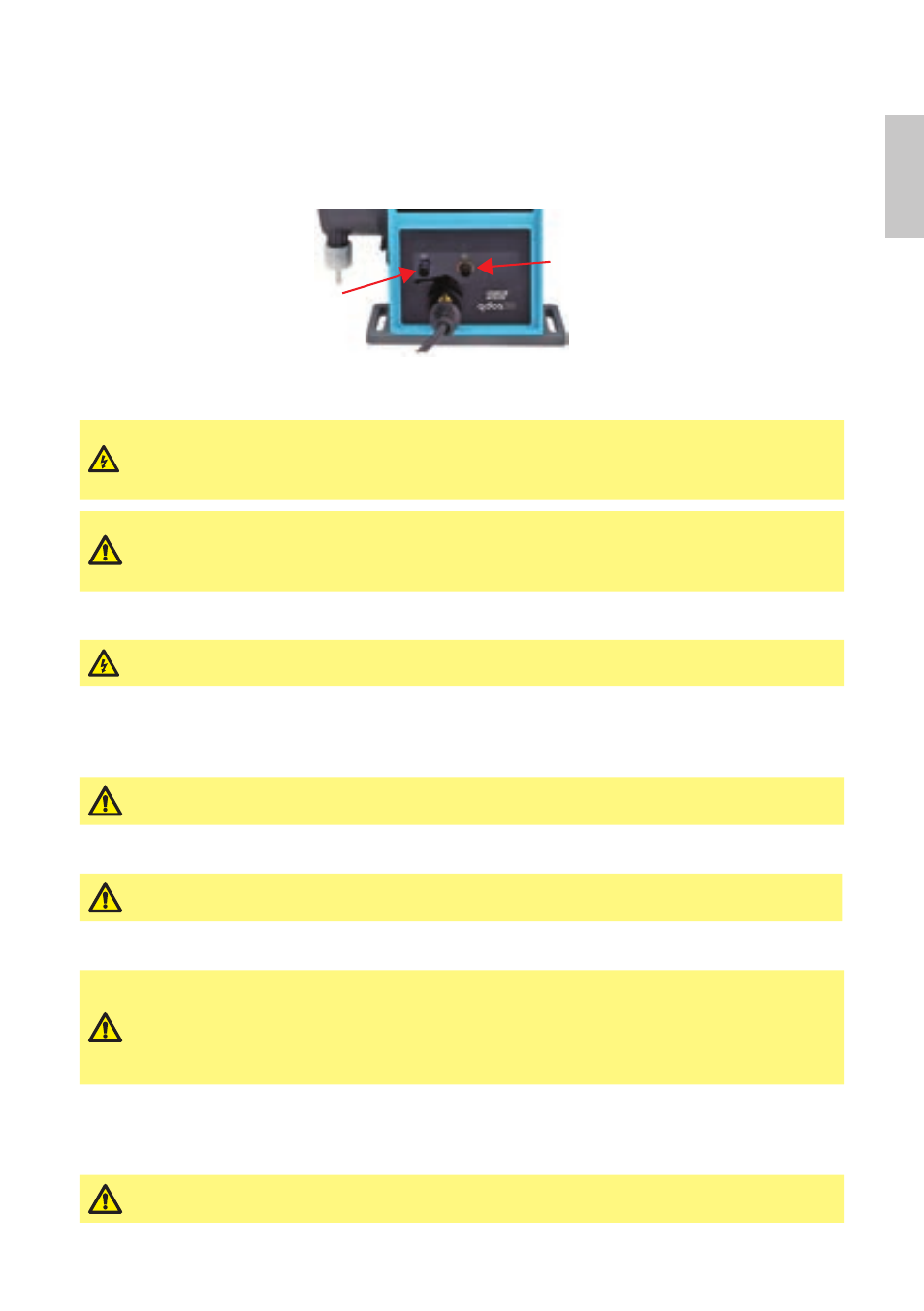

L'interface entre la pompe et d'autres dispositifs se fait au moyen de deux connecteurs M12 à 5 pôles
certifiés IP66, montés sur le devant de la pompe. Vous pouvez vous procurer les connecteurs M12 à câbles
volants auprès de Watson-Marlow. La fonction de chacun des câbles est indiquée sur une étiquette.
Connexion
de sortie
Connexion
d’entrée
Il incombe à l'utilisateur d'assurer la sécurité et le bon fonctionnement de la pompe en mode contrôle à
distance ou automatique.
N'appliquez jamais de tension de secteur sur les cinq pôles d'un connecteur M12.
Appliquez les signaux appropriés aux fiches, comme indiqué ci-dessous. Limitez les
signaux aux valeurs maximales indiquées. N'appliquez pas de tension sur d'autres
bornes : des dommages irréversibles pourraient en résulter.
Toutes les bornes d'entrée et de sortie sont séparées des circuits d'alimentation au
moyen d'une isolation renforcée. Ces bornes doivent être branchées exclusivement
sur des circuits externes, eux-mêmes isolés des tensions de secteur au moyen d'une
isolation renforcée au minimum.
4.1 Connecteur d'entrée en option
L'inversion de réponse est configurée dans le logiciel. N'inversez pas la polarité des
bornes, car le moteur ne s'allumerait pas.
5 Câblage de contrôle automatique - Module de relais 24 V
5.1 Module de relais 24 V : dépose et réinstallation du cache
Veillez à bien resserrer les quatre vis pour garantir l'étanchéité du cache du module
logique 24 V, à défaut de quoi, la protection IP66 (NEMA 4X) pourrait être compromise.
5.2 Câblage des connecteurs de bornes
Vérifiez que les ouvertures inutilisées du module sont fermées à l'aide des bouchons
d'obturation fournis, à défaut de quoi l'étanchéité pourra être compromise.
5.3 Connecteurs pour circuit imprimé du module de relais 24 V
N'appliquez jamais de tension de secteur sur les bornes d'un module de relais qdos30
24 V. Appliquez les signaux corrects aux bornes indiquées ci-dessous. Limitez les
signaux aux valeurs maximales indiquées. N'appliquez pas de tension sur d'autres
bornes : cela pourrait entraîner des dommages irréversibles non couverts par la
garantie. La charge maximale sur les contacts de relais de cette pompe est de 24 V CC
à 1,0 A. À noter que la capacité maximale de commutation en CC est de 30 W.
6 Câblage de contrôle automatique - Pompe logique 110 V
6.1 Module logique 110 V : dépose et réinstallation du cache
Veillez à bien resserrer les quatre vis pour garantir l'étanchéité du cache du module
logique 110 V, à défaut de quoi, la protection IP66 (NEMA 4X) pourrait être compromise.
