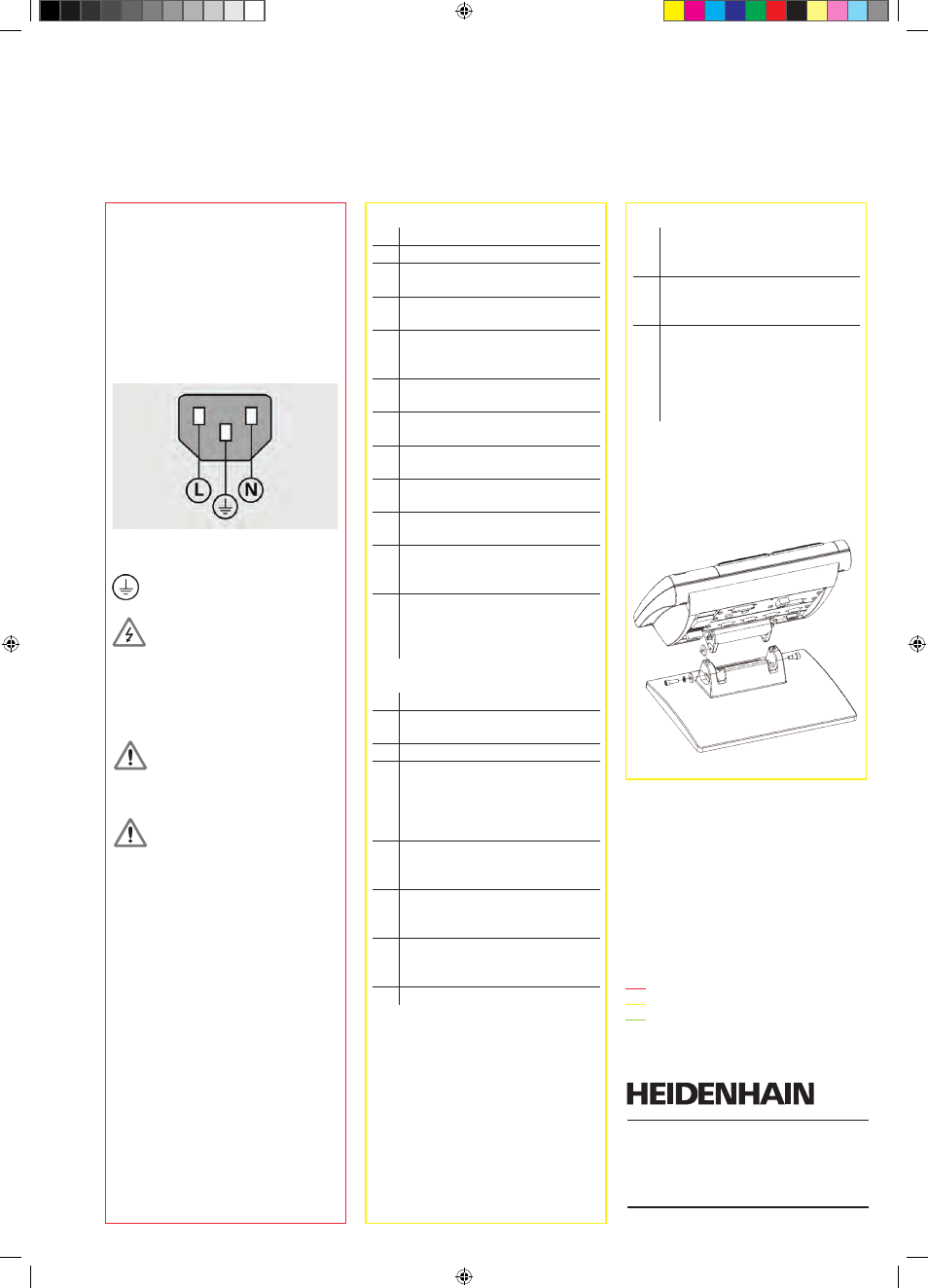

1
ND 1200 QUADRA-CHEK
Français
Paramétrage
Pour une description détaillée, voir www.heidenhain.de
Avant la mise sous tension
Raccordement électrique
Tension secteur : 100 V~ à 240 V~
(–15 % à +10 %)
Fréquence secteur : 47 Hz à 63 Hz
Fusible : T1600 mA, 250 V
5 x 20 mm
Câblage de la prise
L : Ligne de phase (brun)
N : Neutre (bleu)
Terre (jaune/vert)
Danger de choc électrique!
• Ne pas ouvrir le boîtier
• Ne jamais utiliser un adaptateur
3 fils/2 fils, ou ne pas accepter une
prise de terre interrompue ou non
raccordée au ND 1200.
Attention
Le câble d'alimentation ne doit être
changé que par un technicien.
Attention
Ne pas connecter les encodeurs ou
autres équipements lorsque le ND 1200
est sous tension.
Consignes de sécurité
Les consignes des sécurité doivent
être respectées lors de l'utilisation
du ND 1200. La non observation de
ces consignes peut occasionner des
dommages à l'appareil ou blesser le
personnel. Bien entendu, les règles
de sécurité varient en fonction des
entreprises. Si l'appareil ne devait
pas correspondre aux normes de
sécurité de l'entreprise, il faudrait tenir
compte en priorité des règles les plus
astreignantes.
Contrôles et affichages
A Ecran LCD
B Soft keys : Changer les fonctions
C Touches de mesure : Démarrer
les mesures
D Touche d'axes : Remise à zéro et
présélection des origines
E Touches mode : Choisir l'unité
de mesure, l'origine, le système
de coordonnées et l'aide
F Touches de commande :
Démarrer les mesures
G Touches menu : Affiche les
menus utilisateur
H Touches curseur fléché : Menu
navigation
I Touche Atout : Programmable
pour fonctions fréquentes
K Clavier numérique : Saisir les
données
L Touche envoi : Envoie les
données de mesures au PC, à
l'imprimante USB ou à la clé USB
M Touche Ecran on/off : Met
l'écran en veille, efface les
figures, les origines et les
alignements skew
Connections sur la face arrière
1 Interrupteur d'alimentation
2 Raccordement de
l'alimentation avec fusible
3 Terre (terre de protection)
4 Entrées des systèmes de
mesure,
axes X, Y, Z, Q pour
systèmes de mesure linéaire et
encodeur. L’interface doit être
spécifiée lors de la commande
5 Interface RS-232-C pour
connexion à un PC. Le câble
RS-232 ne doit pas être croisé.
6 Connecteur du câble optique
pour le capteur de l'écran du
projecteur
7 Connecteur du câble optique
pour la référence lumineuse du
projecteur
8 Non présent
Connexions sur le côté
9 Sortie audio, pour jack 3,5 mm
écouteur/casque, monaural,
8 Ohm
10 Interface USB type A pour
imprimante ou sauvegarde des
données
11 Interface de commande
à distance RJ-45 pour les
accessoires pédale et clavier. Les
deux appareils en option peuvent
se brancher simultanément sur
un répartiteur RJ-45.
Montage
Réalisée au moyen de rainures sur le
support, l'orientation du ND 1200 est
assurée par une vis à épaulement, une
vis à tête cylindrique et leurs rondelles.
Très important
Remarques
Pour information
