2
ND 1200 QUADRA-CHEK
Nastavení
2.
Vyberte jazyk
Prosvětlete políčko JAZYK
(Language) a stiskněte
softklávesu SeZNAm
(List). Zobrazí se seznam
jazyků. Prosvětlete
požadovaný jazyk a
stiskněte klávesu eNTeR.
3.
Zadání hesla
• Pomocí SměROVýCH KLáVeS
přejděte do obrazovky PŘIHLáŠeNÍ
(Supervisor).
• Prosvětlete políčko HeSLO
(Password) a zadejte ho.
4.
Nastavení kodéru
• Pomocí SměROVýCH KLáVeS
přejděte do obrazovky SNÍmAČe
(encoders).
• Zvolte osu a zadejte požadované
parametry snímače.
• Povolte POČáT.NULOV. (Startup
Zero), pokud bude pro korekci chyb
používaný nulový bod stroje.
• Opakujte nastavení pro všechny osy.
5.
Kalibrování detektoru hrany (opce)
• Stiskněte klávesu meNU, pak
stiskněte softklávesu HRANA (edge)
a poté INSTALACe (Install). Zobrazí
se obrazovka SVěTeLNÉ ÚROVNě
(Light levels).
• Nastavte pozici senzoru a konců
referenčního kabelu k přibližnému
dosažení:
ReF = 255
SCR = 128
6.
Kalibrování kolmosti saní
• Vyrovnejte pomůcku kalibrace
kolmosti vůči referenční ose.
• Stiskněte klávesu meNU, pak
stiskněte softklávesu NASTAVeNÍ
(Setup) a pak přejděte do obrazovky
Kolmosti.
• Zadejte parametr kalibrace ÚHeL
(Angle), zvolte HLAVNÍ OSU (master
Axis) a stiskněte softklávesu UČeNÍ
(Teach).
• Postupujte podle pokynů na
obrazovce.
7.
Korekce chyby
Ke kompenzaci chyb měření snímače
a stroje se mohou používat lineární,
segmentované lineární a nelineární
korekční metody. Pokyny hledejte v
Příručce uživatele ND 1200.
8.
Změna měřítka
Při měření dílů, které se prodlužují nebo
smršťují se může použít lineární změna
měřítka.
• Stiskněte klávesu meNU, pak
stiskněte softklávesu Setup a pak
přejděte do obrazovky KOeFICIeNT
měŘÍTKA (Scale factor).
• Pro povolení změny měřítka zadejte
požadovaný FAKTOR (multiplier),
prosvětlete políčko AKTIVOVAT
(Active) a stiskněte softklávesu ANO
(Yes).
9.
Nastavení komentáře měření
• Stiskněte klávesu meNU, pak
stiskněte softklávesu SeTUP a pak
přejděte do obrazovky měŘeNÍ
(measure).
• Prosvětlete políčko ZáZNAm
(Annotation) a stiskněte softklávesu
ZPěT (Back) nebo VPŘeD (Forw) k
určení počtu bodů snímaných během
měření.
ZPěT: Sejmout požadované body
VPŘeD: Sejmout předvolené body
můžete zadat předvolený počet pro
měření bodů, přímek a kruhů.
10.
Formátování displeje
• Stiskněte klávesu meNU, pak
stiskněte softklávesu SeTUP a pak
přejděte do obrazovky DISPLeJ.
• Zadejte požadované rozlišení displeje
a další parametry.
Poznámka:
mimo zde uváděné základní parametry
je dále k dispozici velké množství dalších
možností nastavení. Podrobné pokyny
hledejte v Příručce uživatele ND 1200.

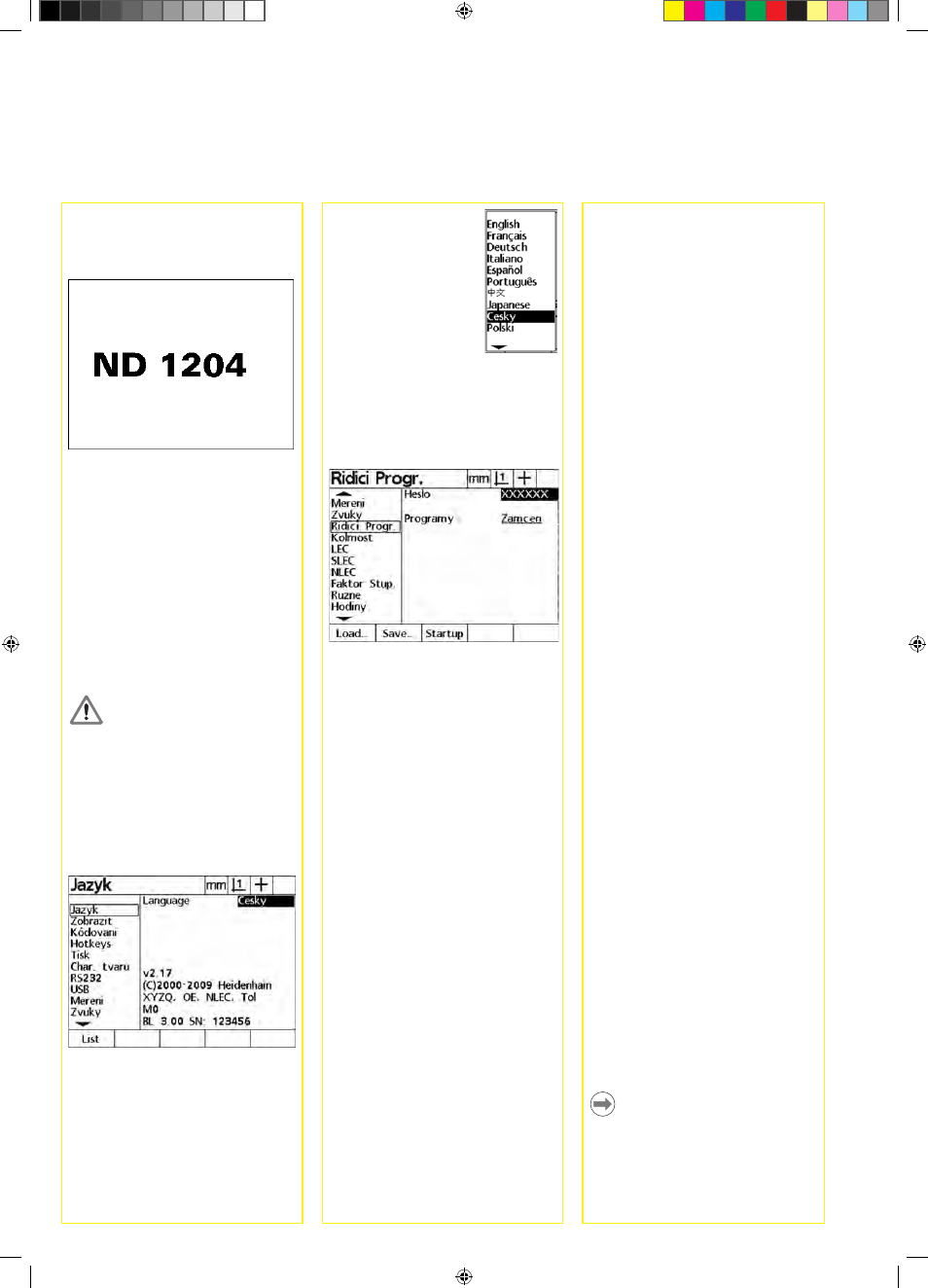

První zapnutí
• Zapněte HLAVNÍ VYPÍNAČ napájení
ND 1200. Zobrazí se úvodní
obrazovka (např. verze ND 1204).
• Stiskněte klávesu UKONČIT (Finish)
k zobrazení aktuálních pozic os na
obrazovce indikace.
Nastavení softwaru
Provozní parametry ND 1200 se musí
konfigurovat před jejím prvním použitím
a měřením dílu, změnou hlášení nebo
komunikačních požadavků.
Nastavení se zachovají až do:
• Výměny baterie zálohování dat
• Vymazání dat a nastavení
• Provedení aktualizace softwaru
Upozornění
Nastavení parametrů řídí činnosti
ND 1200 a je chráněné heslem. Heslo k
přístupu do obrazovek s nastavením by
měl dostat pouze kvalifikovaný personál.
1.
Přístup do nabídky Nastavení
Stiskněte klávesu meNU a pak stiskněte
softklávesu SeTUP. Zobrazí se
následující nabídka.
